桌用带安装支座金属承重滚筒结构

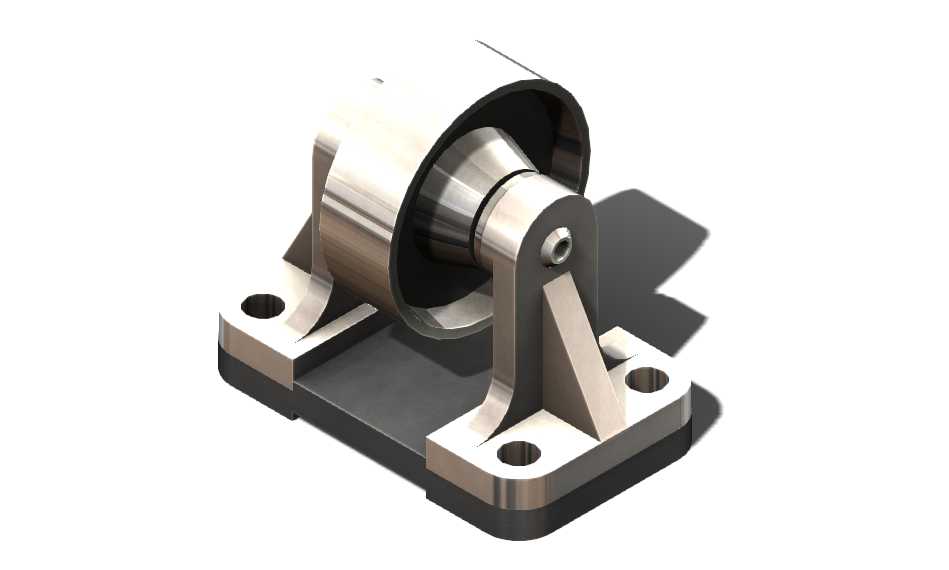

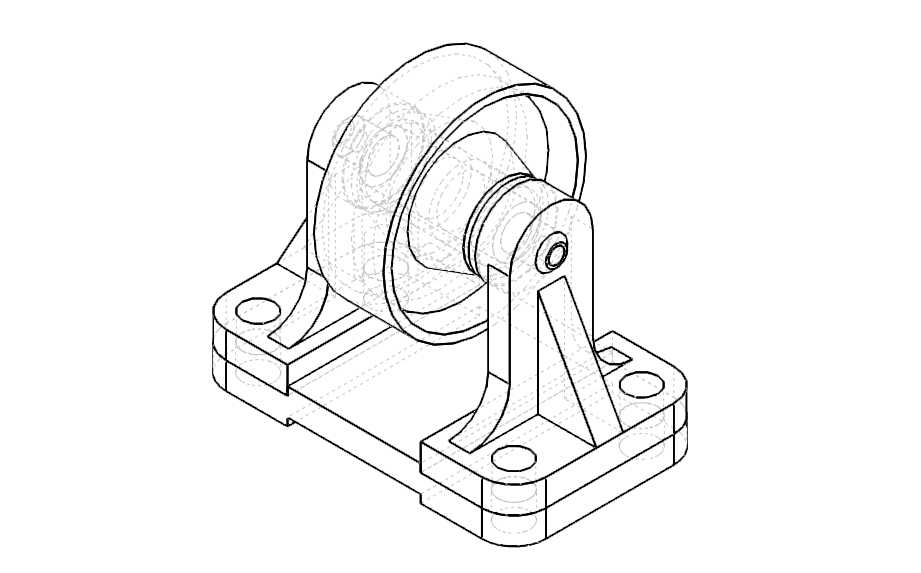

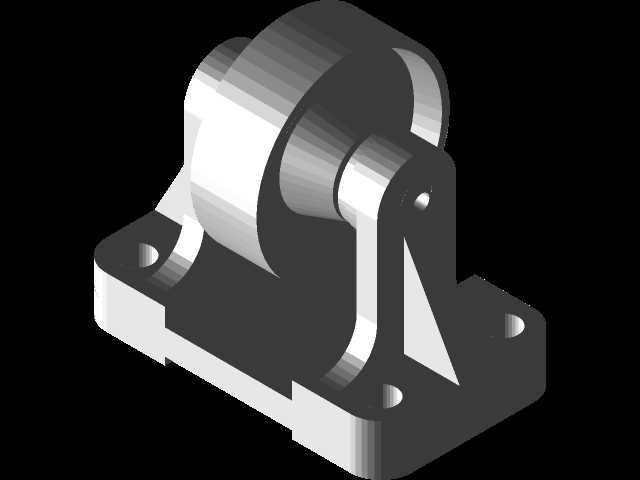

　　这款桌用滚筒构件，常被应用在轻型滑移工作台、工位物料推送台面、家具活动滑移结构以及小型输送辅具的末端导向段，日常工况下主要承担小载荷物件的滑移承托、定向滚动导向作用，相比固定滑动摩擦结构，能大幅降低物件推移时的阻力，减少接触面的磨损损耗。从结构设计来看，整体采用分体式装配思路，底部为带四个安装沉孔的方形支座，支座两侧向上延伸出对称的支撑臂，臂端开设同轴销轴孔，用于穿装固定滚筒的转轴，其中一侧支撑臂额外设置了紧定螺钉孔，可在转轴穿装到位后锁紧固定，避免滚筒运转过程中转轴出现轴向窜动；滚筒本体为台阶式圆柱结构，大直径段作为主要滚动接触面，小直径轴颈与支撑臂的孔位配合，转动副处预留了合理的配合间隙，既保证转动顺畅无卡滞，

　　又不会出现过大的旷量影响运行精度。支座与支撑臂之间设置了三角形加强筋结构，筋板从支座上表面一直延伸到支撑臂的中上部，能有效抵消滚筒受载时对支撑臂产生的弯矩，避免长期受载后支撑臂出现外张变形，导致滚筒转动卡涩。在安装边界上，底部方形支座的四个沉孔采用对称分布设计，孔位间距适配常规轻型台架的型材安装孔距，沉孔深度可容纳内六角圆柱头螺钉的头部，安装后螺钉头不会突出支座底面，保证支座安装后与安装基面完全贴合，不会出现翘曲不稳的情况；滚筒的顶面高出支座上表面一定高度，这个高度差经过匹配设计，既保证被承托的物件不会与支座上表面产生摩擦，又不会因为突出高度过大导致物件推移时出现颠簸。滚筒的滚动接触面做了圆滑过渡处理，边缘没有尖锐棱角，

　　避免物件推移过程中刮伤接触面，也能减少操作人员误碰时的划伤风险。在实际选型应用中，这类轻型滚筒单轮额定静载荷适配桌面级小重量物件的输送需求，适合用在电子工位的治具滑移、木工工作台的木料推送、家具抽屉的辅助导向等场景，相比常规的万向脚轮，这类定向滚筒的滚动方向固定，不会出现偏摆，适合需要直线滑移导向的工况。建模过程中，对转动副的配合间隙做了合理还原，加强筋的厚度与支座本体壁厚保持均匀的比例，避免出现壁厚突变导致的应力集中，安装沉孔的尺寸适配常用的M4、M5内六角螺钉，符合常规五金件的选型规范，整个构件的所有棱边都做了微小的倒角处理，既符合实际机加工的工艺要求，也避免模型出现尖锐的几何边，在后续做装配干涉检查、工程图导出时能更贴合实际生产的零件状态。
