三活塞弯头式肘部发动机结构设计

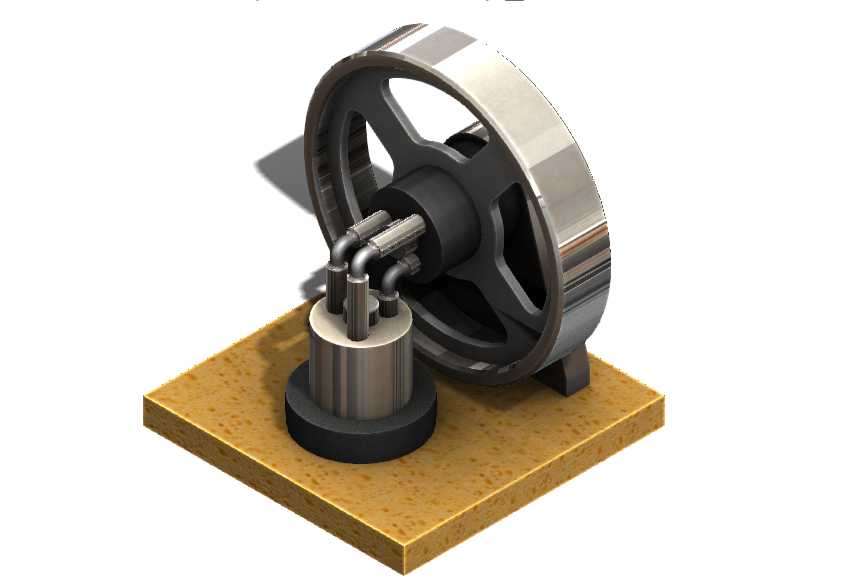

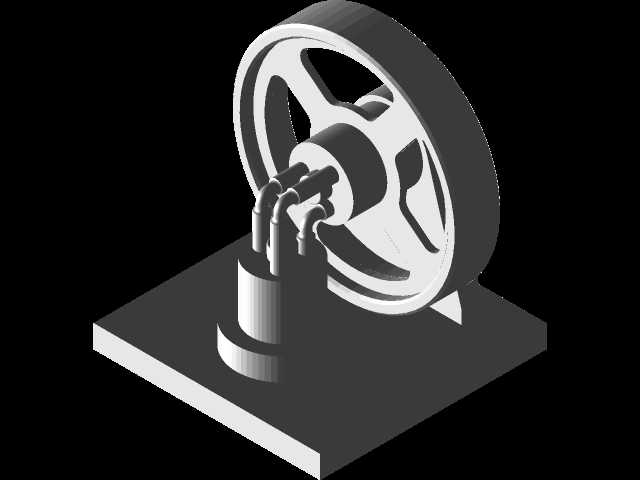

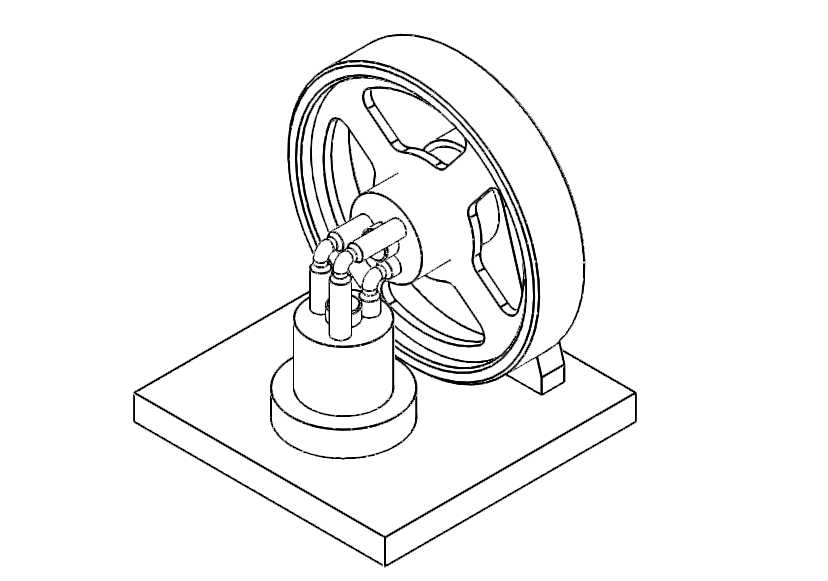

　　该动力装置采用三活塞弯头布局，核心结构围绕径向布置的气缸组件与单飞轮输出端设计，区别于传统直列、V型发动机的排布逻辑，将三个活塞的做功行程通过肘部弯头气道完成配气衔接，可在小体积基座上实现连续动力输出，适配桌面级动力演示、小型教具动力源、微型气动负载驱动等场景。从安装边界来看，整套装置的承载基座为方形平板结构，四个边角预留平整安装面，可直接通过螺栓固定在实验台架、教具壳体或小型设备的动力舱内，基座上方的气缸组件与飞轮组件采用同轴偏置布局，飞轮侧的外伸轴端为标准动力输出位，可直接连接带轮、齿轮等传动件，无需额外加装转接轴套，安装时需注意飞轮侧预留至少一个飞轮半径的旋转避让空间，避免飞轮转动时与周边结构发生干涉。设计思路上，

　　这套结构优先简化了配气路径，三个活塞的进排气通道通过集成式弯头结构汇总，减少了独立管路的连接节点，降低了微型结构下的密封难度，活塞与气缸的配合采用小间隙公差设计，适配低压气动或蒸汽驱动的工况，无需复杂的润滑回路即可顺畅运行，适合作为原理验证类结构使用。功能特性层面，三个活塞按120度相位差排布，做功行程依次衔接，飞轮的大转动惯量可有效抵消单活塞做功的脉动冲击，输出扭矩的平顺性优于单活塞结构，在低转速工况下也能维持稳定转动，弯头气道的气流走向经过圆弧过渡处理，可减少气流换向时的阻力损失，提升能量利用效率。实际应用中，这类结构常被用于教学实验室的热机原理演示，可直观展示活塞往复运动转化为飞轮旋转运动的全过程，

　　也可作为小型创意装置的动力核心，驱动微型传送带、小型展示台转动等低负载场景，在结构设计学习过程中，该模型可帮助从业者理解径向活塞排布的相位设计、飞轮惯量匹配、气道集成设计的工程逻辑，建模时需重点关注活塞连杆与曲柄销的配合间隙、飞轮与输出轴的同轴度公差、弯头气道与气缸接口的位置度要求，这些参数直接影响整套结构的运行顺畅度。外形尺寸方面，基座的长宽尺寸略大于飞轮直径，整体高度以气缸顶部为最高点，飞轮的轮缘厚度根据惯量需求设计，既保证足够的储能力度，又不会过度增加整体重量，气缸的缸体高度与活塞行程匹配，弯头部分的曲率半径根据气道通流面积计算，避免出现气流死区，所有外露结构均做圆角处理，避免演示场景下的尖锐边角划伤风险。
