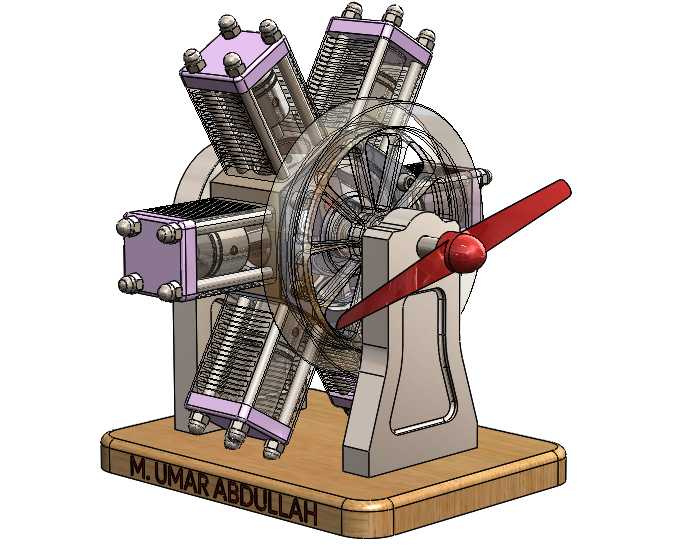

六缸星型排布径向动力装置结构

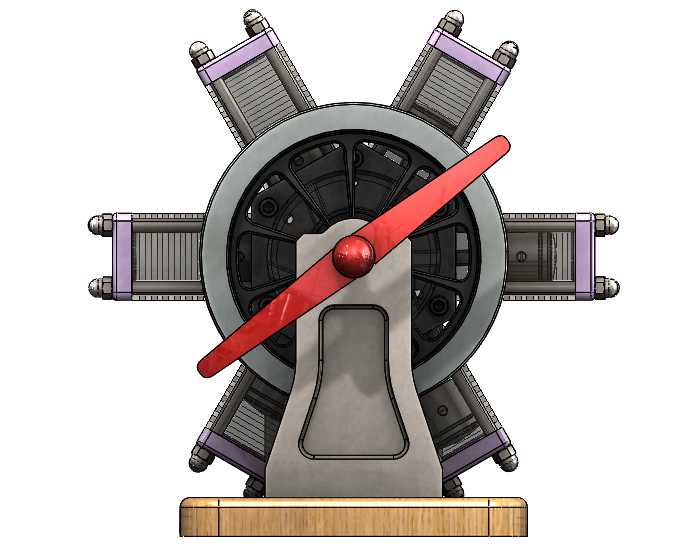

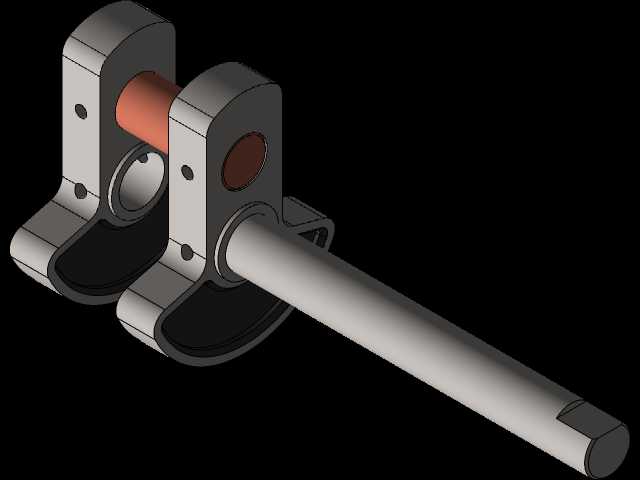

　　这类径向排布的多缸动力结构，最早在航空活塞动力领域得到大规模应用，凭借单曲轴带动周向均布气缸的紧凑布局，在相同排量下能获得更短的整机轴向尺寸，适配早期螺旋桨飞行器的前端安装需求，如今这类结构也常被用于小型动力演示装置、科普教学教具以及特种小型动力设备的方案验证场景。从实际功能来看，该六缸径向结构通过周向均匀布置的活塞组件，将各气缸内活塞的往复直线运动，通过共用的曲柄连杆机构汇总到中心曲轴输出端，配合侧置的大直径飞轮储存转动惯量，抵消多缸往复运动带来的转速波动，让动力输出过程更平顺，相比直列或者V型排布的同缸数动力结构，径向布局的曲轴仅需设置单个曲柄销，所有连杆共同铰接在同一销位，大幅简化了曲轴的加工复杂度，

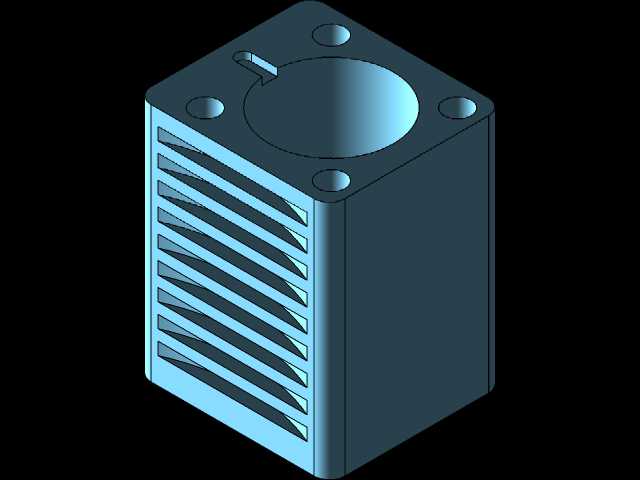

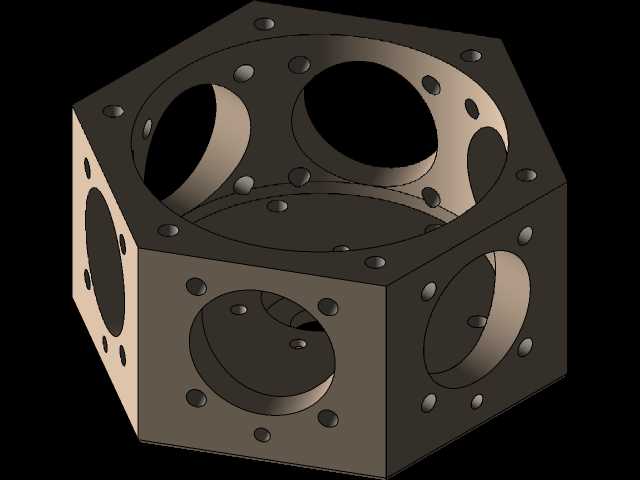

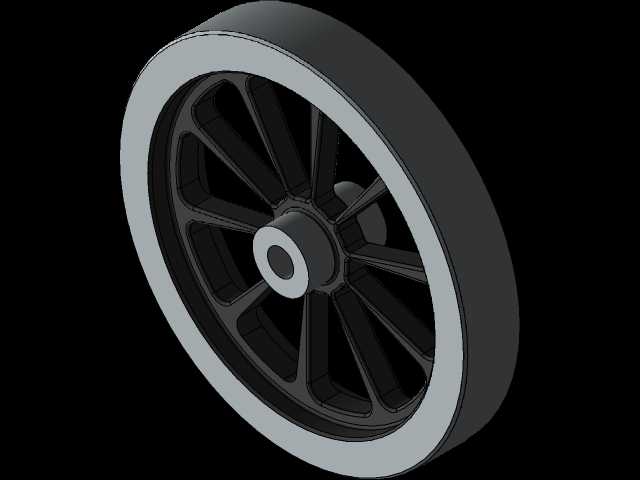

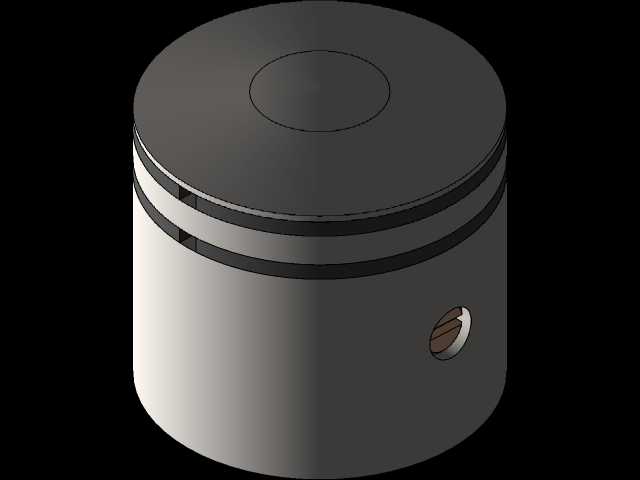

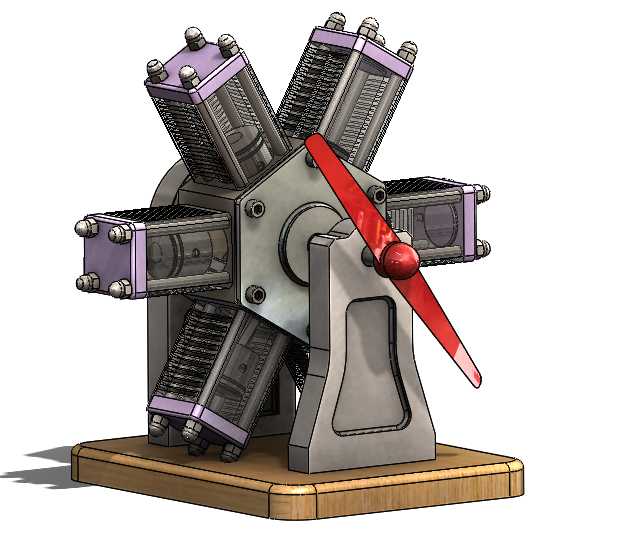

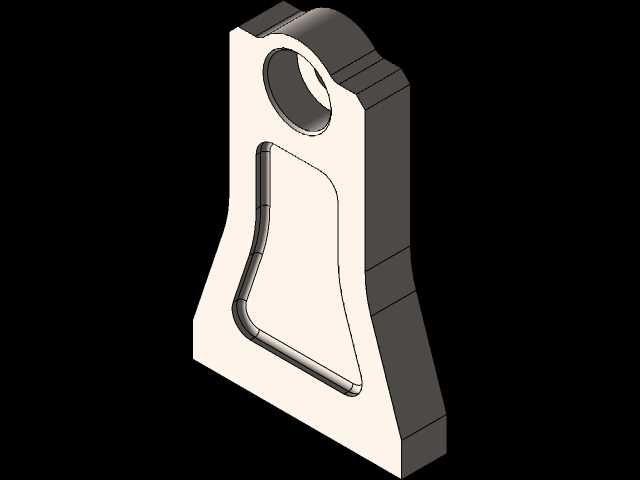

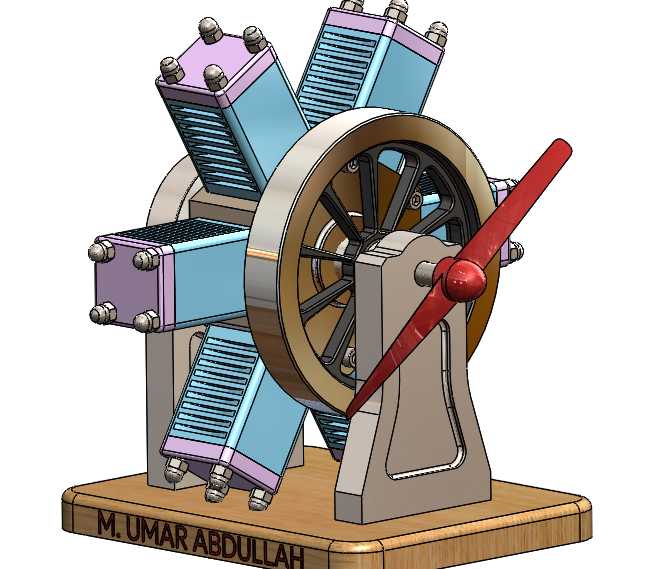

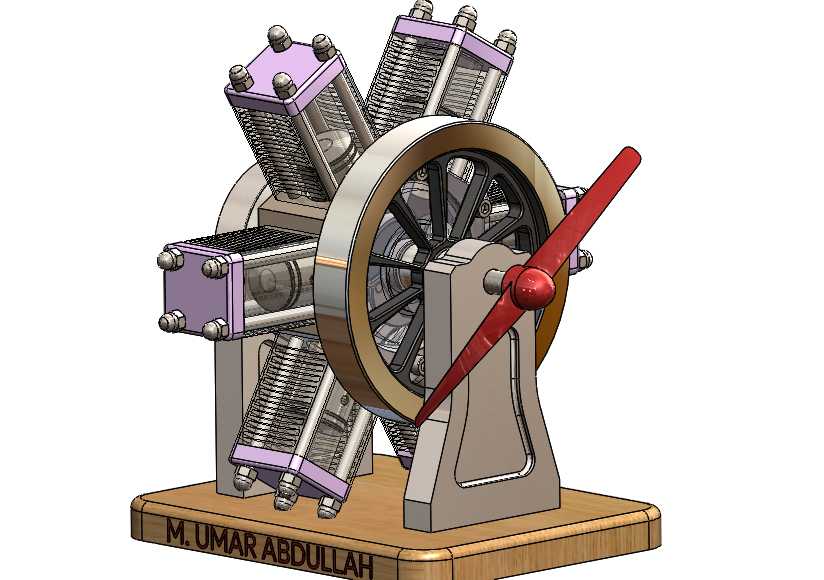

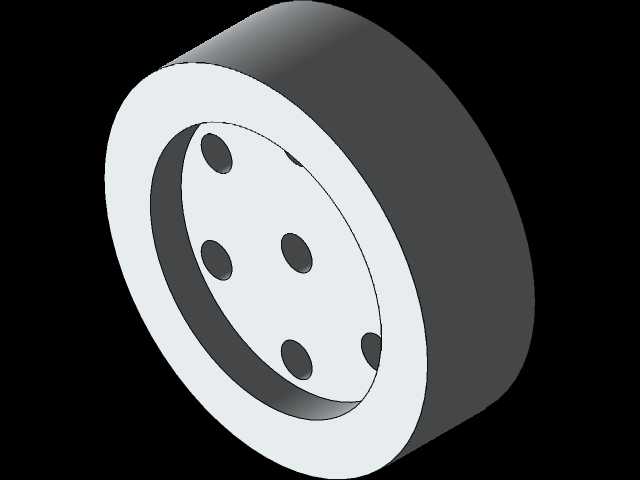

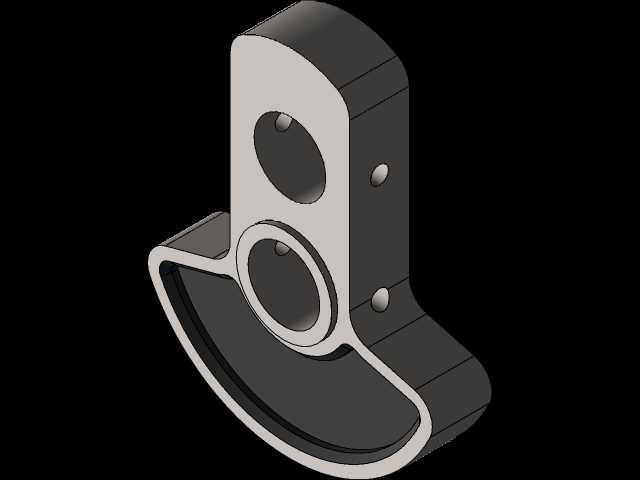

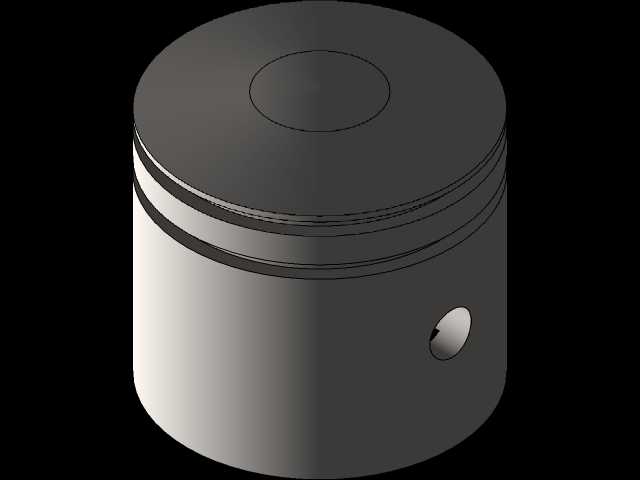

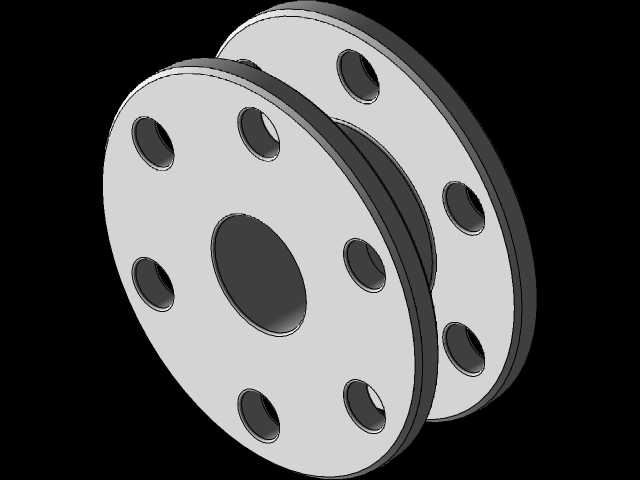

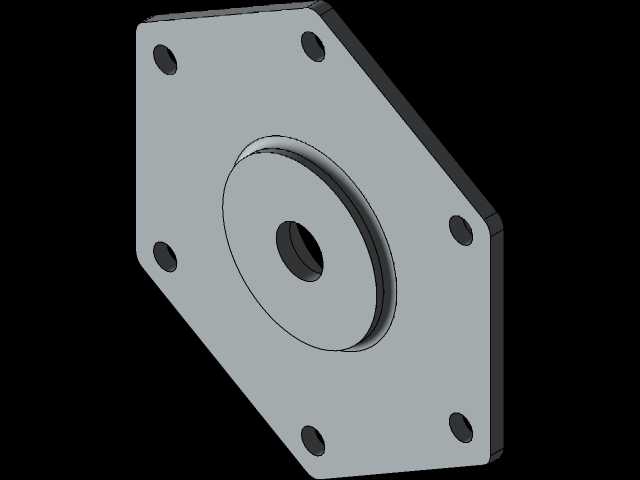

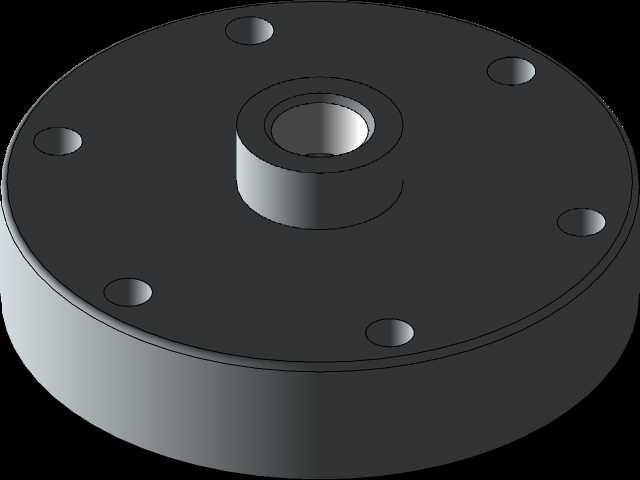

　　同时周向布置的气缸能获得更均匀的迎风散热条件，在风冷工况下的热稳定性表现更突出。在设计思路层面，该结构首先确定了六缸60度周向均布的排布逻辑，保证各缸做功行程的间隔角度均匀，每60度曲轴转角即可触发一个气缸做功，大幅降低输出扭矩的脉动幅度；气缸组件采用独立模块化设计，每个气缸包含缸体、散热鳍片、缸盖、紧固螺栓、活塞、连杆等独立子部件，既方便单缸的拆装检修，也能在建模过程中通过圆周阵列快速完成整体布局，减少重复建模工作量。中心支撑座采用L型一体式铸造结构，底部通过螺栓与木质安装基座固定，支撑座上设置曲轴安装轴承位，保证曲轴转动的同轴度要求，侧置的飞轮采用轮辐式结构，外圈设置厚重的轮缘结构提升转动惯量储备，

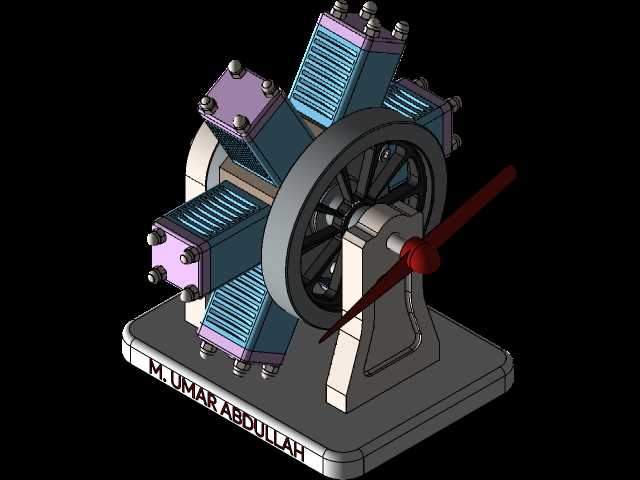

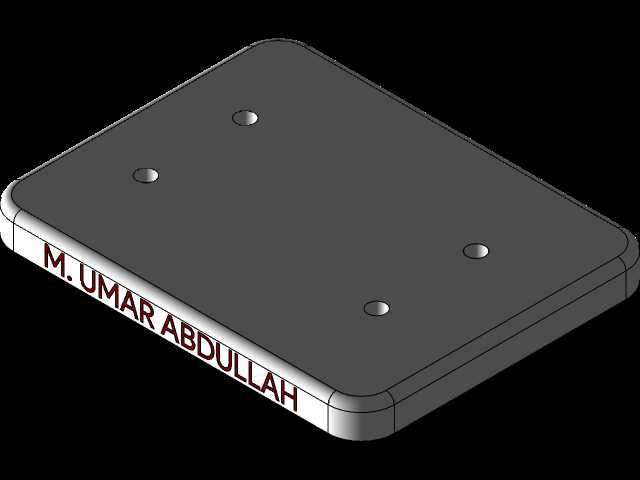

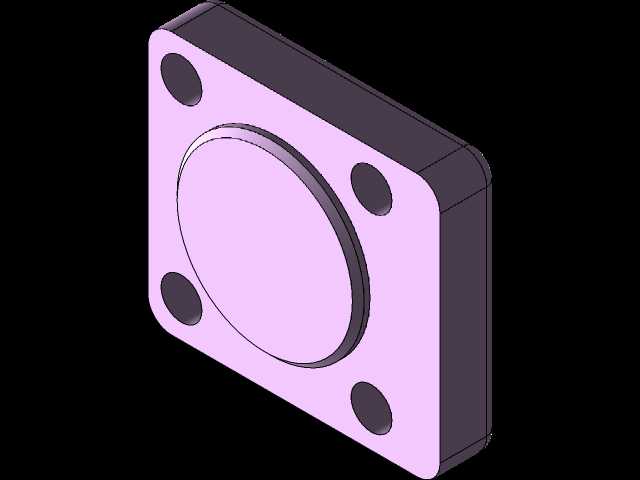

　　飞轮端延伸出的操纵摇臂可以手动带动曲轴转动，直观演示各气缸活塞的往复运动过程，适配教学演示的使用需求。从安装边界来看，整机底部的木质基座为主要安装承载面，基座上预留了对应支撑座、气缸底部的安装定位槽，所有气缸的外轮廓均处于基座的投影范围内，不会出现外伸结构的安装干涉；整机径向最大尺寸由飞轮外径决定，轴向尺寸仅为单缸长度加上支撑座厚度，安装时仅需保证基座底部的平面度，预留出飞轮转动的安全间隙即可，不需要额外设置复杂的安装支架。在结构细节上，每个气缸的缸盖通过四根周向均布的螺栓与缸体紧固，保证缸盖与缸体之间的密封压力均匀，缸体外壁设置的多层环形散热鳍片，在风冷条件下能快速导出气缸工作产生的热量，避免连续运转下的热累积；

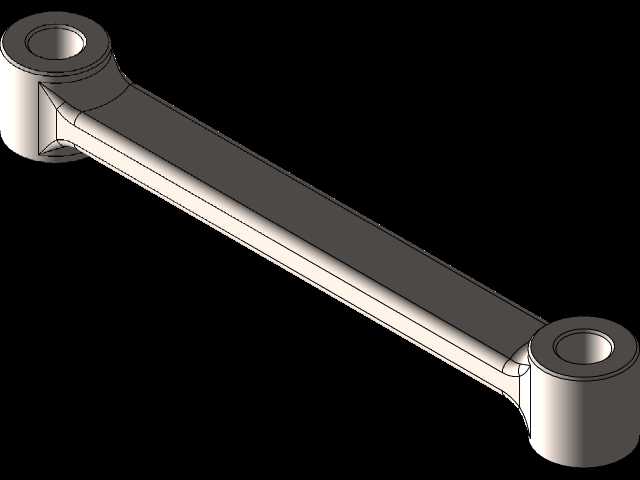

　　连杆组件采用分体式铰接结构，主连杆直接连接曲轴曲柄销，其余五个气缸的副连杆通过铰接销连接在主连杆的对应凸耳上，这种结构能保证各活塞的运动行程一致，避免出现各缸压缩比偏差过大的问题。这类结构在做三维建模时，需要重点关注曲柄连杆机构的运动干涉检查，在曲轴转动的全行程内，需要保证各连杆之间、连杆与曲轴平衡块之间、活塞与缸壁之间不会出现运动碰撞，同时要验证各活塞在上止点、下止点位置时的余隙高度符合设计要求，保证压缩比处于合理区间；另外飞轮的动平衡校准也是设计重点，由于飞轮直径较大，转动时的不平衡量会带来明显的振动，建模时需要保证飞轮的质心与曲轴回转中心重合，必要时可以在飞轮轮缘处设置平衡配重结构。对于小型演示类的径向动力结构，还可以在气缸顶部加装可视化的缸盖结构，方便观察气门的运动过程，或者在曲轴端加装转速检测模块，直观展示不同输入状态下的转速变化，进一步提升教学演示的直观性。在实际选型参考中，这类径向结构的动力输出特性偏向中低转速大扭矩，适合对轴向安装尺寸有严格限制的动力场景，相比同功率的直列动力结构，径向布局的维护便利性更好，单个气缸出现故障时可以单独拆解维修，不需要拆解整个动力总成，在小型固定式动力装置、科普展品制作领域有较高的参考价值。
