钢管桁架式方程式赛车承载底盘结构

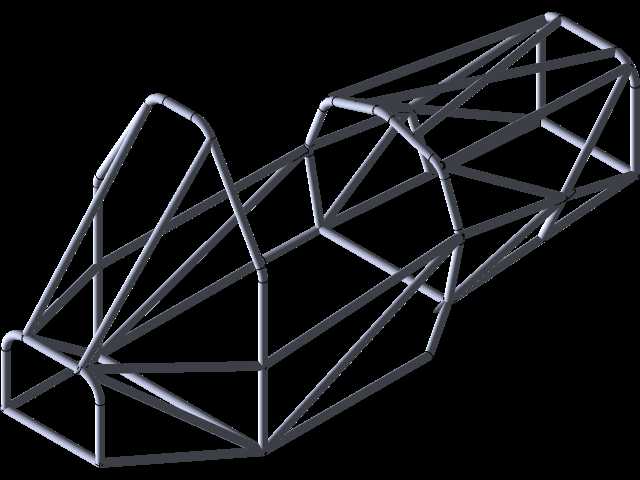

　　该空间桁架式底盘结构，核心应用场景为大学生方程式赛事、入门级场地竞速赛车的承载基体，是整车所有子系统的安装基准，直接决定整车的动态响应特性、碰撞安全冗余与部件安装适配性。从实际用途来看，这套底盘需要同时承担多重载荷：动力总成输出的扭矩反力、过弯时的侧向惯性载荷、制动时的纵向减速度载荷、颠簸路面的垂向冲击载荷，还要为驾驶舱内的车手提供足够的生存空间防护，避免碰撞时结构侵入挤压乘员区域。设计思路上完全围绕钢管空间桁架的力学优势展开，没有采用一体式冲压承载车身的方案，而是通过不同管径、壁厚的合金钢管拼接，在受力集中的区域比如前悬安装点、后悬固定座、发动机悬置点位、防滚环区域加密斜撑布局，

　　利用三角形稳定结构将单点受力快速分散到整个桁架的各个杆件上，避免局部应力集中导致的结构失效。不同于量产车的底盘布局，这套桁架结构没有预留多余的冗余空间，所有杆件的走向都严格避让周边部件的安装边界：前舱区域的杆件间距刚好适配转向机、制动总泵、前悬摇臂的运动行程，不会出现转向打死时杆件与悬架摆臂发生运动干涉的问题；中部驾驶舱的横向杆件高度，刚好匹配赛车座椅的安装滑轨高度、安全带固定点的强度要求，防滚环的曲率半径经过反复校核，既满足头部安全间隙要求，又不会额外增加迎风面积；后舱的桁架布局围绕动力总成的外形轮廓设计，主减、差速器、排气头段的安装点位都直接焊接在对应的桁架节点上，不需要额外设计复杂的转接支架，尽可能降低非簧载之外的多余重量。

　　安装边界方面，所有悬置点的同轴度公差控制在0.2mm以内，避免后期装配时出现应力别劲的问题，前后悬架的硬点坐标完全匹配赛事轮胎的跳动行程，转向拉杆的布置角度满足阿克曼几何的设计要求，制动管路、线束的走向都预留了专用的固定卡扣点位，沿着桁架杆件的内侧布置，避免行驶过程中被飞石击打或者高温部件烤蚀。从结构特性来看，这套桁架底盘的扭转刚度经过针对性优化，在保证整体重量控制在赛事规则限制范围内的前提下，扭转刚度达到同级别钢管车架的上游水平，过弯时车架的形变量控制在极小范围内，能够保证悬架几何参数不会因为车架变形出现大幅偏移，让轮胎始终保持最佳接地面积。设计过程中特意对碰撞吸能区域做了分区域刚度设计，前舱最前端的杆件采用相对偏软的薄壁钢管，

　　发生正面碰撞时能够通过逐级溃缩吸收冲击能量，而驾驶舱周边的防滚结构采用厚壁高强度钢管，形成高强度的生存舱，不会因为碰撞出现大的形变。底盘底部的杆件布局预留了底板安装的平面，后期可以加装碳纤维或者铝制底板，梳理车底气流，降低整车升力，同时避免行驶过程中路面杂物卷入舱内。各个杆件的焊接节点都做了圆弧过渡处理，避免焊接应力集中导致的焊缝开裂，所有需要后期安装附件的点位都提前焊接了对应的安装螺母板，不需要后期在主结构杆件上打孔，避免破坏杆件的结构强度。
