梅赛德斯三叉星车标结构设计方案

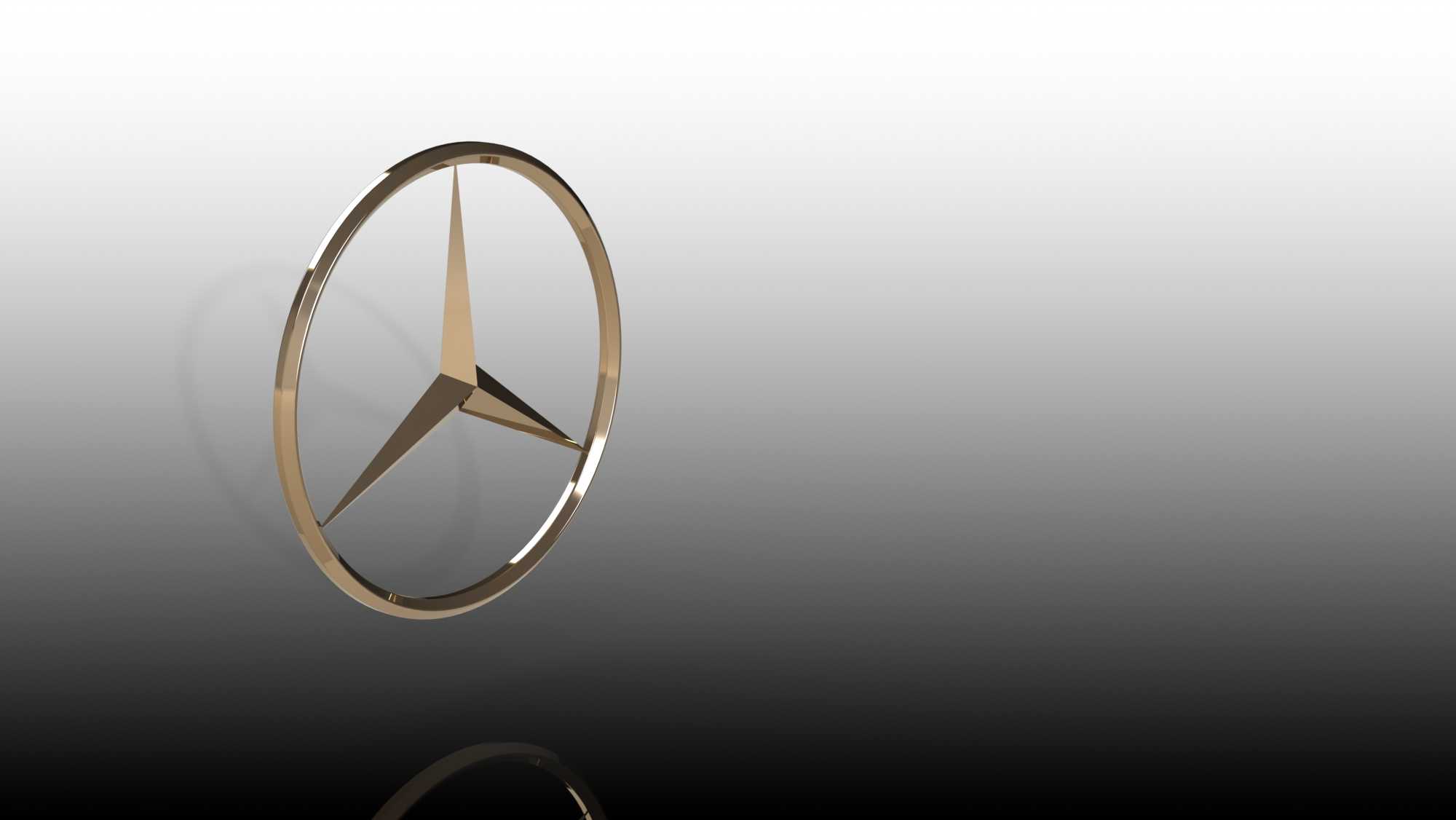

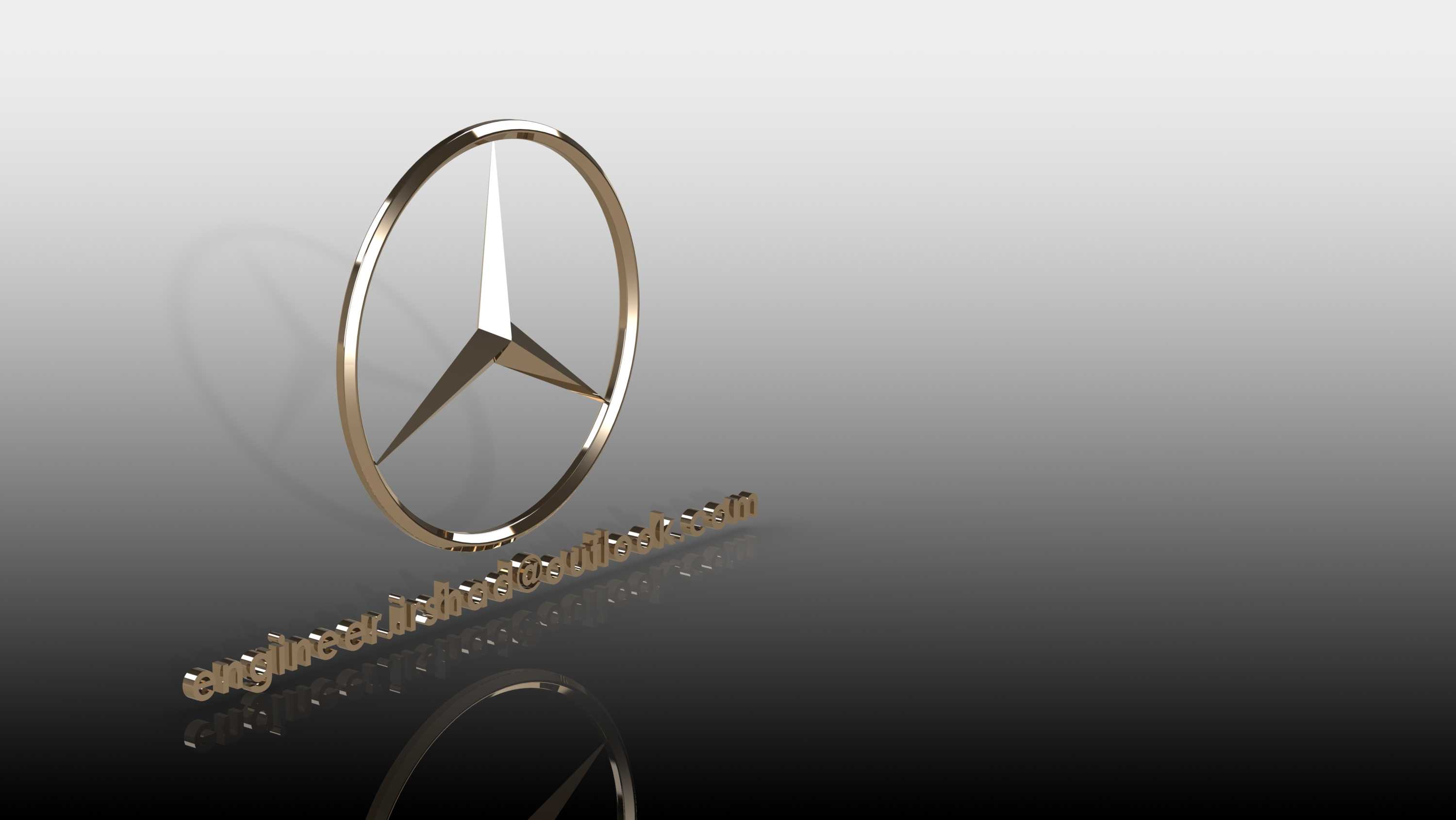

　　作为汽车外饰标识类零件，三叉星车标最常见的应用场景覆盖乘用车辆前格栅中央安装位、车尾行李箱盖标识区、轮毂中心盖装饰位，部分高端定制车型还会将同结构标识应用于方向盘中央装饰件、迎宾踏板饰条等位置，不同安装位的结构设计需要匹配对应位置的安装边界与受力特性。以最常见的前格栅安装款为例，整体外轮廓为环形闭合圈搭配内部三等分三叉星辐条结构，环形外圈的截面采用圆弧过渡的椭圆柱造型，边缘做R0.8-R1.2的圆角处理，既避免安装过程中锐边划伤装配人员，也能在车辆行驶过程中降低风阻带来的风噪影响，同时减少洗车、日常擦拭过程中勾扯抹布的概率。

　　设计过程中首先要确认安装边界，常规乘用车型前格栅安装位的预留空间直径多在75mm-95mm区间，因此环形外圈的外径通常设定为80mm作为通用适配尺寸，环形圈的径向宽度控制在6mm-8mm，过宽会显得整体标识笨重，过窄则会在车辆高速行驶时受气流冲击产生震颤，长期使用后出现安装脚断裂的风险。内部三叉星的三个辐条采用等角度120°均分布局，每个辐条从中心交汇点向外延伸至环形圈内壁，辐条的截面从中心位置的8mm厚度逐步向环形圈连接位置过渡到4mm厚度，形成自然的锥度变化，既保证中心交汇位置的结构强度，也能让整体视觉效果更具立体感。辐条的边缘同样做全周R1.5的圆角处理，表面与环形外圈保持连续的曲面过渡，不存在突兀的折角，保证后续电镀工艺的镀层附着均匀性，避免折角位置出现镀层堆积、色差等外观缺陷。

　　从功能特性来看，这类车标零件除了基础的品牌标识作用外，还需要兼顾户外使用的耐候性，结构设计时要考虑背面安装脚的布局，通常在环形圈背面三等分位置设置三个圆柱形安装定位柱，定位柱直径3mm，高度根据格栅安装面的厚度调整，常规为5mm-8mm，定位柱根部做R2的加强筋连接到环形圈背面，避免车辆行驶过程中振动导致定位柱断裂。部分带ACC自适应巡航功能的车型，车标内部需要预留雷达波穿透的空间，这时候三叉星辐条与环形圈的壁厚要控制在2.5mm-3mm区间，材料选用透波性能良好的ABS材质，表面做真空镀膜处理时要控制金属镀层的厚度在0.5μm以内，避免金属层过厚屏蔽雷达信号，影响巡航系统的探测精度。

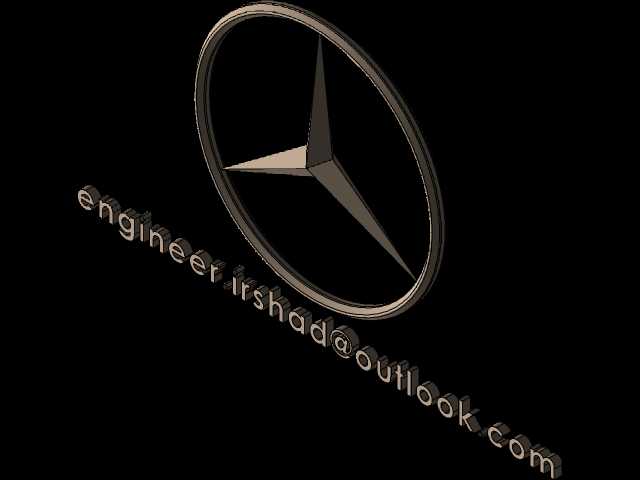

　　建模过程中优先采用曲面建模思路构建整体外表面，先绘制环形外圈的中心引导线，再扫描生成环形的基础曲面，之后绘制三个辐条的轮廓线，通过边界曲面生成辐条的主体曲面，将辐条曲面与环形曲面做曲率连续的拼接处理，保证整个外表面的G2连续，避免后续渲染或者实物加工后表面出现光影不顺的问题。实体化之后对所有的边缘做圆角处理，再在背面构建安装定位柱与加强筋结构，同时要预留0.2mm的脱模斜度，方便后续注塑模具开模时顺利脱模，避免零件表面出现顶白、拉伤等缺陷。针对不同安装位的适配需求，可以通过参数化调整整体的缩放比例，比如轮毂中心盖使用的车标外径通常为45mm-55mm，只需要调整整体缩放系数，同时对应缩小安装定位柱的尺寸即可，不需要重新构建曲面结构，大幅提升同系列标识的设计效率。

　　实际装车验证环节中，需要考虑车标在不同工况下的受力情况，比如车辆高速行驶时正面气流的冲击力，高压水枪洗车时的喷射压力，还有低温、高温、强紫外线环境下的材料老化问题，结构设计时的壁厚均匀性是核心要点，整个零件的壁厚差要控制在1mm以内，避免注塑成型时出现缩痕、翘曲变形，导致装配后与安装面贴合不紧密，出现缝隙进水、进灰的问题，长期使用后背面的安装结构被泥沙腐蚀，出现松动脱落的情况。另外，表面的电镀层附着力也和结构设计的圆角大小直接相关，过小的圆角会导致电镀时电流集中，镀层厚度不均，后续使用中容易出现镀层起泡、脱落的问题，因此所有外露边缘的圆角不能小于0.5mm，这也是在建模阶段就需要重点把控的细节。
