剪叉式伸缩联动机构结构设计方案

　　日常做非标设备的空间拓展、工位伸缩、物料抬升类方案时，剪叉联动结构是绕不开的基础选型方向，这套结构的核心逻辑是通过交叉铰接臂的角度变化，把单一方向的直线驱动转化为垂直或水平方向的可控位移，相比单臂伸缩结构，它的侧向抗扭能力更强，同等收纳尺寸下的行程冗余更大，在狭小安装空间里的适配性优势非常明显。

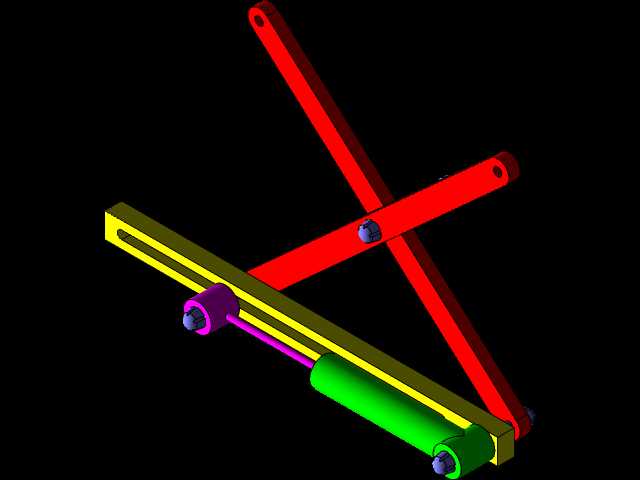

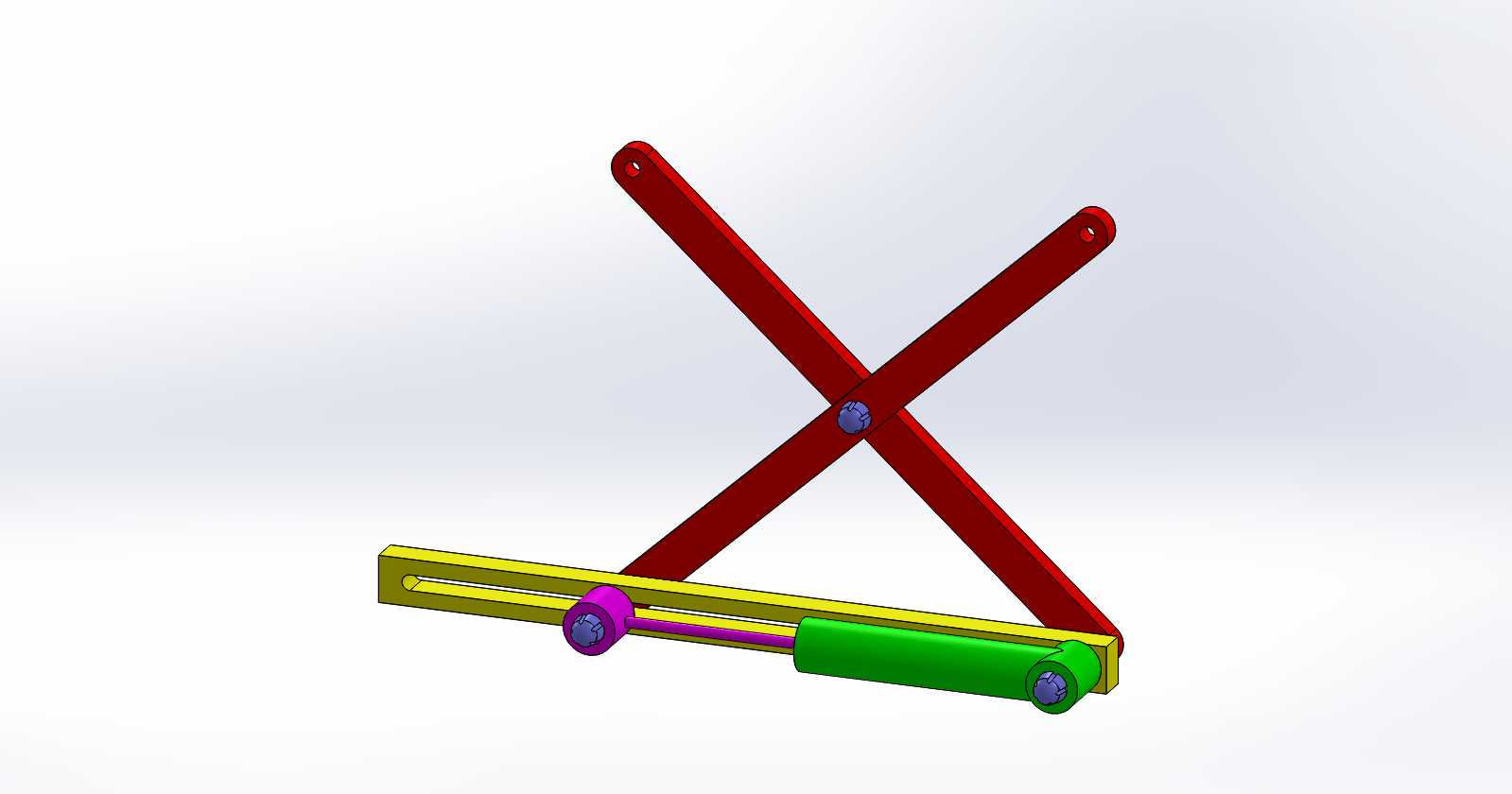

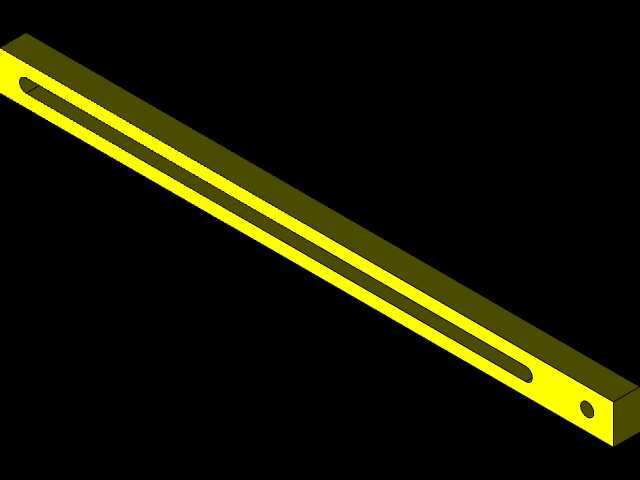

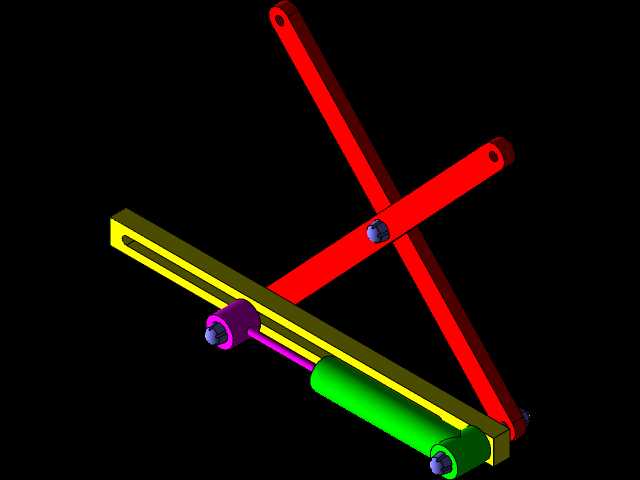

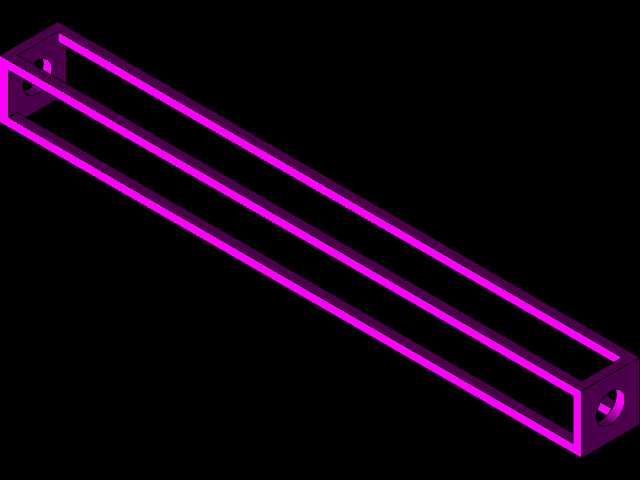

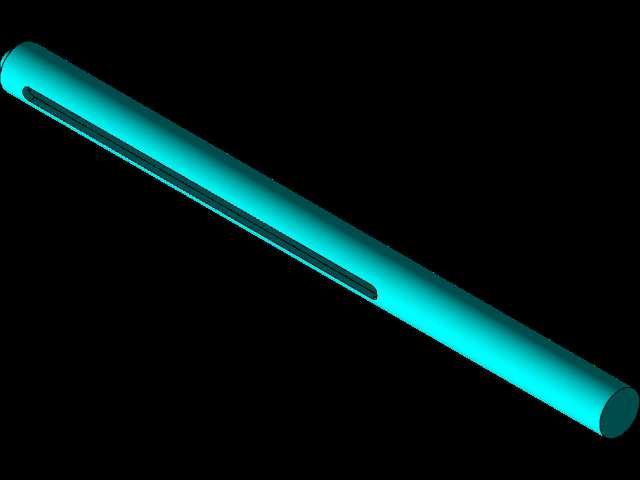

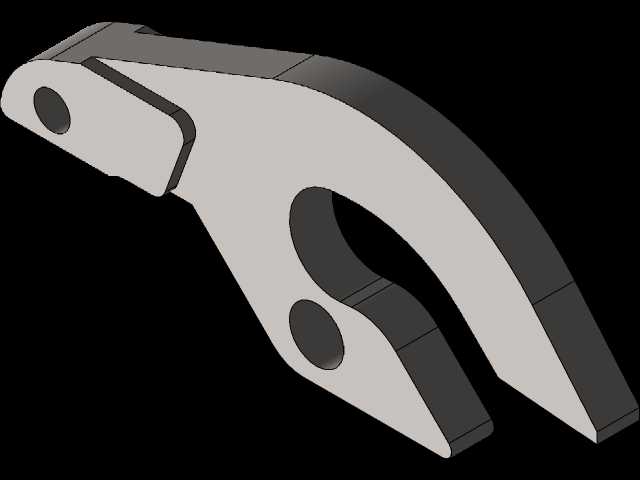

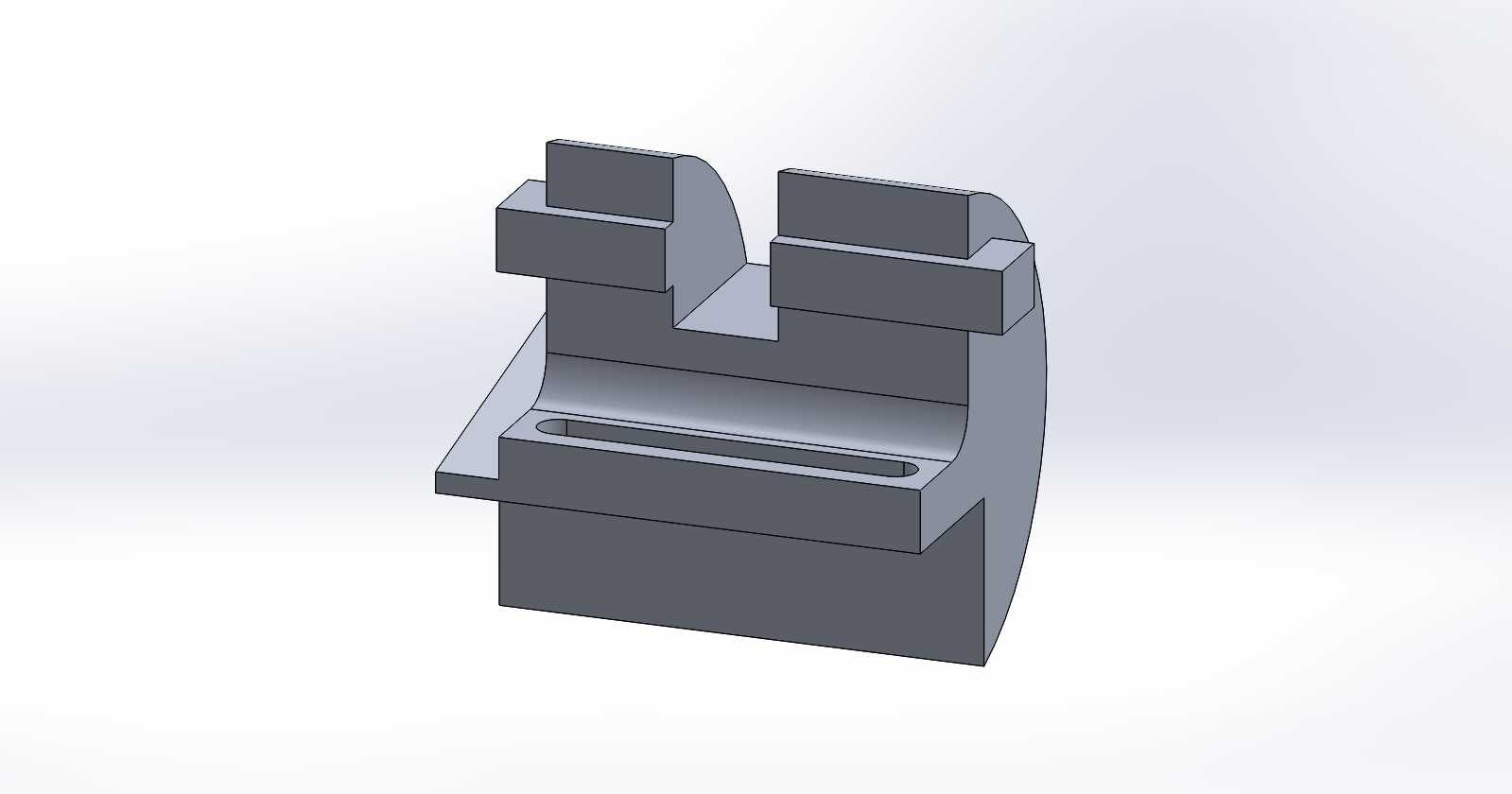

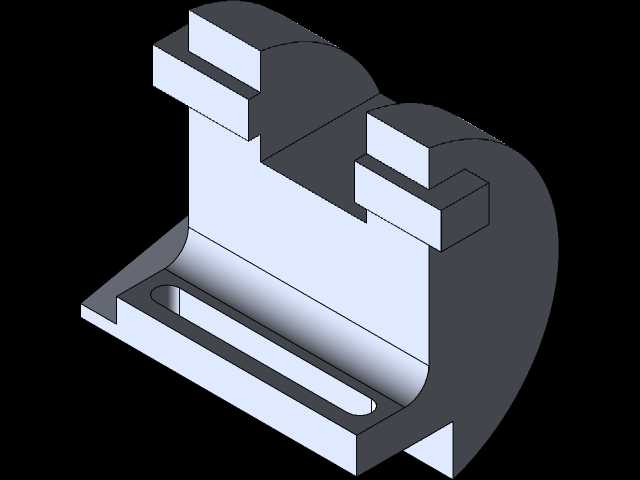

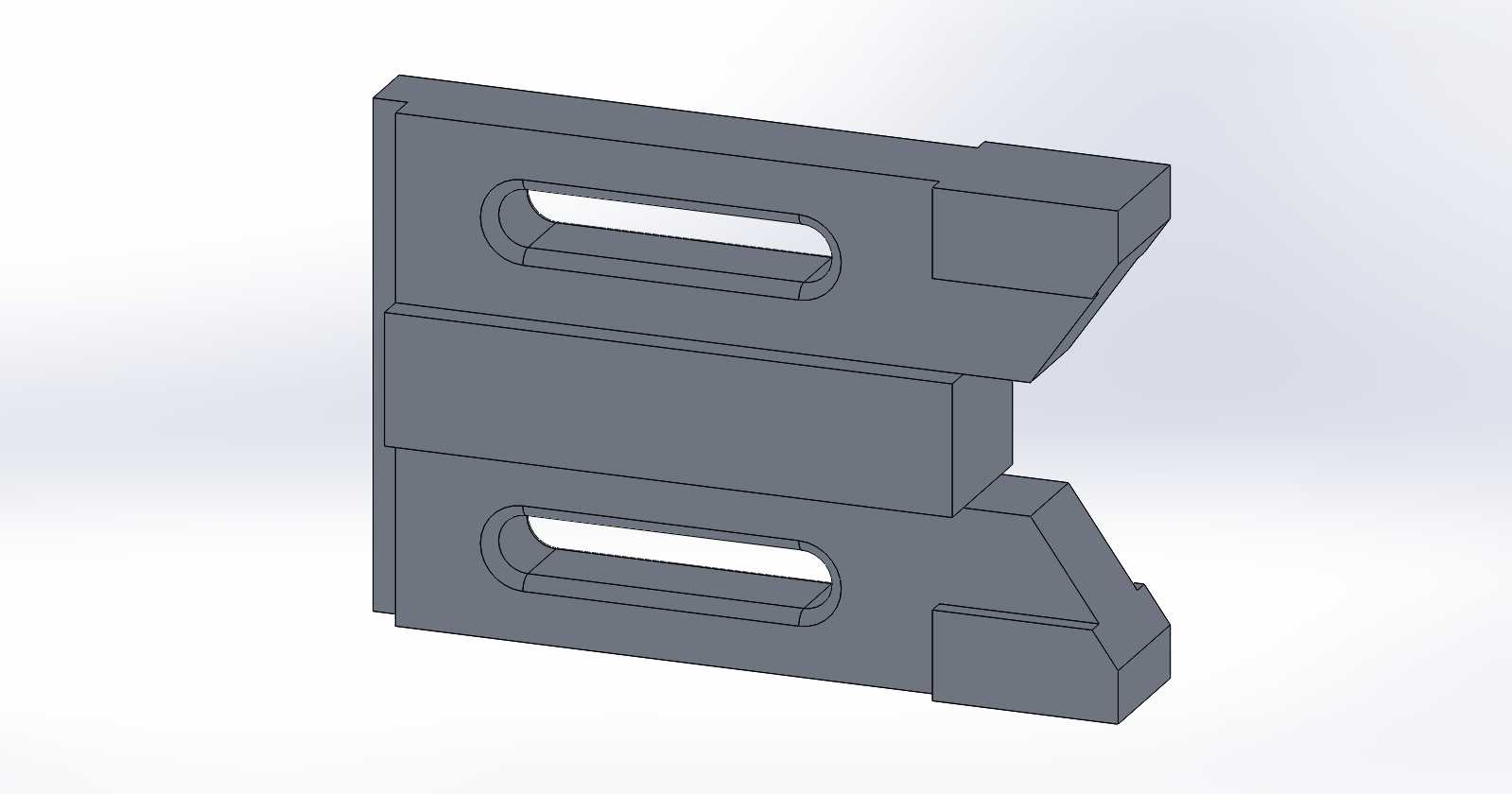

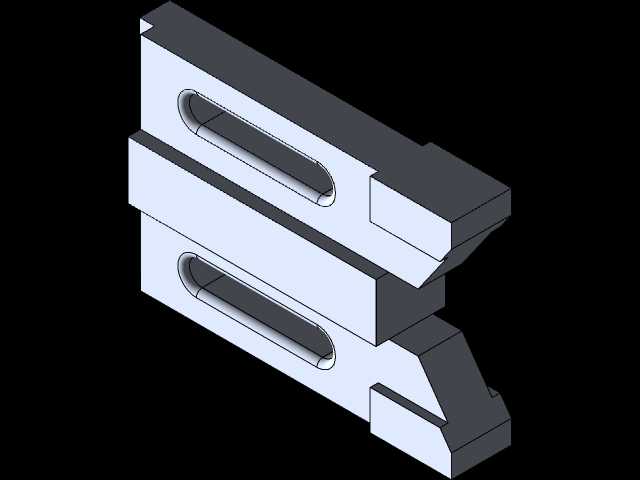

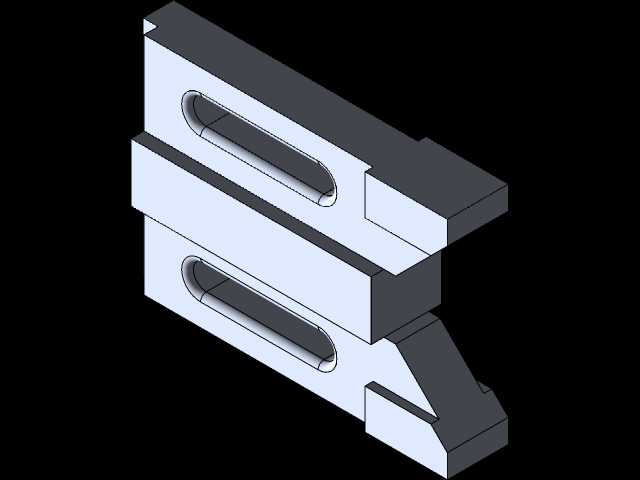

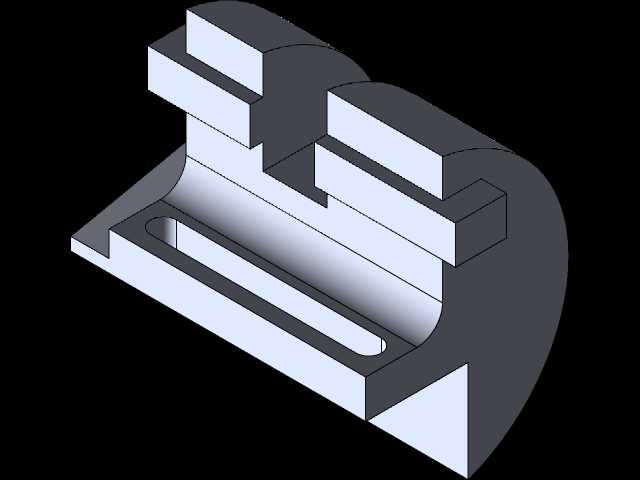

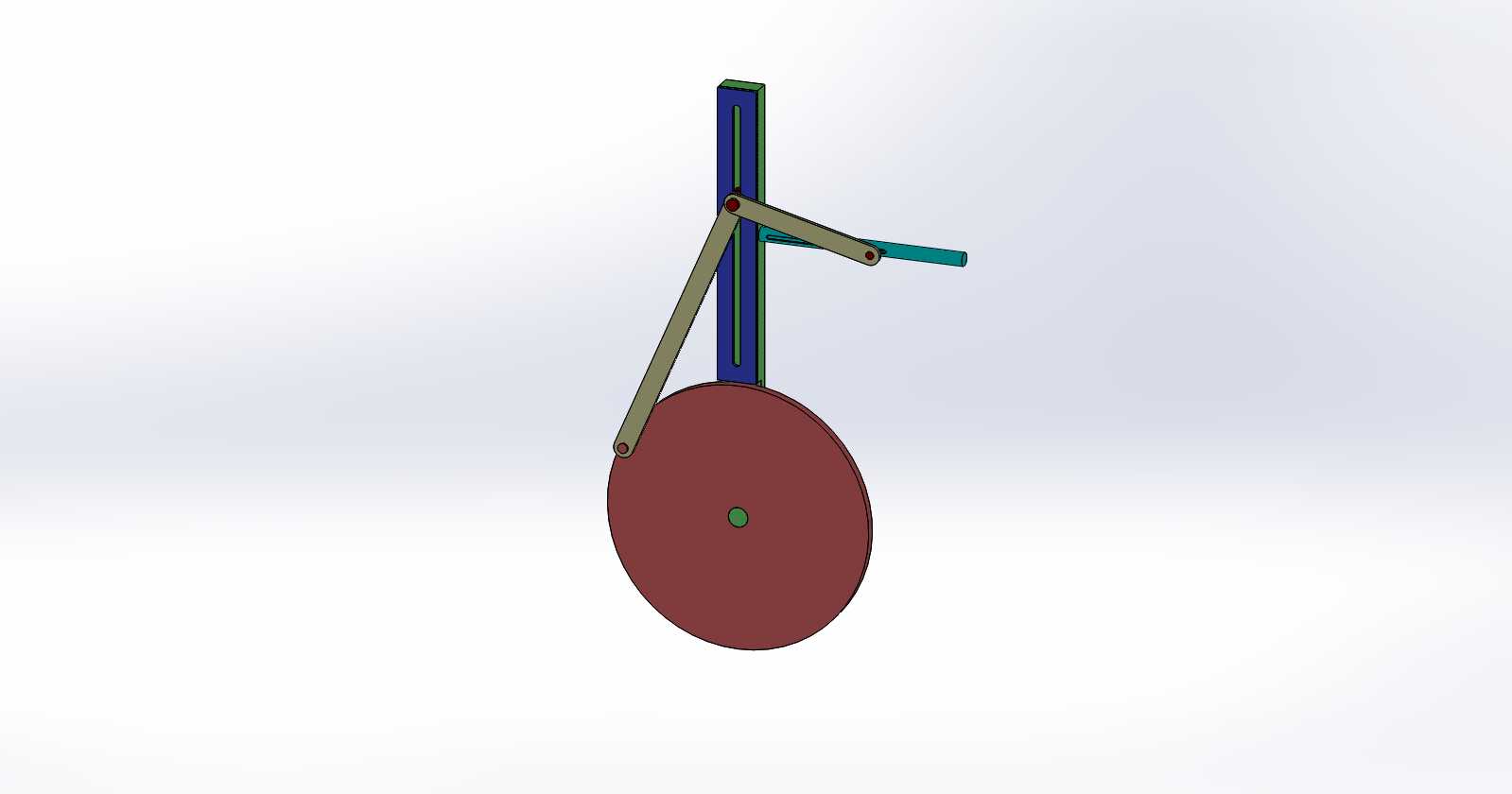

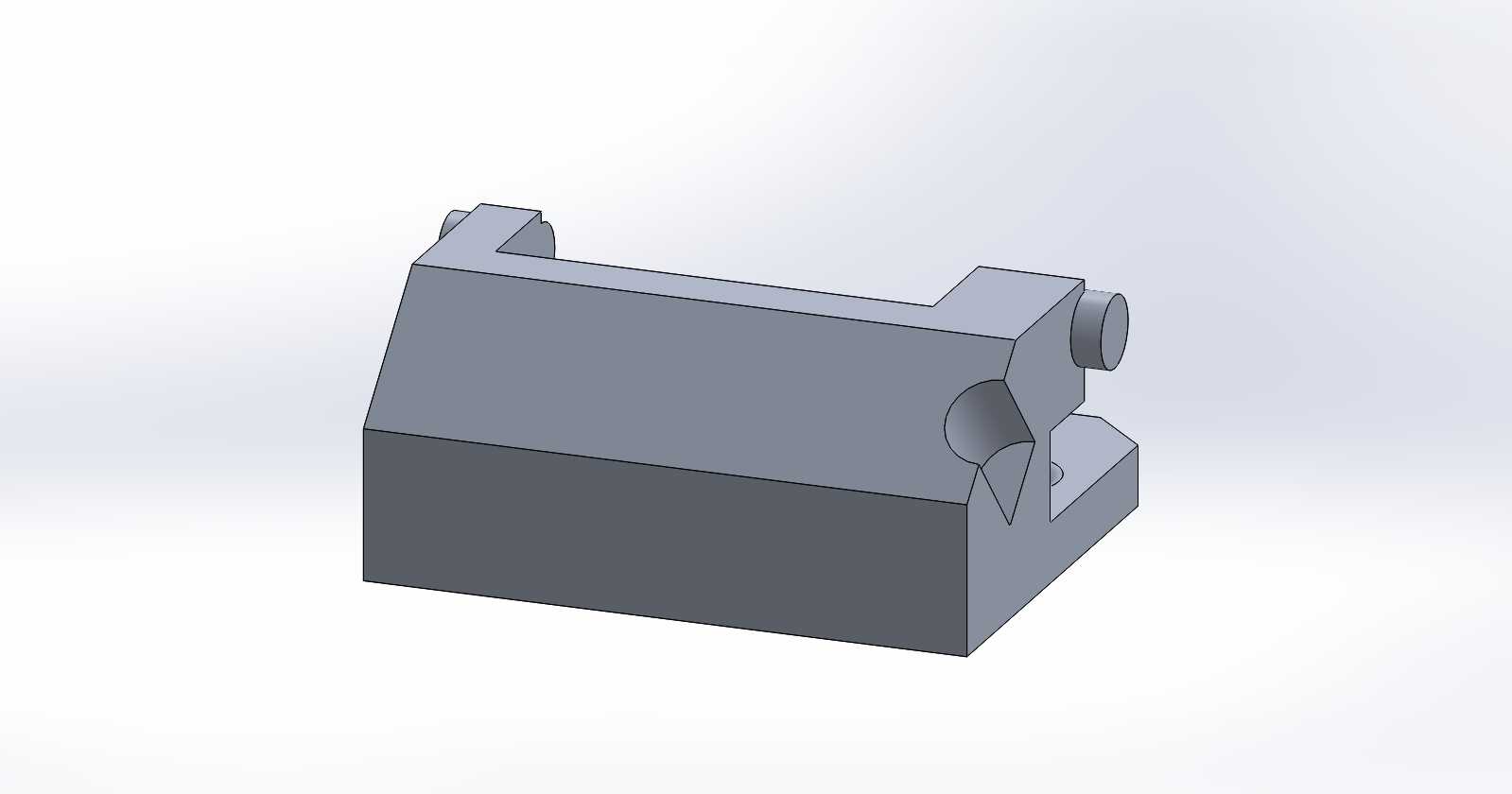

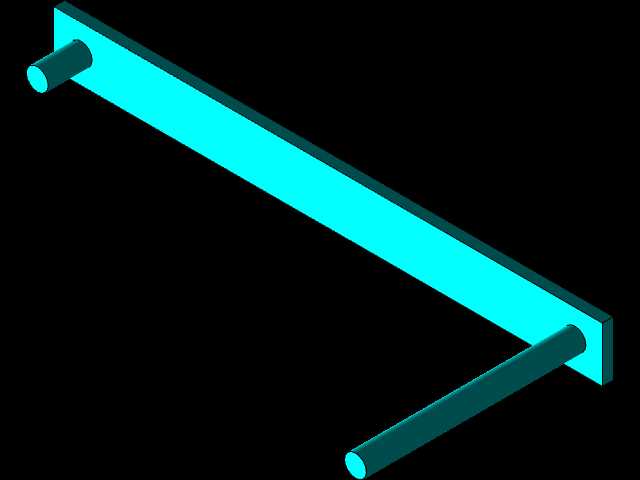

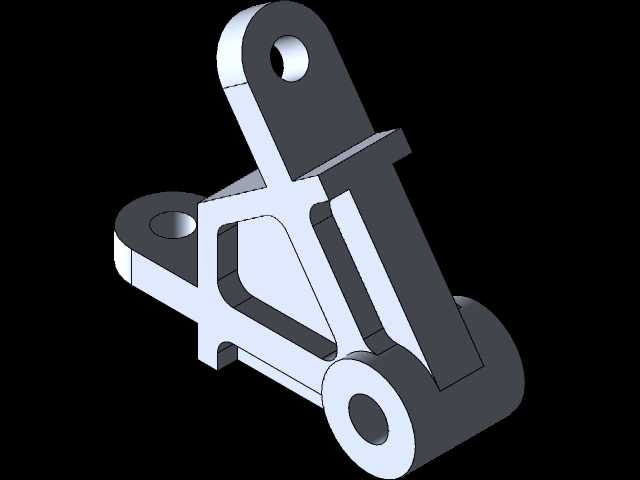

　　从结构组成来看，这套剪叉联动组件包含两组交叉布置的铰接臂、带滑槽的固定基座、直线驱动单元以及端部铰接滑块。交叉臂的铰接点做了等距设计，保证运动过程中两端的位移量保持线性对应，不会出现运动卡滞或者行程偏差；固定基座上的长圆形滑槽是整个结构的运动导向核心，滑槽的长度直接决定了整个机构的最大展开行程，设计时需要预留至少10%的行程余量，避免滑块运动到滑槽端部时出现硬接触撞击，同时滑槽的内壁粗糙度要控制在Ra1.6以下，减少滑块往复运动的磨损，延长整体使用寿命。

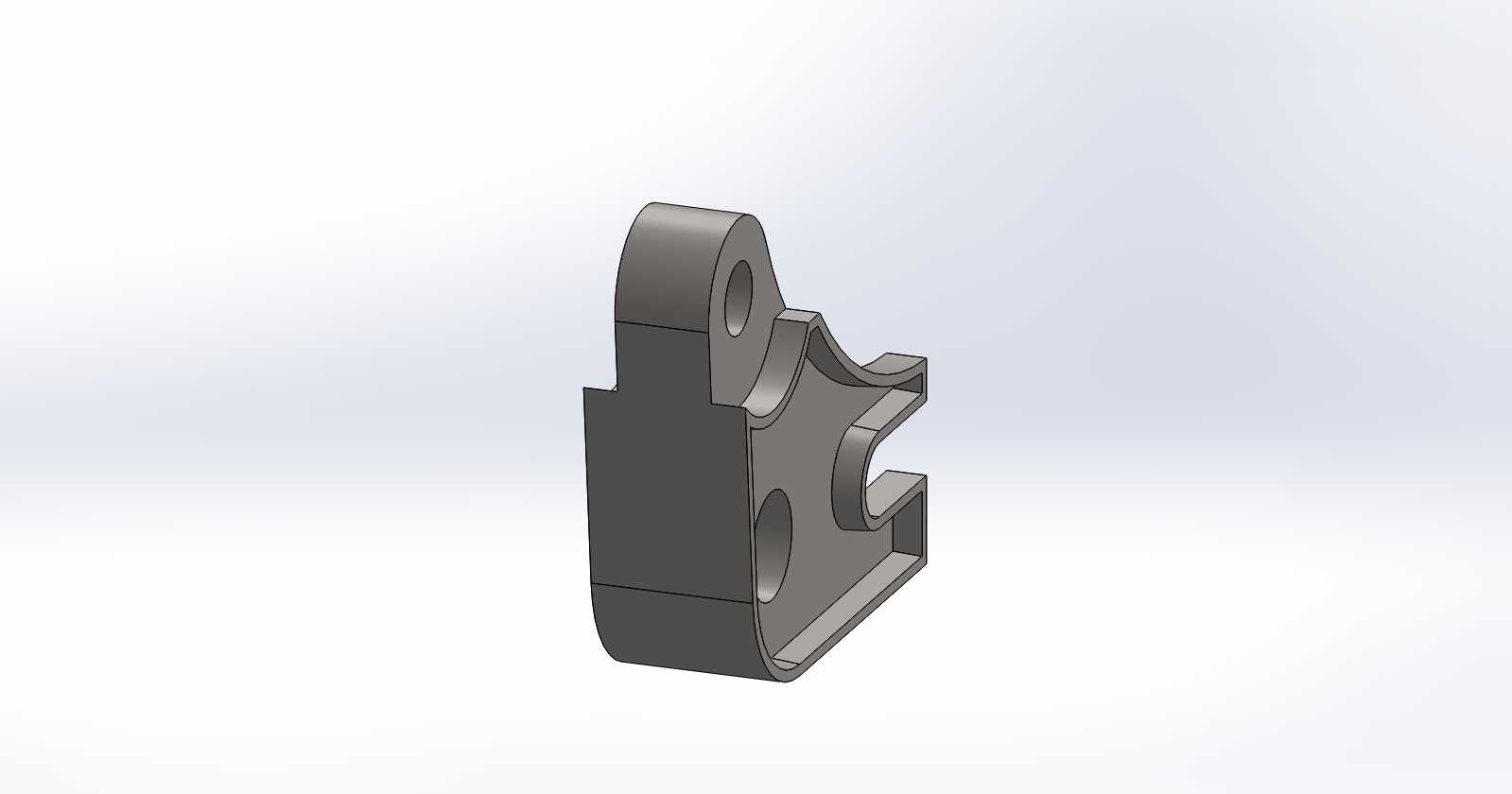

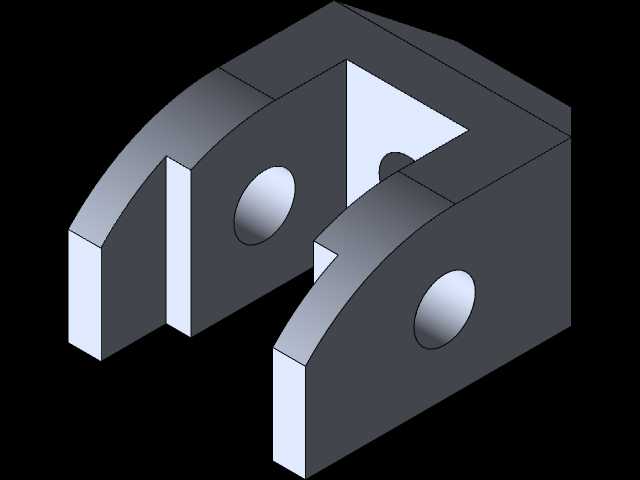

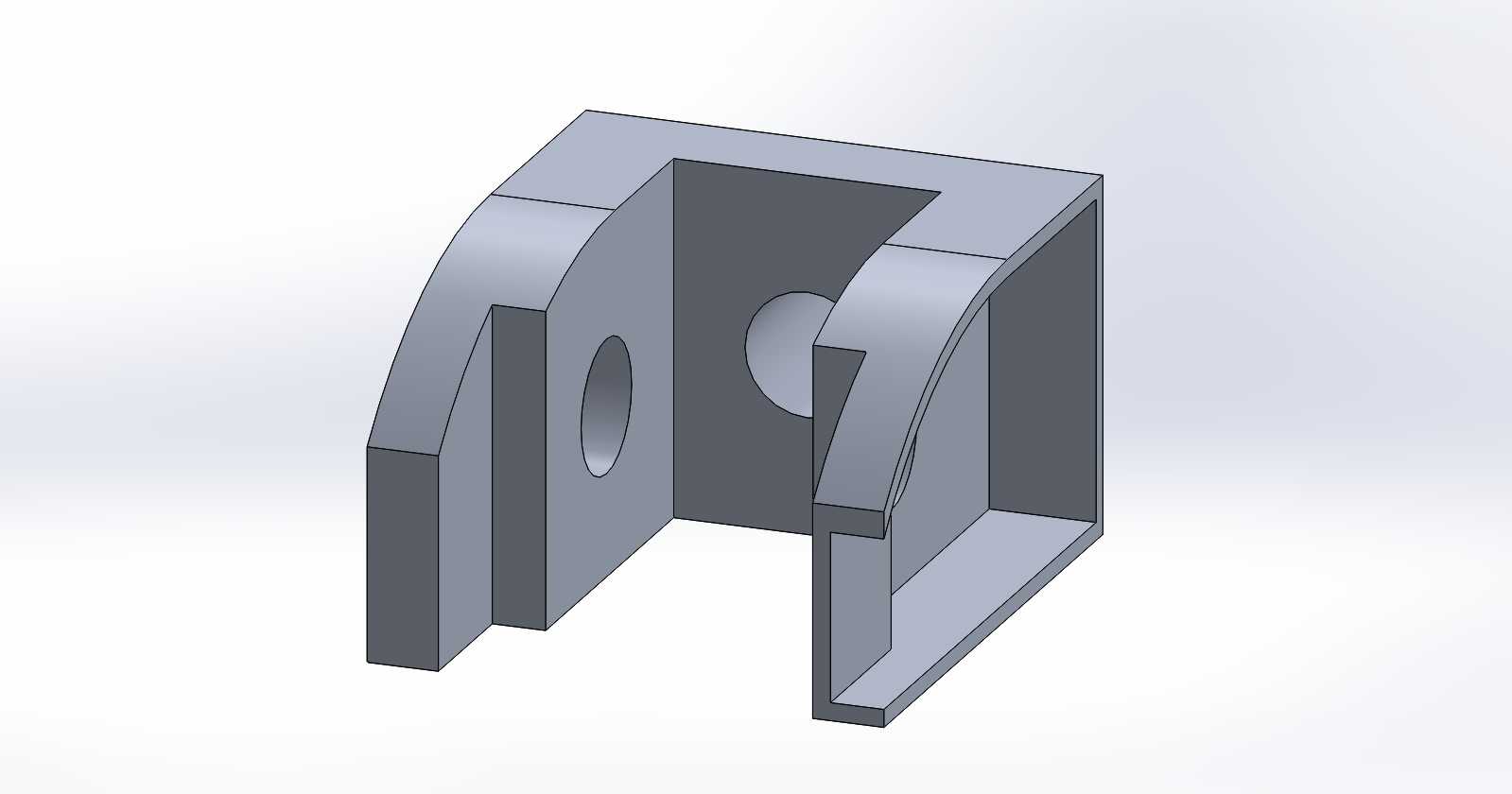

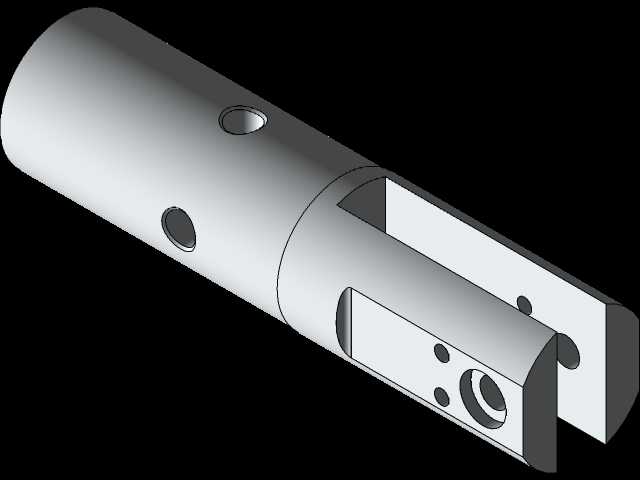

　　直线驱动单元的安装位置选在了固定基座和下侧交叉臂之间，这种驱动布置方式相比端部驱动，力臂更长，同等推力下能获得更大的输出载荷，驱动端的铰接座做了腰型孔设计，方便安装时调整驱动单元的初始角度，抵消加工和装配带来的累计误差。交叉臂的端部滑块和滑槽之间采用间隙配合，单边间隙控制在0.05-0.1mm之间，既保证滑动顺畅，又不会因为间隙过大出现运动过程中的晃动，影响末端定位精度。

　　实际应用场景里，这类结构可以适配多种工业需求：在自动化生产线的工件抬升工位，它可以作为顶升机构的核心骨架，配合伺服电动缸实现不同高度工件的精准对接；在小型检测设备的探头伸缩结构里，它可以在收纳时完全缩回设备壳体内部，避免探头闲置时被磕碰损坏，工作时伸出到指定检测位置；在物流分拣线的挡料机构上，它可以带动挡料板快速升降，实现物料的分道流转。

　　设计这类结构的时候，首先要明确安装边界：固定基座的安装孔位要和设备机架的安装面完全匹配，交叉臂完全收拢时的整体厚度不能超过设备预留的安装空间，完全展开时的末端位置要刚好覆盖工作点位，不能出现过伸或者行程不足的问题。其次要做受力校核：交叉臂的铰接销轴要承受反复的剪切力，材质建议选用40Cr调质处理，表面做淬火硬化，硬度达到HRC45-50，减少长期往复运动带来的销轴磨损；臂体本身如果是用于轻载场景，可以选用6061铝合金材质做阳极氧化处理，降低整体重量，如果是中重载场景，要选用Q235钢板焊接后做去应力处理，避免长期受力出现结构变形。

　　另外要注意运动干涉的排查：在三维建模阶段要做全行程的运动仿真，检查交叉臂在最大展开角度、中间位置、完全收拢三个状态下，臂体和驱动单元、基座滑槽、端部安装件之间有没有硬干涉，尤其是驱动单元的管线布置，要预留足够的弯曲半径，避免运动过程中管线被臂体挤压破损。铰接点的润滑设计也不能忽略，每个铰接位置都要预留注油孔，方便后期维护时加注润滑脂，减少铰接副的磨损噪音，提升机构运行的平顺性。

　　很多新手设计这类结构时容易犯的错误是把滑槽的长度直接等同于工作行程，实际上交叉臂的铰接点位置、臂长比例都会影响最终的实际行程，建模时要通过参数化关联调整臂长和铰接点位置，反复验算行程和安装尺寸的匹配关系，同时要考虑极限位置的机械限位，不能完全靠驱动单元的行程来限制机构的运动边界，要在基座滑槽的两端加装聚氨酯缓冲限位块，吸收运动到极限位置时的冲击载荷，避免长期硬撞击导致结构松动或者驱动单元损坏。
