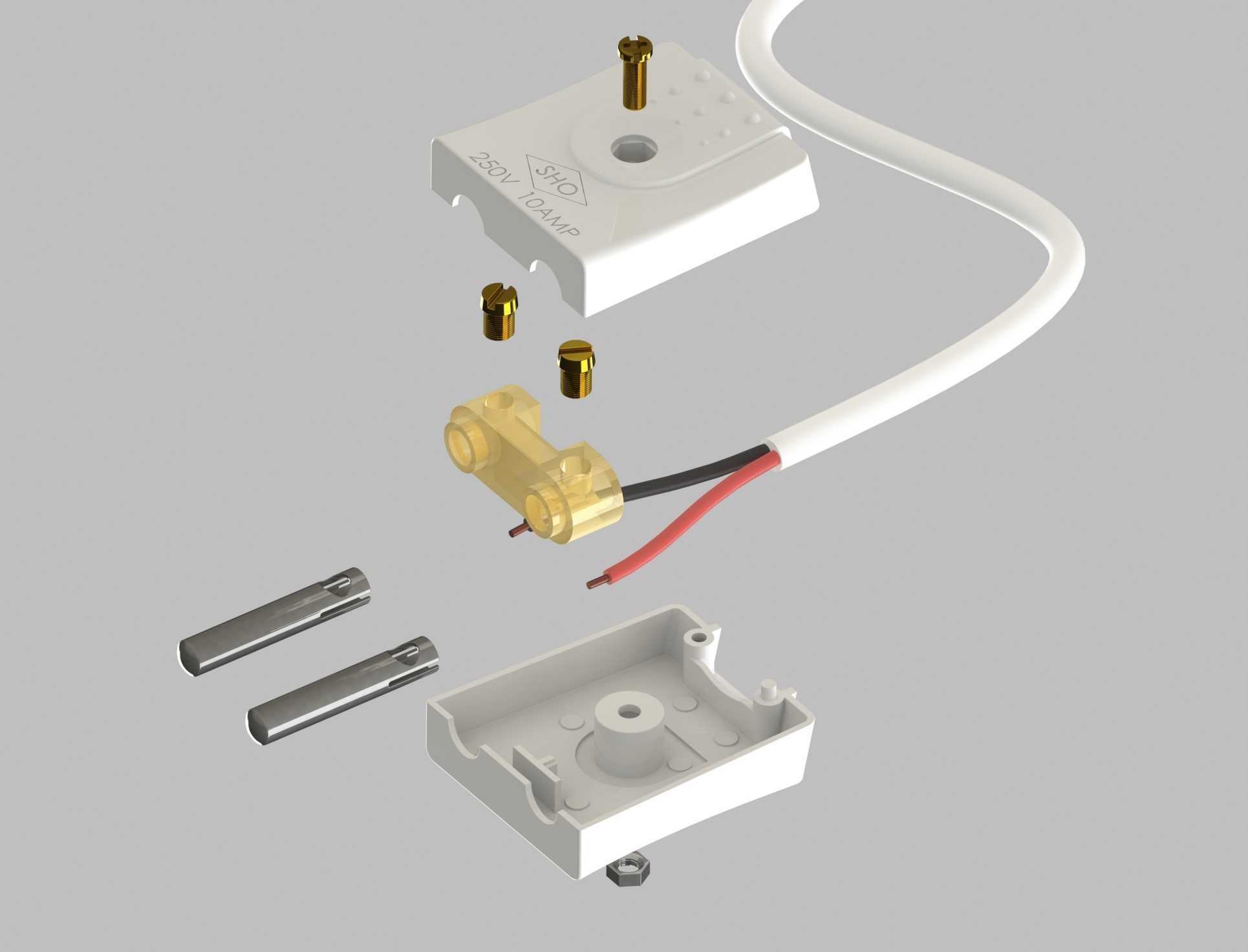

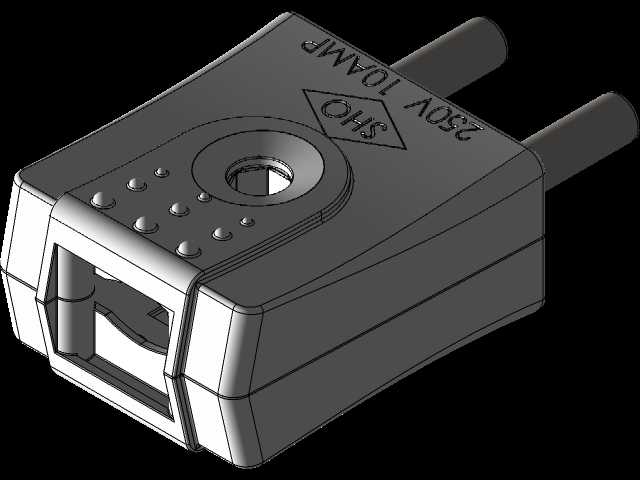

两芯扁插式民用电源连接插头结构

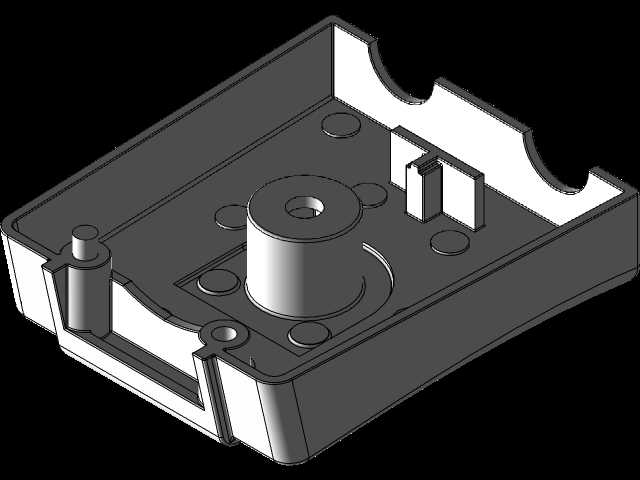

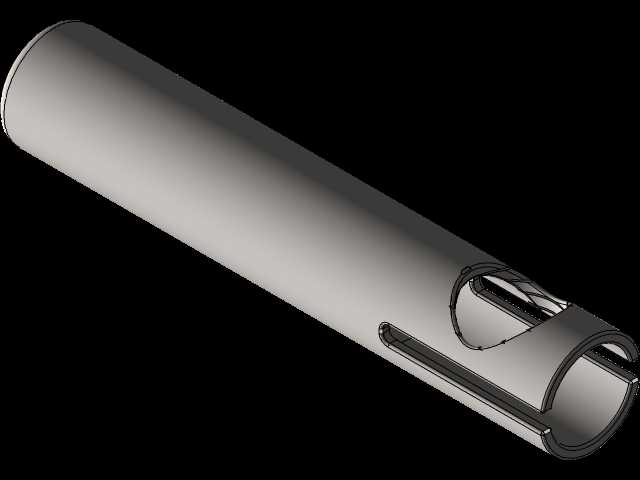

　　日常低压配电末端的取电场景里，这类两芯扁插结构是小功率二类电器最常用的取电连接件，常见于台灯、小型充电器、桌面小风扇这类不需要接地保护的民用电器端，直接和墙面86型插座、移动式插线板的两孔插套配合，完成交流市电的导通传输。从结构设计逻辑来看，整体采用一体式绝缘壳体包裹内部导电插芯的方案，壳体选用耐插拔、阻燃等级达到V0级的热固性塑料注塑成型，表面做了细微的磨砂纹理处理，既可以提升插拔时的手部摩擦力，也能避免日常使用中表面残留指纹、划痕过于明显。插销部分采用H62黄铜棒冷镦成型后表面镀镍处理，既保证导电接触时的低接触电阻，镀镍层也能抵御日常潮湿环境下的铜材氧化，避免长期使用后插销表面生成氧化层导致接触不良、插合部位发热的问题。

　　插销根部和壳体衔接的位置做了一圈凸起的限位挡边，插合到位时挡边会和插座面板表面完全贴合，既可以避免异物顺着插销和壳体的缝隙进入插头内部，也能限制插销插入插座的深度，防止插销根部过度受力弯折。壳体出线端做了喇叭口式的应力释放结构，电源线从壳体内部引出的位置，橡胶护套和壳体注塑为一体，当电源线受到侧向拉扯、弯折的时候，应力会分散在喇叭口的整个锥面，不会集中在芯线和插销的焊接点位置，避免日常使用中拉扯电源线导致内部断线的问题。壳体顶面预留的挂孔是兼顾收纳需求的设计，日常闲置时可以直接挂在墙面的挂钩上，避免电源线缠绕杂乱。插合面的参数标识采用模内注塑的方式直接成型在壳体表面，不会因为长期插拔摩擦导致标识磨损脱落，清晰标注额定电压与电流参数，

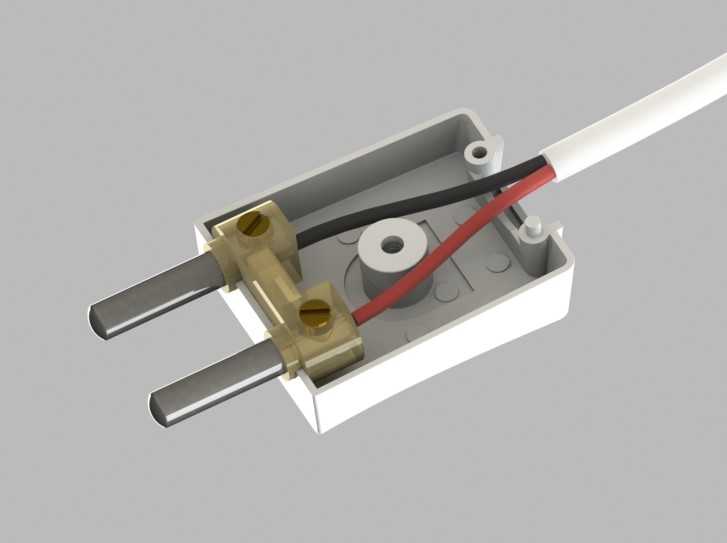

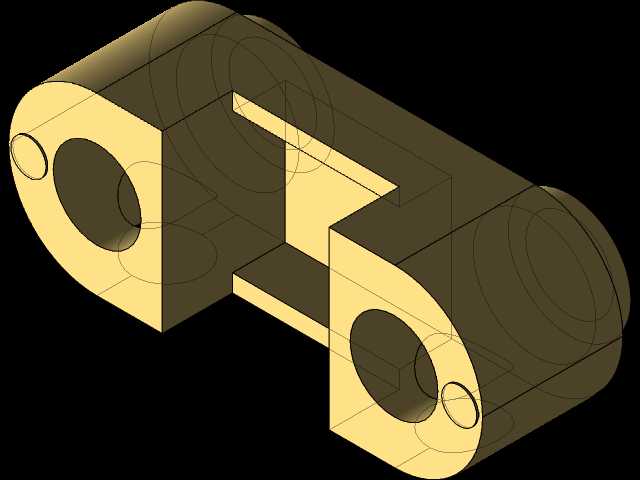

　　提醒使用者不要在超过额定负载的场景下使用，避免过载发热引发安全隐患。从安装边界尺寸来看，这类插头的整体宽度控制在30mm以内，厚度不超过18mm，插销中心距为12mm，完全符合国内家用两孔插座的尺寸规范，插合后不会遮挡相邻插座的插孔位置，在插线板这类插孔间距有限的场景下也能正常使用。内部导电连接部分，插销尾部和电源线芯线采用压接加焊锡的双重固定方式，压接部位套有绝缘热缩管，避免两根芯线之间出现短路风险，壳体内部的空腔还填充有少量阻燃密封胶，既可以固定内部芯线的位置，避免插拔时芯线晃动，也能进一步提升壳体的密封性能，减少灰尘、水汽进入内部的概率。实际使用过程中，这类插头的插拔寿命设计在5000次以上，按照日常民用场景的使用频率，

　　完全可以覆盖电器的全生命周期使用需求，插销的直线度公差控制在0.1mm以内，插合过程中不会出现卡滞、偏斜的问题，插拔力控制在30N到50N之间，既不会因为插拔力过小导致插头受自重脱落，也不会因为插拔力过大导致老人、儿童操作困难。针对不同使用场景的适配性，壳体的边缘全部做了R1.5以上的圆角处理，没有尖锐的棱角，日常插拔时不会划伤手部，壳体表面的合模线位置做了抛光打磨处理，没有明显的披锋、毛刺，握持手感顺滑。出线端的橡胶护套采用耐弯折的软质PVC材质，弯折180度之后不会出现发白、开裂的问题，可以适应桌面、墙面等不同出线角度的使用场景，不会因为长期弯折导致护套破损露出内部芯线。
