按动式钢琴款透明蓝握圆珠笔全尺寸结构

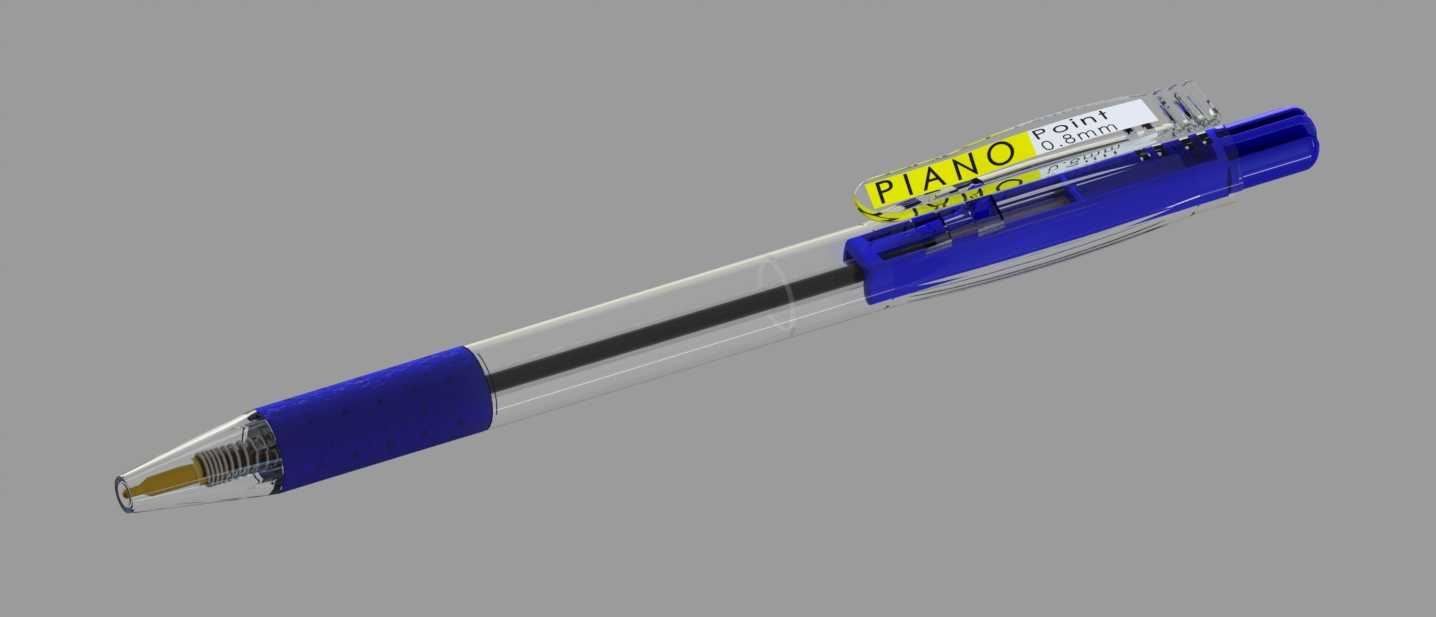

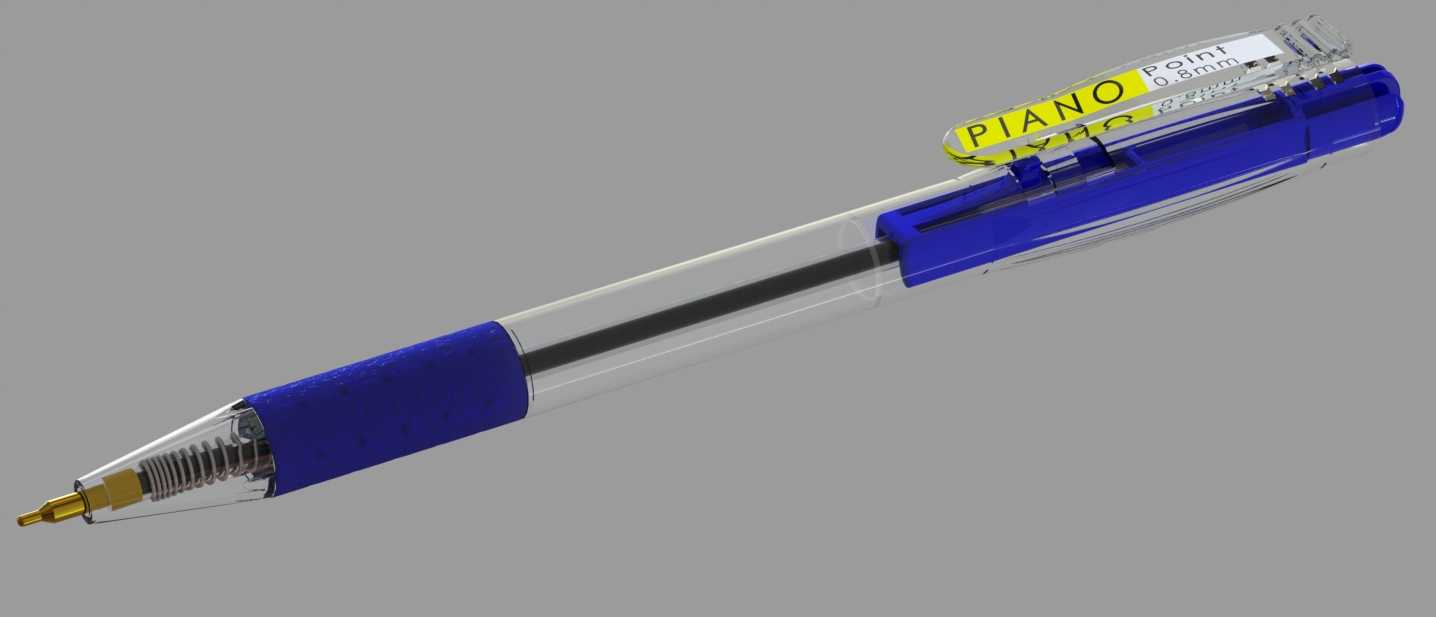

　　日常办公场景中，按动式圆珠笔是桌面高频使用的书写工具，这款带钢琴标识的按动圆珠笔结构，完整还原了量产笔款的全部装配细节，从笔夹到笔尖的每一处配合间隙都做了精准还原，可直接用于文具结构验证、外观手板打样参考。笔身采用透明笔杆搭配蓝色橡胶握套的组合，透明段可以直接观察内部油墨管的剩余容量，蓝色握套做了微弧面贴合指腹的造型，握持时能分散手指压力，长时间书写不容易产生压痕，握套与笔杆的配合采用过盈卡接结构，装配后不会出现转动松脱的问题，日常插拔笔帽或者按动出芯时，握套能保持固定不位移。按动结构藏在笔杆尾部的腔体内，采用常规的棘轮锁止结构，按动一次笔尖伸出锁止，再按一次笔尖收回，内部的复位弹簧刚度经过匹配，按压力度控制在适合日常使用的区间，

　　不会出现按动过硬导致手指费力，也不会因为弹簧过软导致笔尖受轻微压力就回缩。笔夹部分做了加厚的卡扣结构，夹在笔记本、工装口袋边缘时，卡扣的弹性变形量足够，能适配不同厚度的夹持面，笔夹表面的PIANO标识做了凹凸成型，和笔夹本体是一体化结构，不是后期印刷的标识，长期摩擦使用也不会出现标识脱落的问题。笔尖部分采用金属笔头搭配弹簧缓冲结构，书写时笔尖碰到纸面有微小的缓冲行程，能避免硬接触导致的笔尖滚珠磨损，也能提升书写时的顺滑触感，金属笔头和笔杆的配合采用细牙螺纹连接，装配时可以精准控制拧紧深度，保证笔尖伸出的长度符合书写习惯，不会出现笔尖伸出过长导致书写晃动感，也不会因为伸出过短导致笔杆前端蹭到纸面。

　　笔杆内部的油墨管固定结构做了周向的定位筋，油墨管装入后不会在笔杆内晃动，按动过程中油墨管能保持和笔尖的同轴度，避免出墨不畅的问题，笔杆尾部的按动帽做了防滑的微凸纹理，手指按动时不会打滑，按动帽和笔杆的配合间隙控制在0.1mm以内，既保证按动时的顺畅滑动，又不会出现间隙过大导致的晃动异响。整个结构的尺寸完全参照量产实物测绘，笔身总长度控制在常规便携笔的尺寸区间，笔身最大直径适配绝大多数常规笔套、笔袋的收纳尺寸，安装边界上，笔夹的最大突出量不会超过常规工装口袋的容纳宽度，放在口袋里不会因为突出过多导致勾挂衣物。从结构设计的角度看，这款笔的所有零件都做了拔模斜度处理，适合注塑量产的工艺要求，没有出现倒扣无法脱模的结构，

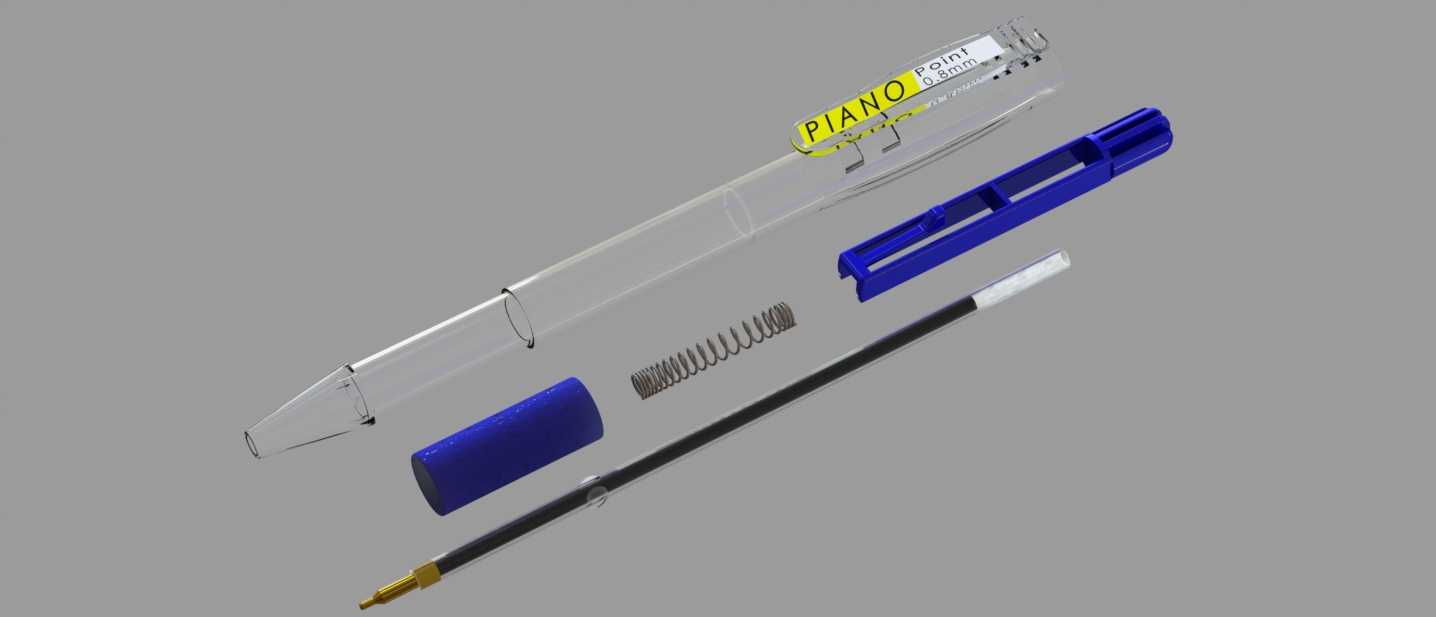

　　所有配合面的公差都按照注塑件的常规精度设定，不需要二次加工就能完成装配，内部的弹簧选用常规的标准压缩弹簧，不需要定制特殊规格，能有效降低量产时的采购成本。在文具产品开发的流程中，这类全尺寸结构模型可以直接用于结构干涉检查，提前发现装配时可能出现的卡滞、松脱问题，也可以用于手板制作的参考，直接导出零件图就能进行3D打印或者CNC加工验证，测试实际握持手感、按动顺畅度，相比传统的二维图纸设计，三维结构能更直观的展现各个零件的配合关系，减少设计迭代的次数。
