10U18英寸标准服务器机架结构设计

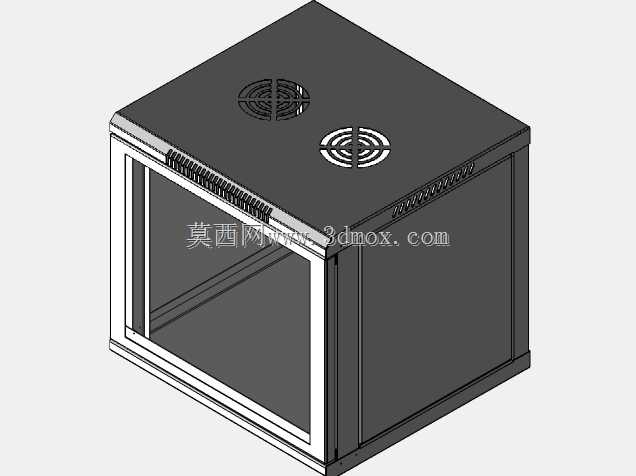

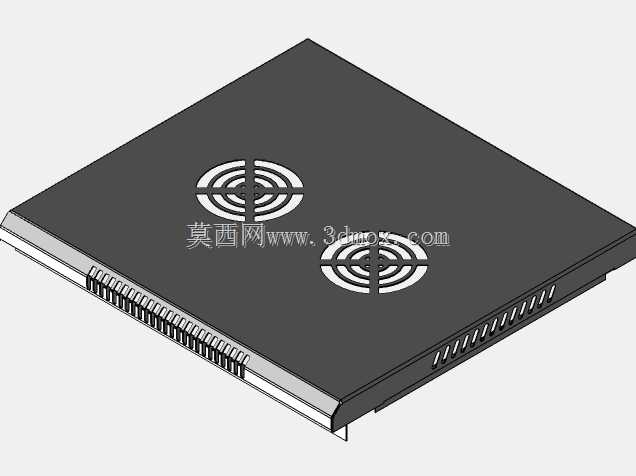

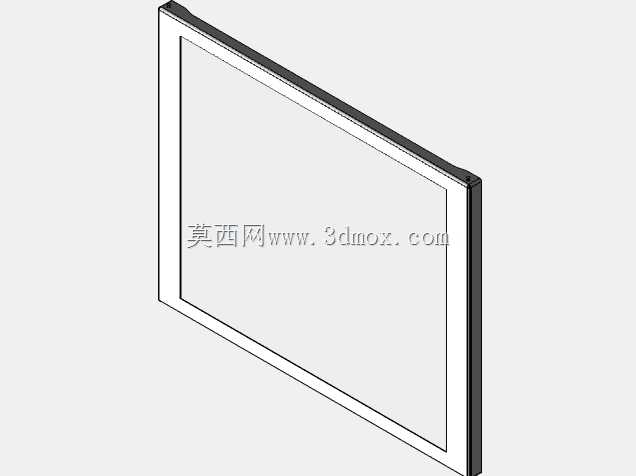

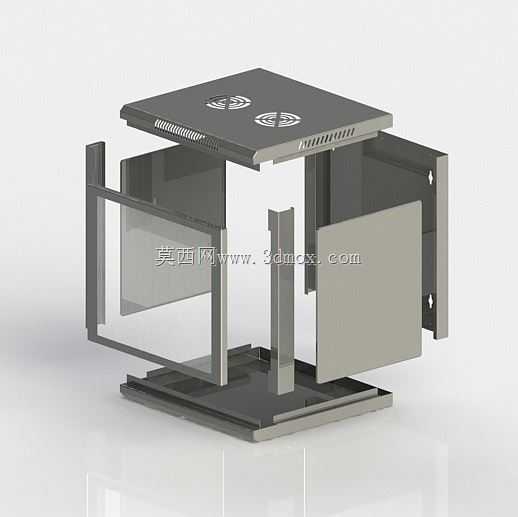

　　盖板边缘排布的通风栅格兼顾了防尘与进风效率，避免大颗粒杂物落入机架内部同时保障冷气流进入通道。机架的前后安装立柱采用等距U位冲孔设计，每个U位对应标准安装孔位，可兼容所有符合18英寸安装规范的IT设备，立柱与底座、顶框的连接采用内置角码加螺丝固定的方式，既保证了框架整体的结构强度，又避免连接螺丝外露影响外观与安装操作。侧门采用可拆卸式设计，通过侧边的卡扣结构与框架连接，无需工具即可快速拆卸，方便设备安装阶段的布线操作与后期运维时的设备调整，侧门内侧预留了扎带固定位，可将电源线、网线沿侧门内侧规整排布，避免线缆杂乱影响散热与设备维护。底座部分采用加厚钢板折弯成型，底部预留了脚轮安装孔与固定地脚安装位，在数据中心机房建设、小型企业IT设备部署、边缘计算节点搭建场景中，机架是承载服务器、交换机、存储设备的核心基础结构件，本次设计的10U规格18英寸机架，针对中小规模设备集群的安装需求做了结构优化，区别于常规19英寸标准机柜，18英寸的宽度适配特定场景下的空间限制，可嵌入宽度受限的弱电井、壁挂式安装位或是小型设备舱内部，10U的安装高度可容纳多台1U、2U规格的计算设备，满足单节点下的算力部署需求。从结构设计思路来看，整体采用钣金折弯拼接工艺，主体框架由冷轧钢板折弯成型的立柱、上下盖板、侧门组成，顶部盖板预留了两组散热风扇安装位，对应服务器运行时的热气流上升路径，可直接加装轴流风扇实现主动排风，

　　既可以在需要移动设备的场景下安装万向脚轮实现机架整体推移，也可以在固定部署场景下安装可调地脚，调整机架水平度同时抵消地面不平整带来的结构应力。从安装边界来看，机架整体宽度控制在18英寸对应的457.2mm，深度可根据部署需求适配常规服务器的安装深度，内部净安装高度为10U对应的444.5mm，每个U位间距严格符合通用设备安装规范，避免出现设备安装干涉问题。框架的承重设计经过受力校核，每层安装位可承载不超过15kg的设备，整体静态承重可达120kg，满足多台服务器同时安装的承重需求，立柱的冲孔位置做了翻边强化处理，避免长期承重后孔位变形导致设备安装松动。在实际使用场景中，这类小规格机架常被用于小型工作室的本地服务器部署、

　　门店监控设备的主机收纳、工业现场的边缘计算网关安装，相比全尺寸机柜，其占用空间更小，安装方式更灵活，既可以落地放置，也可以通过壁挂支架固定在墙面，适配不同场景的空间条件。结构设计时充分考虑了钣金加工的工艺性，所有折弯角均采用标准折弯半径，避免折弯时出现板材开裂问题，板材拼接处预留了合理的公差间隙，既保证焊接或螺丝连接时的装配精度，又不会出现间隙过大导致的结构晃动问题。顶部的散热结构设计兼顾了被动散热与主动散热的需求，当设备功耗较低时，仅靠栅格的自然通风即可满足散热要求，当设备功耗较高时，可在预留位加装风扇形成定向风道，将设备产生的热量快速排出机架内部，避免局部积热导致设备运行不稳定。机架的表面处理采用静电喷塑工艺，涂层均匀附着力强，

　　既可以防止钣金件生锈腐蚀，也能在设备安装时避免尖锐边角划伤操作人员，同时哑光的表面处理不会在机房环境中产生反光，减少对运维人员的视觉干扰。从布线设计来看，机架后部预留了充足的走线空间，上下盖板均设计了线缆穿入孔，可从机架顶部或底部引入电源线与数据线，立柱上预留的扎带孔可将线缆分段固定，避免线缆重量拉扯设备接口导致接口损坏。在结构强度校核阶段，针对机架满载情况下的立柱变形量做了仿真验证，确保在最大承重状态下立柱的变形量不超过1mm，保证设备安装后不会出现倾斜、卡位的问题，框架的连接节点均做了加强处理，避免搬运过程中出现焊点脱落、螺丝松动的问题。这类小规格机架的设计核心是在有限的空间内最大化设备安装容量，同时兼顾安装便利性与运维便捷性，相比开放式机架，带侧门与顶盖的结构可以更好地保护内部设备，避免杂物掉落、意外触碰导致的设备故障，同时封闭的结构也能在一定程度上降低设备运行时的噪音扩散，适合放置在办公区域附近的小型设备间使用。
