带斜纹装饰的折叠式立体防护面罩结构

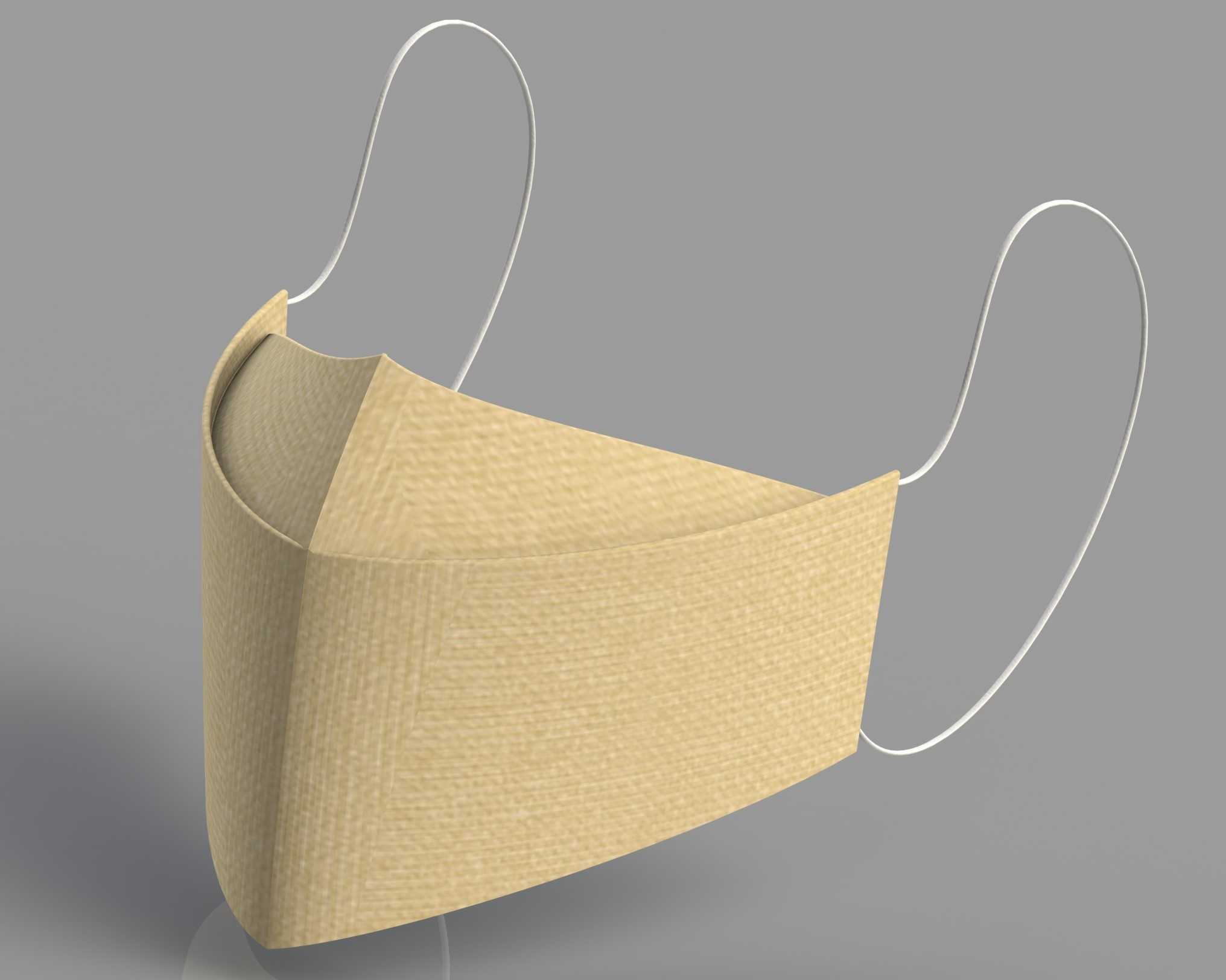

　　这款折叠式立体防护面罩的结构设计，首先围绕面部贴合的核心需求展开，建模过程中优先参考了东亚成年人面部轮廓的平均曲面数据，将面罩主体的立体折痕做了三段式分区处理，靠近鼻梁的上沿预留了可适配鼻梁条的压合槽位，安装边界控制在距离鼻翼两侧12mm的位置，既保证佩戴时不会压迫鼻梁造成不适感，也能避免呼吸时的雾气从上部缝隙溢出影响视线。两侧的耳挂采用弹性线材的模拟结构，建模时将挂耳的拉伸行程做了参数化约束，自然状态下耳挂的展开弧度与耳后轮廓的贴合度经过反复调整，挂点与面罩主体的连接位置做了局部加厚的过渡处理，避免长期佩戴时连接位置出现应力集中导致的断裂问题。

　　从实际应用场景来看，这款面罩的结构同时覆盖了日常民用防护、基础医疗场景防护的使用需求，主体的折叠结构在未展开状态下的厚度仅为8mm，单片占用的收纳空间远小于传统杯型面罩，方便随身携带取用。主体面料的模拟建模采用了多层复合结构的曲面分层处理，外层做了轻微的拒水曲面弧度设计，中间层预留了过滤材料的装配间隙，内层接触面部的区域做了微弧内凹处理，与面部皮肤的接触边界避开了口唇活动的范围，佩戴时不会因为说话、口唇动作导致面料贴附在口鼻位置造成呼吸不畅。

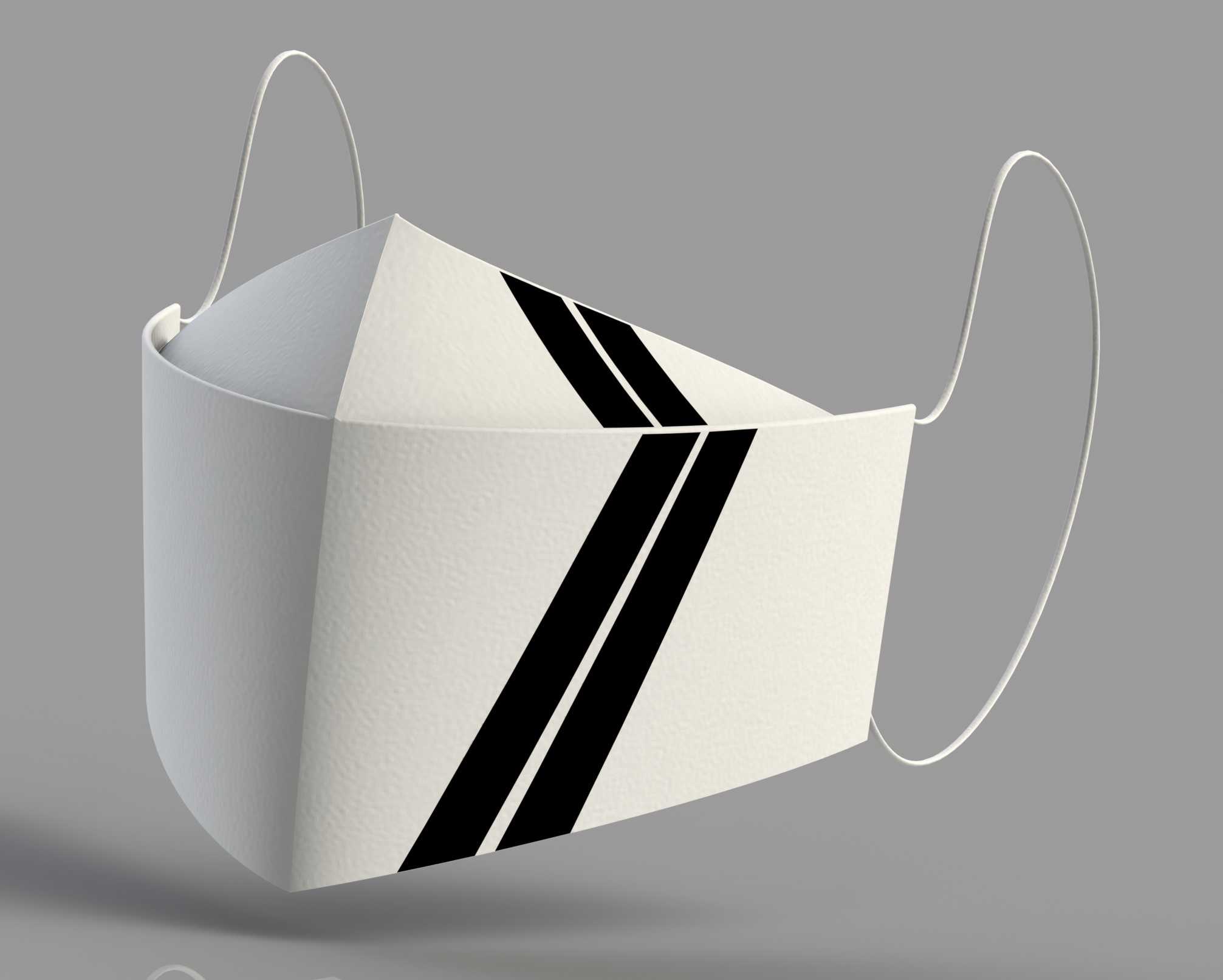

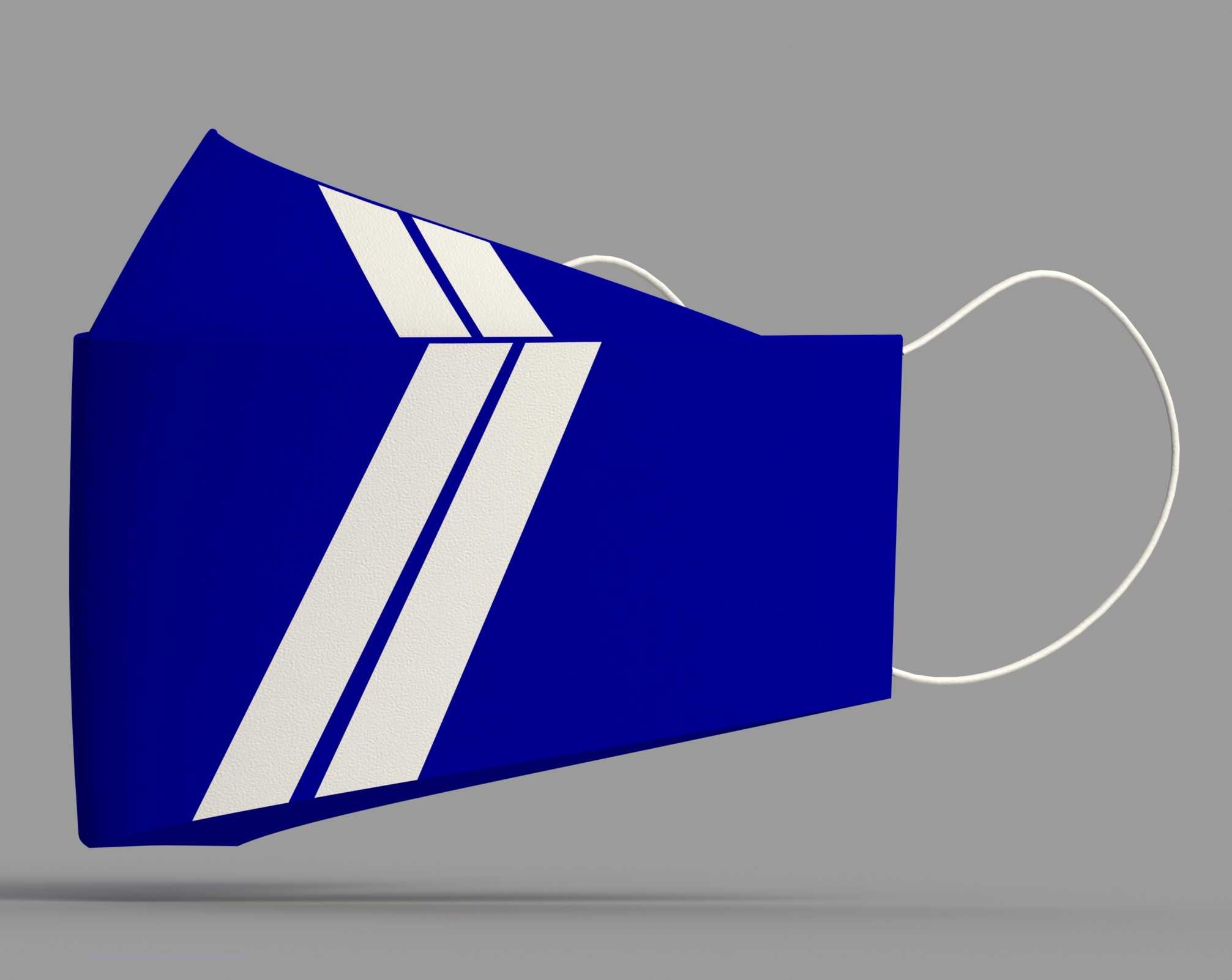

　　设计过程中特意将面罩的主体折痕做了非对称的弧度调整，区别于普通平面折叠面罩的直线折边，靠近脸颊两侧的折痕做了向外微扩的曲面处理，佩戴后面罩与脸颊之间的预留呼吸空间达到了18mm的平均深度，既能够保证呼吸时的空气流通顺畅，也能减少佩戴眼镜时的起雾概率。面罩表面的斜纹装饰条做了与主体曲面完全贴合的包覆处理，没有出现凸起的拼接棱边，不会影响面罩整体的密封贴合效果。

　　在安装边界的尺寸控制上，面罩展开后的整体宽度为175mm，高度为95mm，适配绝大多数成年人的面部尺寸，下沿的弧度贴合下颌轮廓，佩戴后下沿与下颌的贴合间隙控制在1mm以内，能够有效阻挡外部飞沫、粉尘从下部缝隙进入。耳挂与主体的连接点采用了嵌入式的连接结构模拟，连接点的受力方向与耳挂拉伸方向保持一致，反复拉伸状态下的连接位置应力分布均匀，不会出现局部应力过大导致的面料撕裂问题。

　　建模过程中对所有的折边位置都做了圆角过渡处理，没有尖锐的棱边结构，避免佩戴时棱边摩擦面部皮肤造成压痕。主体的曲面拆分完全匹配实际生产中的裁切、热压工序，每一片面料的裁切轮廓都做了可展开的曲面处理，能够直接导出用于生产的裁切图纸，不需要二次调整曲面的可制造性。耳挂的长度参数预留了5mm的调整余量，适配不同头围尺寸的佩戴需求，不需要额外增加调节扣结构就能够满足多数人的佩戴松紧度要求。

　　从功能特性上看，这款立体折叠结构的面罩相比普通平面面罩，与面部的贴合密封面积提升了30%左右，呼吸腔的有效容积更大，长时间佩戴不会出现憋闷感，折叠后的收纳体积仅为展开状态的1/5，适合放在口袋、包内随身携带，随时取用。表面的装饰斜纹采用对称式布局，在保证防护功能的基础上兼顾了外观的辨识度，不会因为外观过于单调影响日常佩戴的接受度。整体结构没有多余的复杂零件，所有部件都采用常规的面罩生产工艺即可实现量产，不需要额外开制复杂的模具，生产适配性较强。
