GE喷气发动机轻量化金属支架结构设计

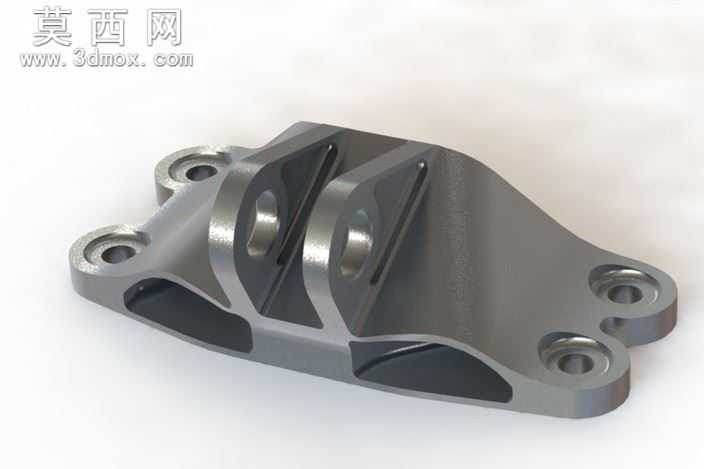

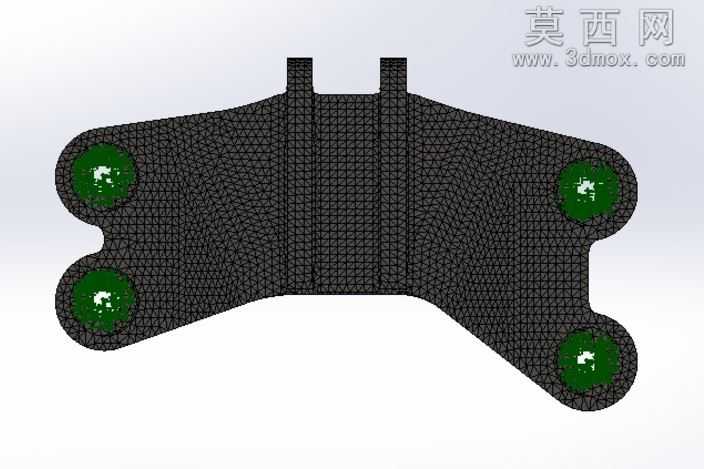

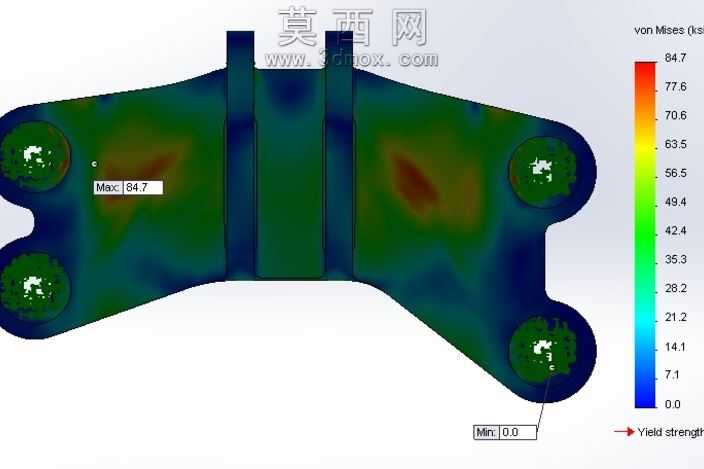

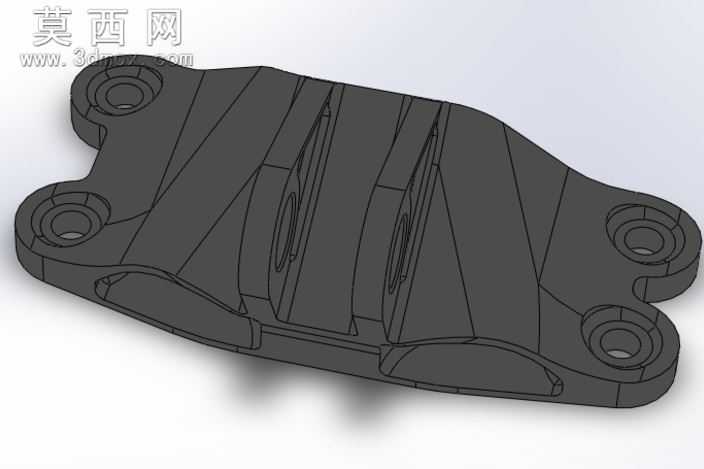

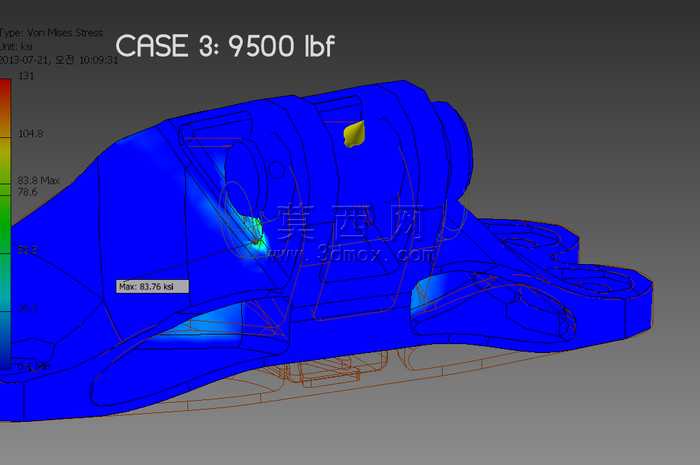

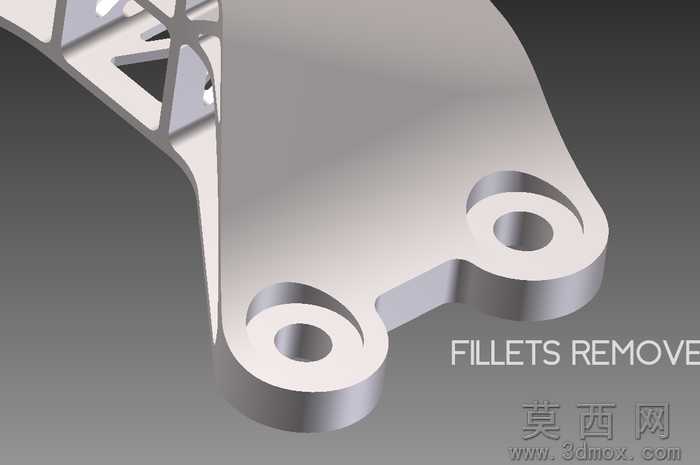

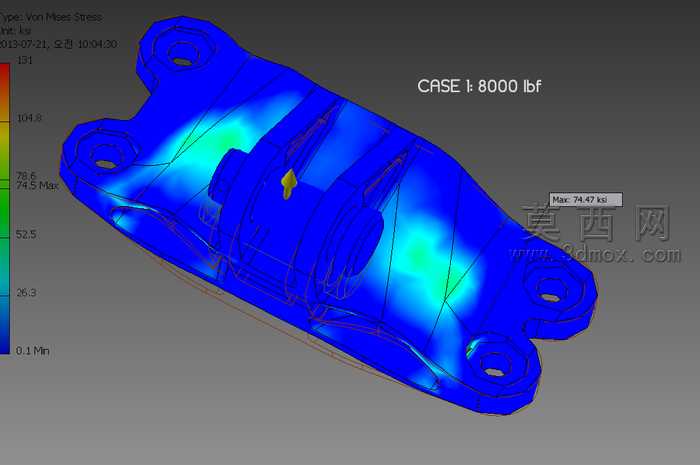

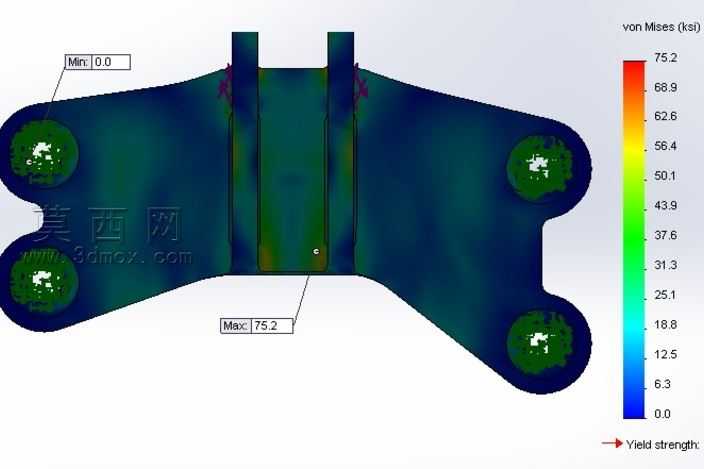

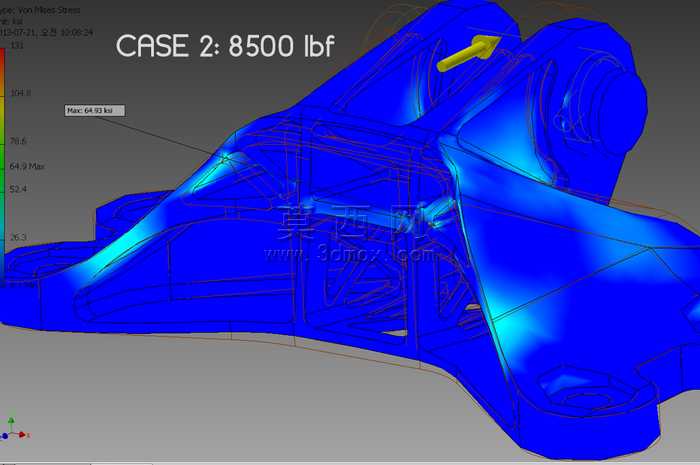

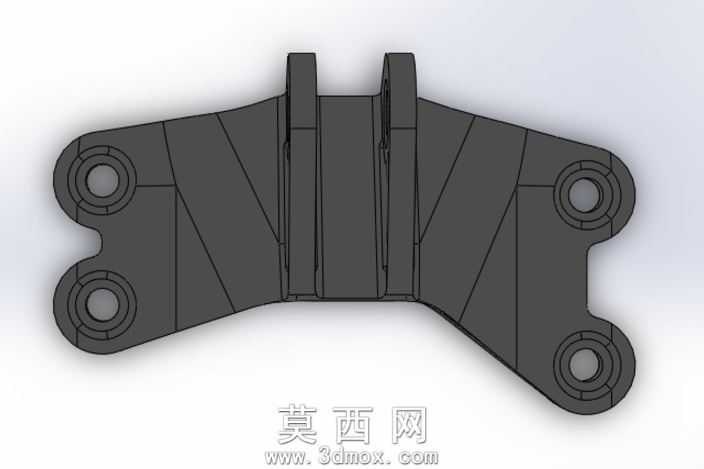

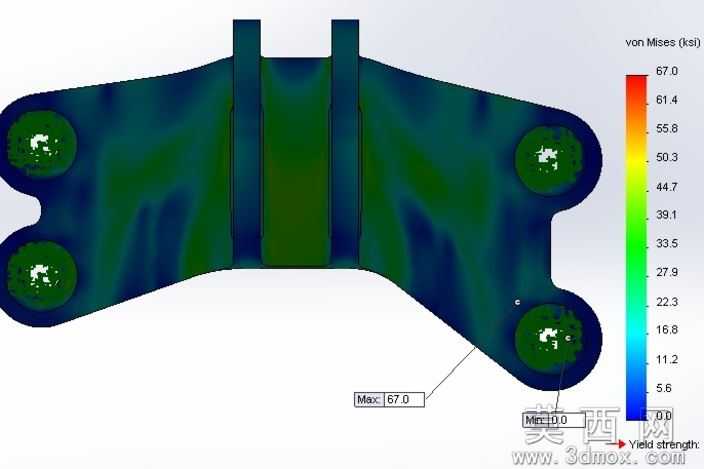

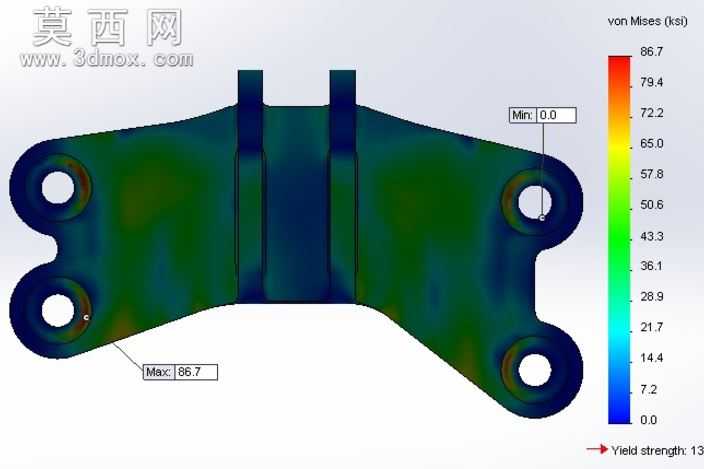

本作品为喷气发动机配套安装支架的三维参数化建模成果，建模阶段基于实体特征建模逻辑完成整体轮廓搭建，首先通过草图绘制确定四个安装螺栓孔的基准定位，确保孔位坐标与发动机安装接口的尺寸公差完全匹配，再通过拉伸、切除、拔模等基础特征完成支架主体的粗模构建。为实现结构轻量化目标，设计过程参考H型梁的力学承载逻辑，采用垂直配置的肋板结构承接垂直方向的载荷，水平方向布置的支撑筋条分散水平工况下的荷载，所有加强筋的厚度、过渡圆角均经过应力迭代校核，在7次返回优化调整后，将结构最大应力控制在86的安全阈值内，整体重量较初始实心方案减少76.49%，最终成品体积为108920.78立方毫米，重量约482.39克，在满足承重要求的前提下最大限度压缩了结构冗余。渲染阶段采用金属磨砂材质模拟实际机加工后的金属零件质感，通过环境光遮蔽效果突出结构的镂空区域与加强筋的立体轮廓，多角度渲染图清晰展示了支架的安装面、螺栓孔位、肋板衔接处的细节特征，所有结构过渡位置均设置了合理的工艺圆角，避免应力集中问题的同时适配金属铣削加工的工艺要求。设计核心思路围绕荷载的均匀传递展开，通过拓扑优化的逻辑将发动机运行过程中产生的多向荷载均匀分散到四个螺栓安装孔位，避免局部应力过大导致的结构失效，同时预留了后续迭代优化的空间，可根据不同的安装工况、荷载参数调整肋板的厚度与分布形式，进一步提升结构效率、降低零件自重，适配不同型号喷气发动机的安装需求，整体结构兼顾力学性能、轻量化要求与加工工艺可行性，可直接用于后续的工程验证与加工生产环节。
