航天运载火箭连接固定支架结构设计

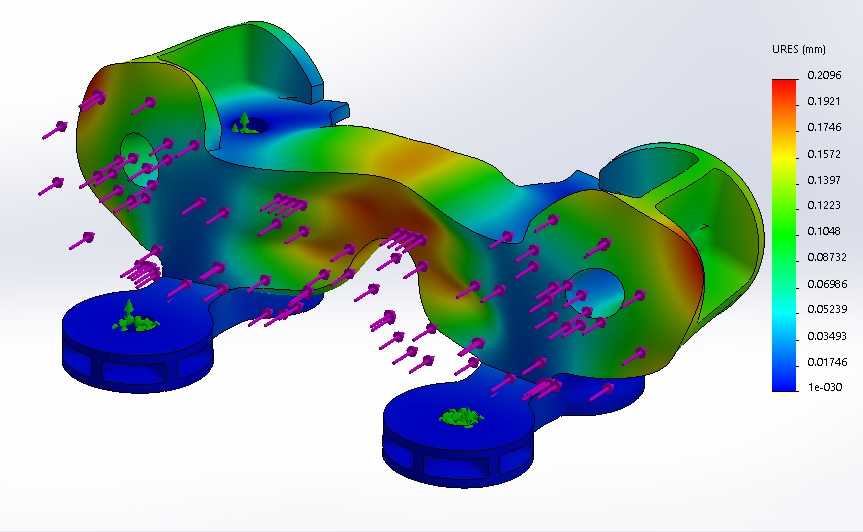

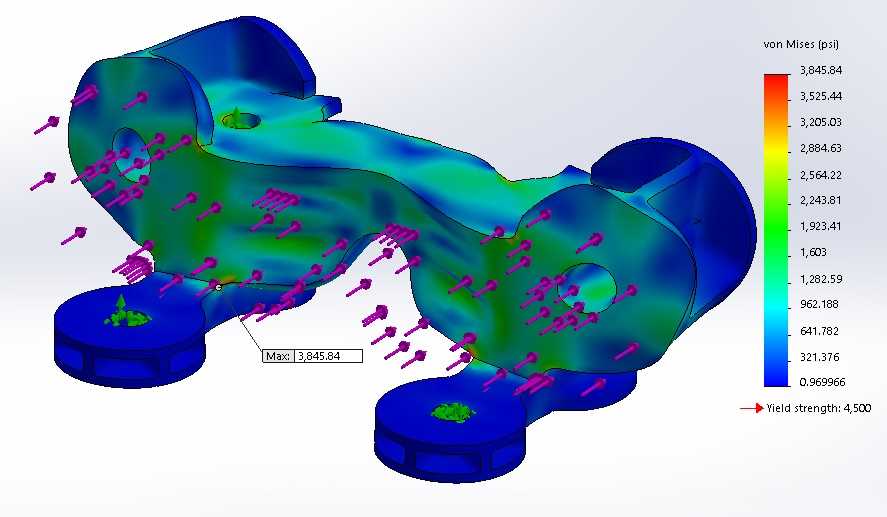

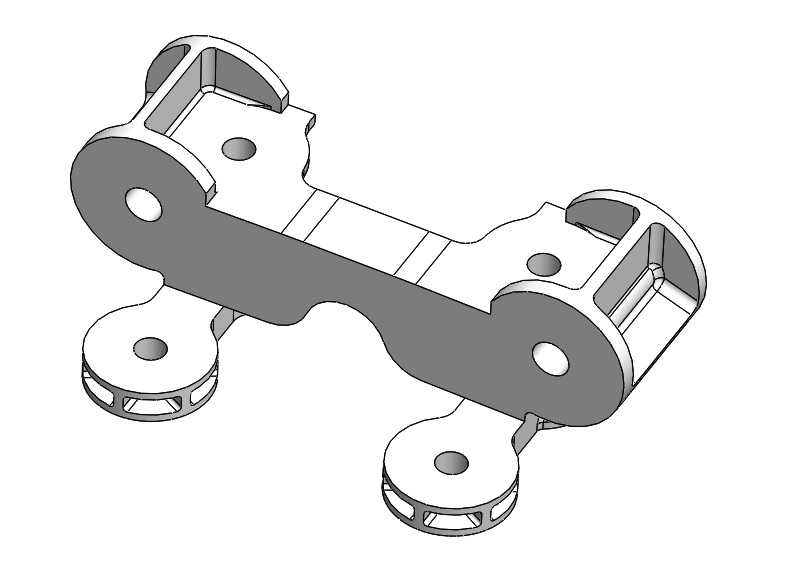

该支架属于航天运载系统箭体结构的配套连接构件，主要应用于火箭部段间的载荷传递与部件固定场景，承担箭体飞行过程中相邻结构间的力学载荷传导，同时为外接管线、小型附属组件提供可靠的安装点位，适配箭体飞行阶段的振动、过载工况下的结构稳定性要求。从结构功能来看，支架两端设置的半圆弧抱合结构，可与箭体对应位置的圆形杆系构件完成卡接定位，配合端面的螺栓孔实现锁紧固定，避免飞行过程中出现连接松脱；中部的长条形承力梁作为主传力路径，将两端连接点的载荷均匀分散，避免局部应力集中导致结构失效；向下延伸的两个带镂空结构的安装耳座，可用于固定箭上小型电气组件或管路固定卡箍，耳座上的通孔与端面凸台设计，既保证了螺栓连接的接触面积，又通过底部的镂空格栅结构去除非承力区域的冗余材料。设计过程中严格遵循航天结构件的轻量化设计准则，所有螺栓孔周边的最小边缘距离均控制在螺栓直径的两倍范围内，既保证螺栓连接时接触面有足够的承压面积，避免孔边压溃失效，又不会因预留过多安装余量导致结构重量增加；三个主承力肋板的分布路径完全贴合载荷传递方向，将安装点承受的外载直接传导至主承力梁，在保证整体结构强度满足最大应力限值要求的前提下，尽可能去除非承力区域的材料，实现结构强度与重量的最优匹配。安装边界方面，支架两端抱合结构的圆弧半径适配对应箭体杆系的标准外径，安装时无需额外加工适配垫片即可完成贴合；各安装孔的孔位公差按照航天结构件的装配精度要求设计，可直接与对应连接件完成配装，无需现场修配；耳座的安装端面与主承力梁的相对位置精度，可保证外接组件安装后与箭体其他部件不存在干涉，适配箭体总装时的装配流程要求。结构的应力分布经过针对性优化，最大应力出现在主承力肋与梁体的交接位置，通过圆弧过渡处理避免应力突变，整体结构在额定载荷下的变形量控制在航天结构允许的形变范围内，不会因结构形变影响相邻部件的正常工作。
