在航空动力系统的装配体系中,发动机支架是连接动力单元与机身承力结构的核心过渡构件,其性能直接决定了动力段的载荷传递效率与飞行过程中的结构可靠性。这类支架并非简单的固定连接件,需要同时承受发动机工作时产生的静载荷、振动交变载荷、飞行姿态调整带来的惯性载荷,还要在严苛的重量限制下保证足够的结构强度,是航空结构设计中典型的“强度-重量”平衡类零件。
从实际应用场景来看,该支架用于GE系列喷气发动机的安装点位,一端对接发动机机匣上的预设安装座,另一端连接机身主承力梁的接头位置,工作过程中需要把发动机产生的推力、扭矩平稳传递到机身结构,同时还要缓冲发动机运转时产生的高频振动,避免振动传导至机身引发结构疲劳或机载设备故障。不同于地面设备的支架结构,航空类支架的每一处结构冗余都会直接影响整机的载重能力与燃油效率,因此设计过程中对材料去除率的控制极为严苛。

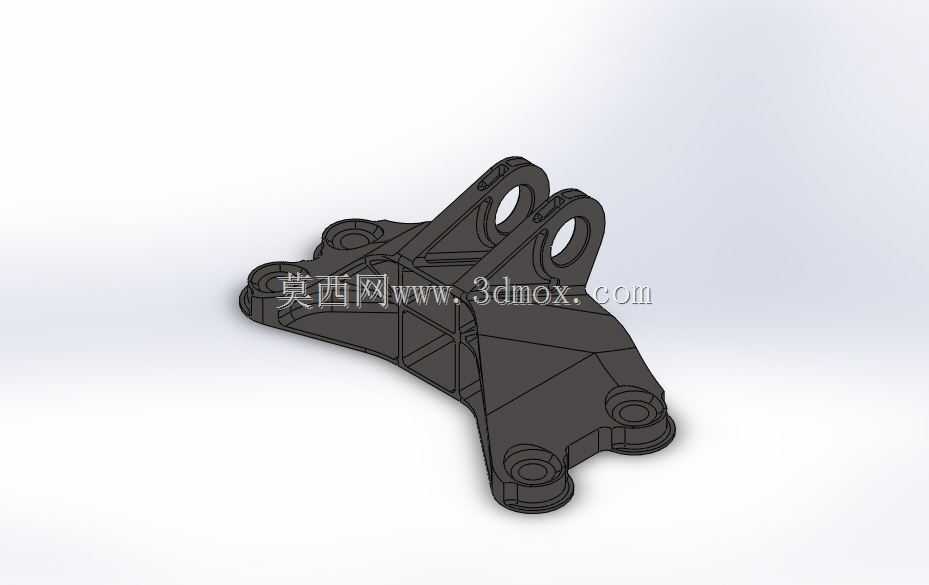

该支架的设计思路围绕拓扑优化逻辑展开,在初始设计阶段先明确所有安装边界的硬点位置:上端两个同轴铰接孔用于连接发动机侧的安装耳片,孔位的同轴度、孔壁的接触强度直接决定了铰接副的磨损寿命,因此孔周区域保留了完整的环形加强结构,避免应力集中导致的孔边开裂;下端三个分布在不同平面的安装孔对应机身侧的安装点位,每个孔位周边都设计了局部加厚的承力凸台,凸台高度根据安装面的贴合间隙做了适配,保证装配时螺栓预紧力能够均匀分布在结合面上,不会出现局部压溃的问题。

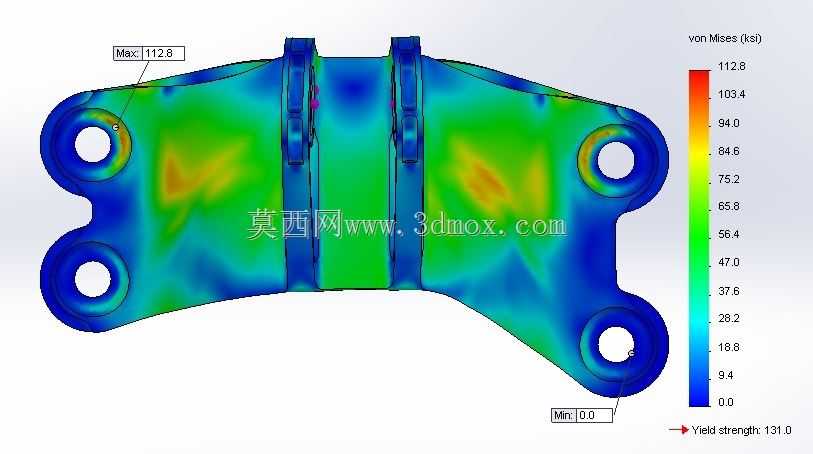

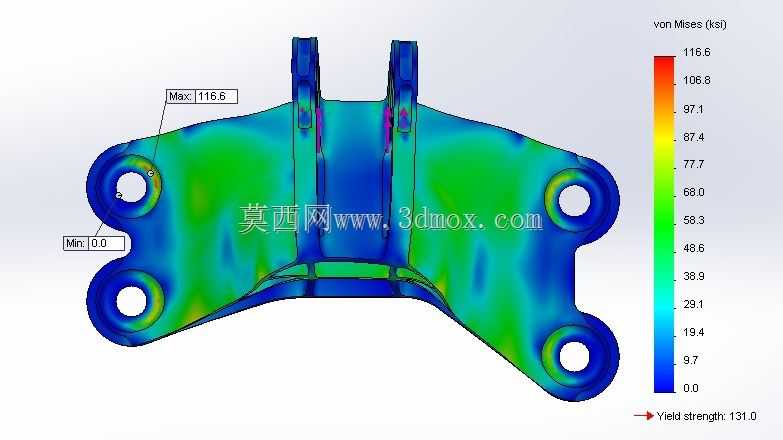

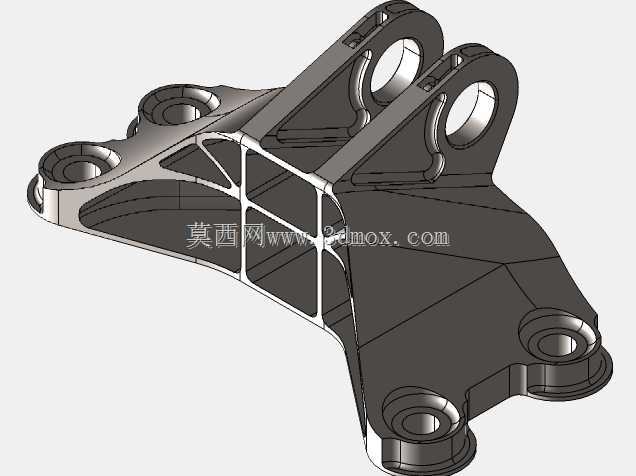

在非安装区域,设计过程中通过拓扑迭代去除了所有非承力路径上的材料,主体承力筋条完全沿着载荷传递的主路径分布,筋条的走向从上端铰接点出发,呈辐射状延伸至下端三个安装凸台,相邻筋条之间通过薄壁加强筋连接形成封闭的盒式承力结构,既避免了单筋条失稳的风险,又最大程度压缩了结构整体重量。从结构参数来看,优化后的结构重量控制在413.75克,相比同载荷等级的传统实心支架减重幅度接近80%,在极限载荷工况下的最大应力控制在材料许用应力范围内,能够满足航空部件的强度冗余要求。
安装边界的设计上,所有安装孔的孔径、孔位公差都匹配航空标准紧固件的尺寸要求,孔端都设计了倒角结构,方便装配时的螺栓导入,同时避免孔边的锐边在装配过程中划伤紧固件镀层。支架的整体外轮廓尺寸控制在紧凑的范围内,不会与周边的管路、线缆敷设路径产生干涉,安装时不需要对周边附件做额外的位置调整,能够直接适配原有安装接口。
从结构细节来看,所有筋条的交接位置都做了大圆角过渡处理,避免直角交接带来的应力集中问题,筋条的壁厚从承力主路径到边缘区域做了渐变处理,既保证主承力路径的刚度,又避免壁厚突变带来的铸造或3D打印过程中的成型缺陷。支架的表面没有多余的装饰性结构,所有型面都服务于承力需求与装配需求,每一处去除材料的区域都经过载荷校核,不存在为了视觉效果刻意做的镂空结构,完全是工程化设计的产物。
在实际使用过程中,这类经过拓扑优化的支架不仅能够降低自身重量,还能通过优化自身的固有频率,避开发动机工作时的主要振动频段,减少共振发生的概率,提升整个动力安装段的疲劳寿命。对于结构设计从业者而言,这类支架的设计逻辑具备很强的参考价值:在承力构件的设计中,不需要拘泥于传统的等壁厚、规则外形的设计思路,只要明确载荷边界与安装约束,沿着载荷传递路径布置材料,就能够在满足强度要求的前提下最大程度实现结构轻量化,这种设计逻辑同样可以复用到其他对重量敏感的机械设备承力构件设计中,比如高端装备的运动部件、新能源车辆的动力安装支架等场景。
