按压式喷雾香水瓶内部结构三维设计

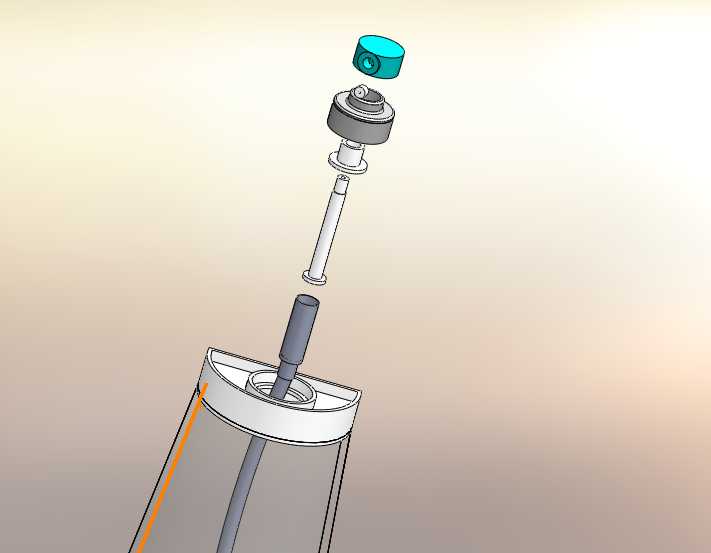

　　日常接触的按压式香水瓶，核心功能实现全靠内置的微型泵组结构，这套结构的设计合理性直接决定了喷雾均匀度、按压手感与长期使用的密封可靠性。从拆解的三维结构来看，整套组件分为瓶身连接基座、吸液管路、泵芯柱塞、复位弹簧、按压喷头、密封端盖几个核心部分，各部件的配合公差需要严格控制，才能避免漏液、按压卡顿、喷雾不成雾这类常见问题。

　　在实际日用包装场景中，这类泵式喷雾结构不止应用于香水瓶，同样适配化妆水、消毒喷雾、小型家用清洁喷剂等多种液态内容物的包装，不同内容物仅需要调整密封件材质与泵腔容积，即可适配不同粘度的液体输送需求。设计时首先要确定泵体的单次按压出液量，常规香水瓶的单次出液量控制在0.12-0.2ml区间，这个剂量既可以保证香水覆盖足够的皮肤面积，又不会因为单次喷出量过大造成浪费，对应的泵腔内部容积就需要围绕这个参数做匹配，同时要考虑柱塞的行程长度，行程过短会导致按压时需要施加的力过大，行程过长则会让喷头按压幅度过大，使用手感突兀。

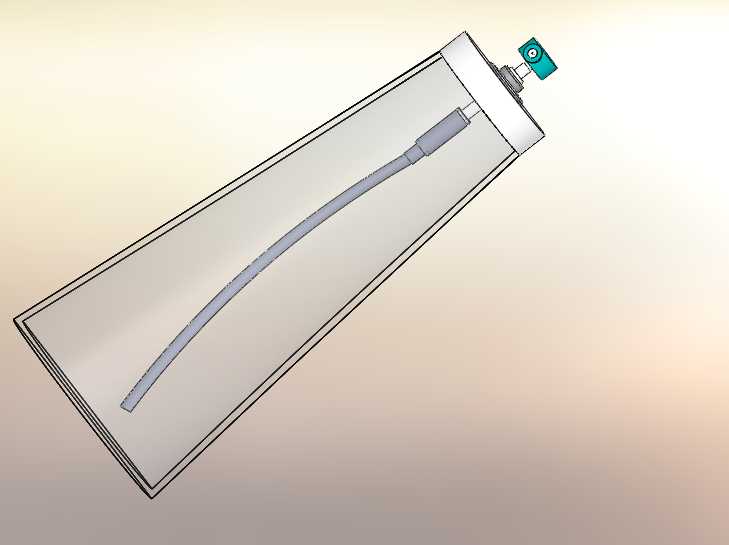

　　瓶身部分采用半圆弧面的薄壁结构设计，壁厚控制在1.2-1.8mm区间，既可以保证玻璃或者PET材质成型时的结构强度，避免灌装、运输过程中出现开裂，也不会因为壁厚过大造成材料浪费。瓶身与泵头的连接采用标准的螺纹卡口结构，这个接口尺寸需要匹配行业通用的泵头规格，方便后续灌装生产线的自动化旋盖装配，基座与瓶口接触的位置需要设计一圈密封胶圈的安装槽，胶圈的压缩量控制在25%-30%之间，压缩量过小会出现密封失效漏液，压缩量过大则会导致装配时旋盖扭矩过大，增加生产线的设备负载，同时消费者日常使用时也难以自行拧开补充内容物。

　　吸液管的长度设计需要匹配瓶身的内部深度，管路末端要距离瓶底内表面0.8-1.2mm，距离过近会导致瓶底残留的少量液体无法被吸出，降低内容物的利用率，距离过远则会导致管路在瓶内晃动幅度过大，运输过程中容易出现脱落弯折的问题。管路本身采用低密度聚乙烯材质，具备一定的柔韧性，装配时可以顺着瓶身的弧度自然弯曲，不会因为瓶身的弧形结构出现折管堵死的问题。

　　泵芯部分的柱塞与泵腔采用小间隙配合，配合面的表面粗糙度需要达到Ra0.8以下，同时搭配微型复位弹簧，弹簧的弹力曲线需要经过调校，保证按压初始阶段的力值在15-20N区间，按压到底的力值不超过25N，这个力值范围适配大多数消费者的手指按压力度，不会出现按不动或者按压过于绵软的问题。泵芯内部的单向阀结构采用玻璃珠或者硅胶锥阀设计，保证按压时阀片封闭吸液管路，液体从喷头通道压出，松开按压时阀片打开，泵腔内部形成负压将瓶内液体吸入泵腔，完成下一次喷雾的储液准备，这个单向阀的密封性能直接决定了泵体的自吸能力，如果密封失效，就会出现多次按压都无法喷出液体的问题。

　　喷头部分的流道末端设计了离心式雾化槽，液体经过高压从流道进入雾化槽后，会沿着螺旋槽产生旋转，从喷孔喷出时在空气剪切作用下形成均匀的细小雾滴，喷孔直径控制在0.2-0.3mm区间，孔径过大会导致喷出的液滴过大，形成水柱影响使用体验，孔径过小则容易被内容物中的沉淀杂质堵塞，长期使用可靠性下降。喷头的上盖部分做了圆弧过渡的外形设计，贴合手指指腹的接触弧度，提升按压时的接触舒适度，同时喷头与泵芯的连接采用卡扣结构，方便装配时快速扣合，不需要额外的粘接或者紧固件。

　　整套结构的所有外露部件都做了圆角处理，没有尖锐的棱角，避免日常使用时划伤手指，各部件的装配顺序也适配自动化组装的工艺要求，不需要复杂的工装即可完成整机组装，适合大规模量产的生产节奏。在结构验证阶段，还需要考虑泵头的耐久性能，保证至少经过3000次按压循环后，仍然保持稳定的出液量与密封性能，不会出现弹簧疲劳、柱塞磨损漏液的问题，同时要适配-10℃到50℃的存储温度范围，避免极端运输环境下密封件变形、弹簧弹力变化导致的功能失效。
