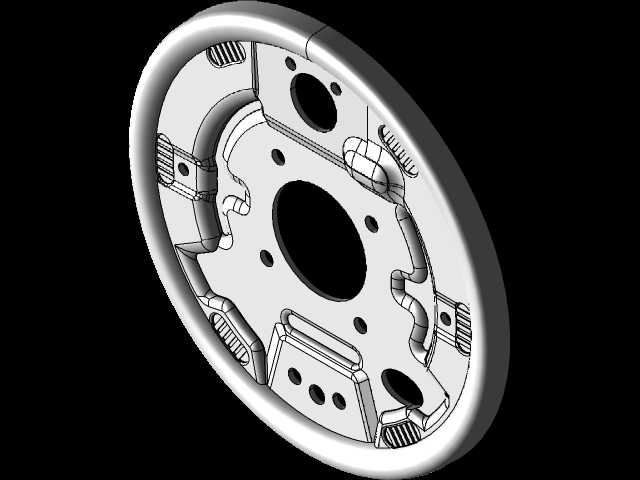

铃木车型鼓式制动器底板制动衬板结构

　　在轻型乘用车与小型商用车的鼓式制动系统中，制动器底板作为整个制动机构的安装承载基体，承担着固定制动蹄、驻车制动拉索导向、轮缸安装定位以及阻挡制动粉尘、泥水侵入制动腔的多重作用，本次建模的这款衬板结构，适配铃木系列小型车型的后鼓式制动单元，同时兼顾行车制动与驻车制动的安装承载需求。

　　从实际装车场景来看，这类制动底板多用于A0级燃油乘用车、小型载货微卡的后轮制动系统，安装在车桥转向节（后轮为驱动桥桥壳法兰）端面，整个制动鼓罩在底板外侧，行车过程中制动蹄在液压轮缸的推动下向外张开，摩擦制动鼓内壁实现减速，而驻车制动时，拉索拉动底板上的摇臂机构，驱动制动蹄机械张开实现锁止。这款底板的结构设计完全围绕这两个核心工况展开，没有冗余的结构特征。

　　先看安装边界，底板中心的大通孔是为车桥半轴或者轮毂轴承座预留的过孔，孔径匹配对应车型的轮毂单元尺寸，围绕中心孔环形分布的多个小孔，是底板与桥壳/转向节连接的螺栓过孔，孔位的位置度公差在建模时严格按照实车装配基准设定，保证装车后制动鼓与制动蹄的同轴度，避免出现制动偏磨、踏板抖振的问题。底板边缘的环形翻边是结构加强的关键，整个底板采用冲压成型工艺，翻边高度经过反复校核，既保证整体刚度，避免制动时底板受制动蹄反力出现形变，又不会和旋转的制动鼓内壁发生运动干涉。

　　再看功能特征的设计思路，底板上冲压成型的多个凸台与凹槽，分别对应制动蹄的支撑销安装位、轮缸固定位、驻车拉索的导向卡槽以及制动蹄回位弹簧的挂接点。其中几个带加强筋的凸台位置，是制动蹄工作时的主要受力点，建模时特意保留了冲压圆角与局部加厚的特征，避免应力集中导致底板在反复制动载荷下出现开裂。边缘分布的几个异形缺口，是为了适配制动间隙自动调整臂的布置，同时预留制动粉尘的排出通道，避免长期使用后粉尘堆积在制动腔内导致制动拖滞、异响。

　　从结构细节来看，底板上的多个小圆孔除了螺栓固定作用外，还有部分是用于安装制动蹄的限位销，限制制动蹄的轴向窜动量，保证制动蹄在张开、回位过程中始终保持正确的工作姿态，不会出现偏斜。驻车制动摇臂的安装位设置在底板侧方的凸台上，凸台的高度经过匹配，保证拉索拉动摇臂时的转动行程刚好能驱动制动蹄达到额定的驻车制动力矩，不会出现行程过大导致手刹拉柄行程过长，或者行程过小导致制动拖滞的问题。

　　建模过程中，所有冲压特征的圆角都按照实际冲压工艺要求设置，避免出现直角结构导致冲压时板材开裂，同时各个安装孔的位置都以中心孔为基准标注位置尺寸，保证加工时的基准统一，符合汽车零部件的加工工艺要求。整个底板的板材厚度匹配车型的载荷要求，在保证结构强度满足GB7258制动性能要求的前提下，尽可能控制零件重量，符合整车轻量化的设计趋势。

　　在实际维修替换场景中，这类底板如果出现变形、开裂，会直接导致制动跑偏、驻车失效等严重安全问题，建模时完整还原了所有安装位的尺寸特征，可直接用于配件的逆向开发、维修替换时的尺寸核对，也可作为制动系统教学演示的三维模型使用，帮助从业者理解鼓式制动器底板的承载逻辑与结构设计要点。需要注意的是，这类零件属于安全件，所有特征的尺寸公差都有严格要求，建模时的特征还原度直接影响后续加工配件的装车适配性，因此每个凸台、每个孔位的相对位置都经过多轮核对，和实车零件完全一致。
