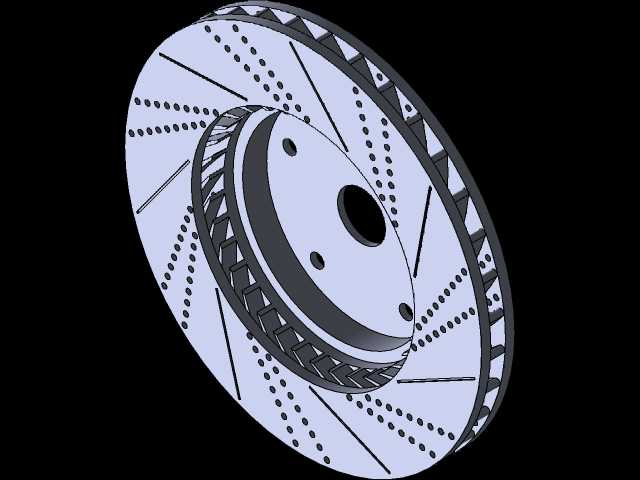

通风划线钻孔式汽车盘式制动盘结构

　　在乘用车与轻型商用车的行车制动系统中，盘式制动结构早已替代传统鼓式制动成为前轮标配，部分性能取向的车型甚至会采用前后全盘式制动配置，核心原因就在于制动盘外露的结构特性，能在连续制动工况下快速散逸摩擦产生的热量，避免热衰退导致制动效能骤降。这款带内部通风道、盘面兼具划线与钻孔结构的制动盘，是面向民用改装与原厂升级场景开发的结构方案，适配多数采用单活塞浮动卡钳的乘用车型，安装孔位遵循主流PCD节圆参数设计，中心定位孔与轮毂轴头的配合公差控制在H7级，安装面平面度公差不超过0.02mm，避免装车后出现制动抖动的问题。

　　从结构设计逻辑来看，制动盘采用双层盘体夹通风道的夹层结构，两层摩擦面之间均匀分布径向布置的散热鳍片，当车轮带动制动盘旋转时，鳍片会像离心风扇叶片一样将盘心区域的热空气向外甩出，同时从盘体中心的通风入口吸入冷空气，形成持续的对流散热通路，相比实心制动盘，连续十次全力制动后的盘面温度能降低120℃以上，大幅减少高温下制动片摩擦系数衰减的幅度。盘面的斜向划线并非装饰结构，其核心作用是在制动片与盘面摩擦时，刮除制动片表面高温形成的碳化层，同时划破雨天行驶时盘面形成的水膜，避免水滑导致第一脚制动效能不足；而盘面均匀分布的钻孔，一方面能进一步增加散热面积，另一方面可以容纳制动过程中产生的磨屑，减少磨屑在摩擦面之间形成的磨粒磨损，延长制动片与制动盘的使用寿命，同时钻孔的存在也能降低制动盘整体的转动惯量，减少簧下质量，提升悬架的响应速度。

　　在实际安装边界上，这款制动盘的摩擦面外径适配15-17寸轮毂的安装空间，摩擦面厚度为28mm，磨损极限厚度标注为26mm，当使用中盘面磨损到极限厚度时必须更换，避免盘体强度不足导致制动失效。盘体与轮毂连接的安装法兰面做了加厚处理，法兰与盘体连接处采用大圆角过渡，避免应力集中导致的盘体开裂，安装螺栓孔采用沉孔设计，螺栓拧紧后头部不会突出法兰面，保证与轮毂安装面的完全贴合。需要注意的是，这类带划线钻孔的通风制动盘，在磨合阶段需要遵循渐进式制动的磨合流程，避免初始阶段全力制动导致盘面局部温度过高形成硬点，后续使用中也要定期检查盘面的跳动量，当端面跳动超过0.05mm时需要进行光碟处理或者直接更换，否则会出现高速制动方向盘抖动的问题。

　　从功能实现逻辑来说，制动盘作为制动系统中旋转的摩擦偶件，需要与制动卡钳上的内外两片制动片配合工作，当驾驶员踩下制动踏板时，制动液推动卡钳活塞将制动片压紧在制动盘的两个摩擦面上，通过摩擦力将车轮的转动动能转化为热能散逸到空气中，从而实现车辆的减速或者停车。相比鼓式制动器的封闭结构，盘式制动盘的散热路径更短，热膨胀量更小，不会出现鼓式制动高温下制动力矩骤增的“刹死”问题，制动踏板的脚感更线性，便于驾驶员精准控制制动力度。这款结构的制动盘在设计时还考虑了热变形的补偿，通风道的鳍片采用不等距分布设计，避免特定转速下通风道产生共振噪音，同时盘面的划线与钻孔采用对称排布，保证盘体旋转时的动平衡精度，出厂前动平衡等级控制在G2.5级以内，避免高速行驶时车轮出现异常抖动。在材料选择上，这类制动盘一般采用高碳灰铸铁材质，碳当量控制在4.2%-4.4%之间，既保证足够的摩擦系数与耐磨性，又能优化材料的阻尼特性，减少制动时产生的尖叫噪音，盘体的摩擦面不做额外的涂层处理，避免磨合期涂层影响制动效能，非摩擦面的防锈涂层采用耐高温电泳工艺，能承受制动时传导的高温，不会轻易脱落生锈。
