鼓式制动器制动蹄弧形支撑结构

　　在商用车鼓式制动系统、小型工程机械行走制动单元、农用机械轮边制动模块的实际应用场景中，这类弧形蹄状支撑件是承担制动力矩传递的核心承载部件，日常作业中需要将制动凸轮撑开的径向推力均匀传导至摩擦片，再通过摩擦片与制动鼓内壁的接触摩擦力实现轮边转速的降低乃至锁止，其结构刚度直接决定制动过程的平顺性与制动力输出的线性度。从实际装车的工况来看，这类部件长期处于交变载荷作用下，制动瞬间的瞬时冲击载荷可达到额定静载荷的3-5倍，同时还要承受制动过程中摩擦片传导过来的高温，常规工况下连续制动时部件本体温度可攀升至200℃以上，因此结构设计阶段必须优先考量应力分布的均匀性，避免局部应力集中导致的疲劳开裂问题。

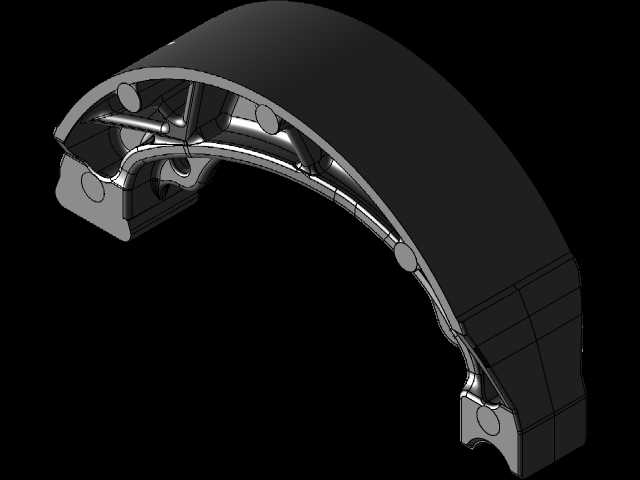

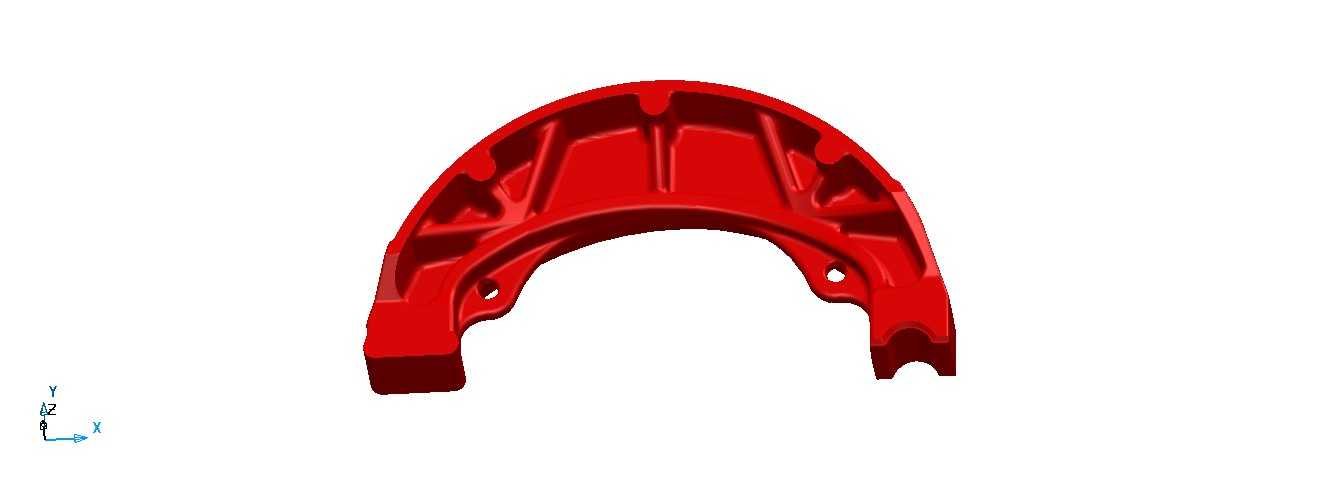

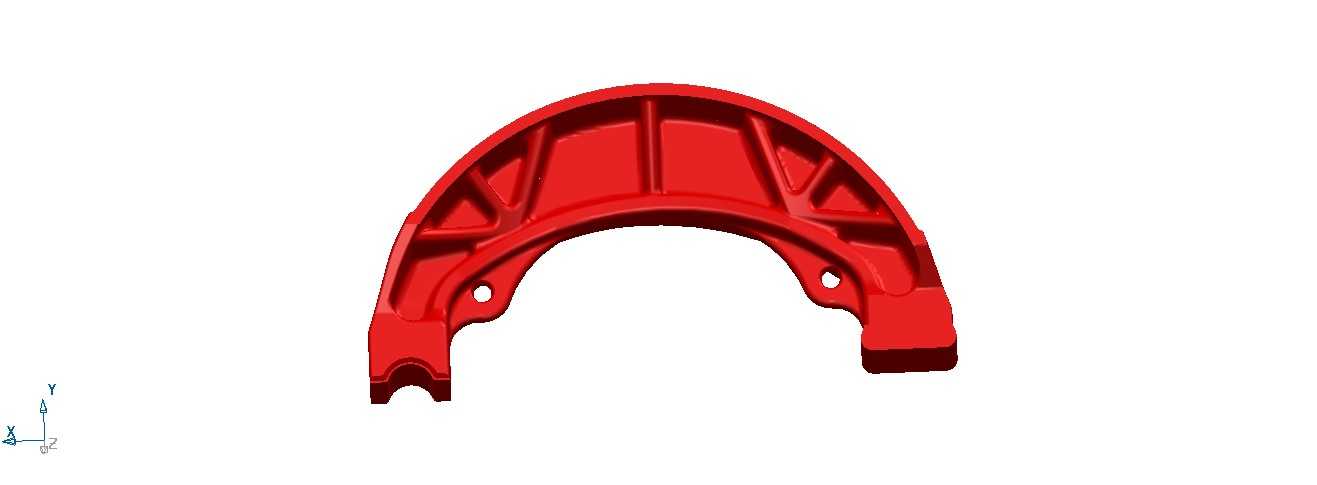

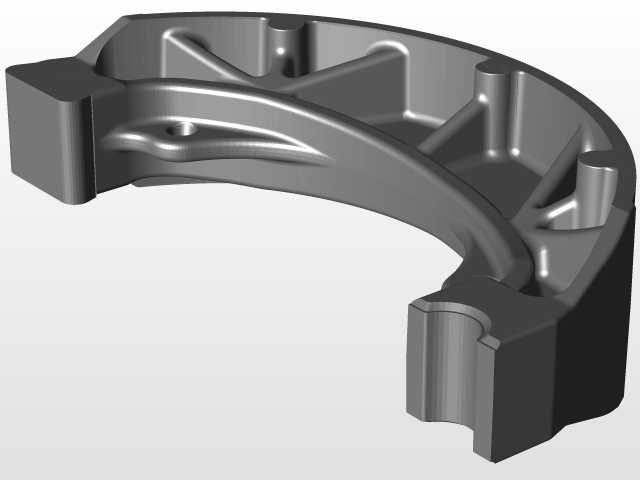

　　观察该部件的结构设计思路，整体采用对称式弧形拱架布局，拱背位置设置多道纵横交错的加强筋结构，筋条的走向完全贴合主应力传递路径，从两端的安装支点位置向拱顶区域平滑过渡，既能够在不额外增加整体壁厚的前提下大幅提升截面抗弯模量，又能避免材料冗余带来的重量上升，符合行走部件轻量化的设计要求。部件两端的安装支点做了差异化结构处理，一端设置带开口的卡槽结构，用于卡接制动蹄支撑销，卡槽的开口尺寸与支撑销的直径公差控制在H8/f7的间隙配合范围，保证制动蹄绕支撑销摆动时无卡滞，同时不会因间隙过大产生制动异响；另一端设置平整的推面，用于承接制动凸轮或者制动分泵的推力输出，推面表面做了局部加厚处理，避免长期受挤压出现压溃变形。部件两侧对称布置的通孔用于安装摩擦片定位铆钉，孔位的位置度公差控制在0.1mm以内，保证摩擦片安装后与制动鼓的贴合面积达到设计要求的95%以上，避免局部接触导致的摩擦片偏磨、制动抖动问题。

　　从安装边界尺寸来看，该部件的弧形外轮廓半径与对应规格制动鼓的内半径保持0.2-0.3mm的设计间隙，保证非制动状态下摩擦片与制动鼓之间不会出现拖磨现象，降低行车过程中的无用功率损耗；部件的整体宽度匹配对应轮边的制动底板安装槽宽度，两侧与制动底板挡边之间预留0.5mm的活动间隙，满足制动蹄摆动过程中的位移空间需求，同时限制蹄片的轴向窜动量，避免制动过程中出现蹄片偏摆。部件的拱腹区域预留了足够的避让空间，不会与轮边的轮毂轴头、油封、轴承等部件产生运动干涉，即使在制动蹄磨损到极限位置、张开量达到最大值时，拱腹位置与周边部件的安全间隙仍能保持在3mm以上，杜绝运动干涉导致的部件卡滞、制动失效风险。

　　在建模过程中，这类部件的曲面过渡需要重点处理，所有筋条与主体连接的位置都做了R3-R5的圆角过渡，避免直角连接带来的应力集中效应，经过有限元仿真验证，在1.2倍额定制动载荷下，部件的最大应力出现在支点与筋条的连接位置，应力值远低于材料的屈服强度，满足10万次以上制动循环的疲劳寿命要求。部件的壁厚设计采用渐变式处理，支点位置、推面位置的壁厚比拱顶区域厚2mm，匹配不同位置的受力大小，在保证结构强度的前提下尽可能降低部件自重，减少轮边的簧下质量，提升行走机构的减震性能。实际生产中这类部件多采用球墨铸铁一体铸造成型，建模时预留了1.5mm的加工余量在安装卡槽、推力面、铆钉孔位置，其余非配合面保留铸造表面即可，不需要额外机加工，能够有效控制生产制造成本，适配批量装车的成本控制需求。
