多模组导向式直线滑动承载滑块结构

　　这款滑动导向部件在非标自动化产线、精密检测工装、小型工位移栽机构里的应用占比不低，很多需要短行程平稳往复移动的工位，都会优先选用这类集成式滑块结构，不用单独拼接导轨、锁块、限位件，能省不少装配调试的时间。从实际使用场景来看，它既可以用在传感器检测工位的微调滑台上，承载视觉相机、检测探头完成毫米级的位置调整，也能装在小型工装夹具的滑动压合端，带动压头完成直线压合动作，甚至在一些桌面级小型加工设备的进给端，也能看到这类结构的应用，适配的负载区间覆盖几百克到十几公斤的常规工位需求，足够应对大部分轻型自动化场景的使用要求。

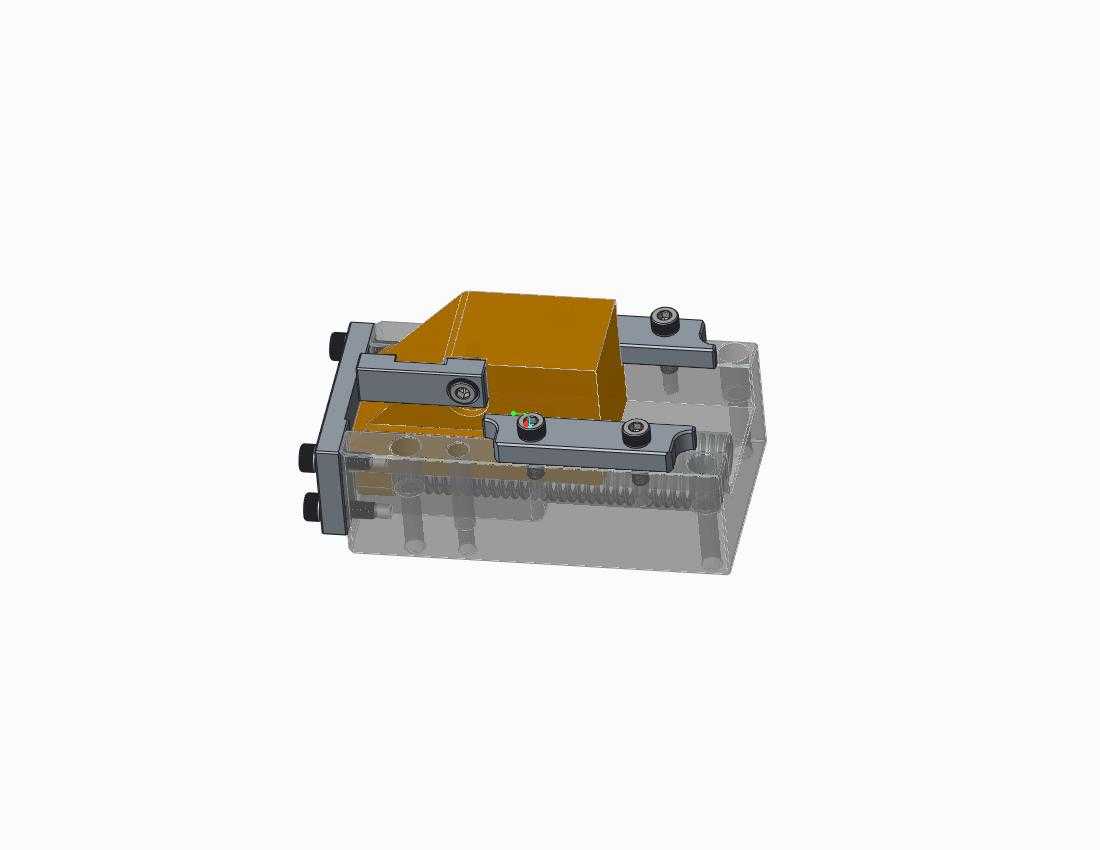

　　从功能特性上看，这款滑块采用了双侧平行导向的结构设计，两侧的导向臂通过铰接锁紧件和下方的滑动基座连接，既保证了滑动过程中的直线度，也能通过调整锁紧件的预紧力，适配不同滑动阻力的使用需求，不会出现运行卡滞或者间隙过大窜动的问题。上方的承载块做了下沉式安装定位设计，安装面预留了标准的螺丝锁付孔位，不管是装检测元件、工装压头还是小型执行器件，都能直接对位锁付，不需要额外做转接板加工，能压缩设计阶段的零件加工周期。滑动基座采用半透明的可视化结构设计，调试的时候可以直接观察内部传动件的运行状态，不用拆开盖板就能排查卡滞、异物侵入的问题，日常维护的便利性比全封闭结构高不少。

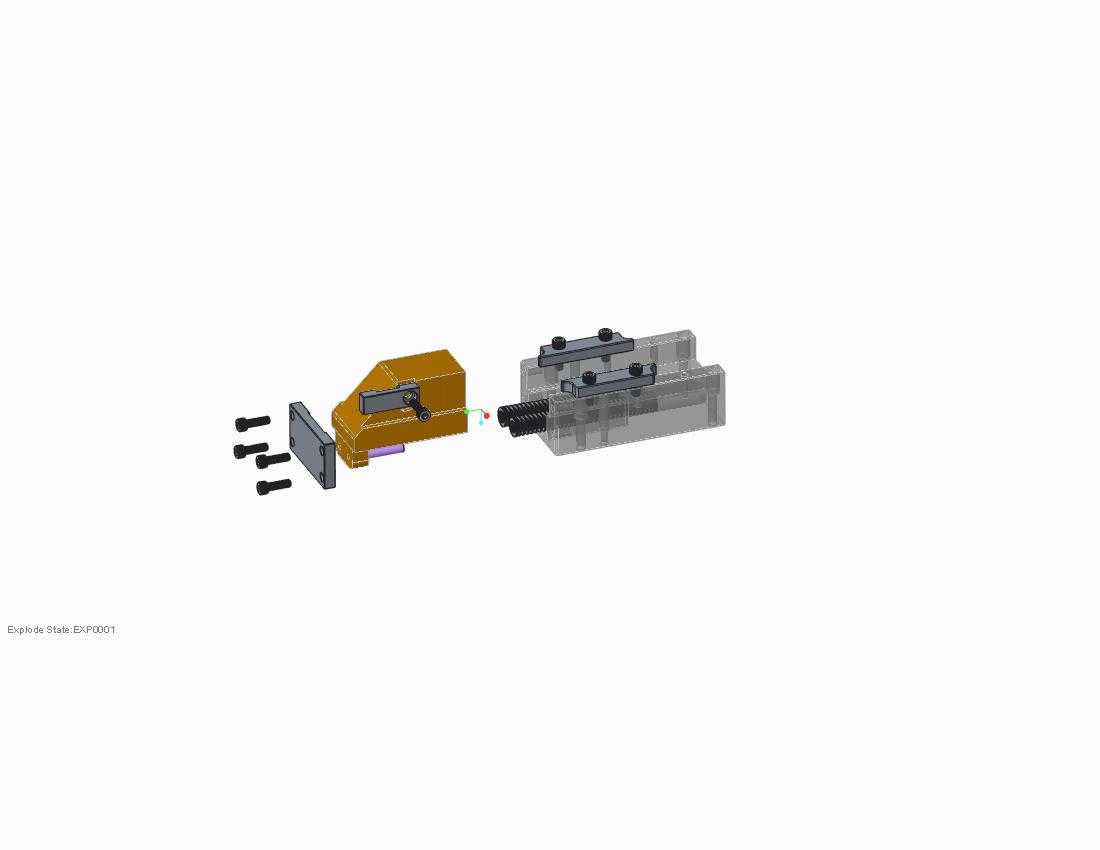

　　设计思路上，这款滑块没有采用市面上常见的标准线轨滑块的分体式结构，而是把导向、承载、锁紧、传动连接几个功能模块集成到了一个整体组件里，对于设计人员来说，选型的时候只需要确认安装边界尺寸、行程长度、负载上限三个参数，就能直接把整个组件嵌入到设备结构里，不用单独计算导轨跨距、滑块预紧力、锁紧件强度这些零散参数，能大幅缩短设计周期。结构上做了防呆设计，两侧的导向臂是不对称的限位结构，装配的时候不会出现装反的问题，车间装配的时候哪怕是新入职的装配工，对照装配示意图也能快速完成组装，不会因为装反导致滑动不畅返工。铰接位置的转轴采用了耐磨衬套设计，长期往复滑动也不会出现转轴磨损导致的间隙变大问题，不用频繁更换易损件，设备的长期运行稳定性有保障。

　　从安装边界和尺寸适配的角度来说，这款滑块的整体安装基面是平整的矩形结构，基座底部预留了四个沉头安装孔，孔位间距符合常规的铝型材安装孔位标准，不管是装在欧标铝型材机架上，还是装在钢板加工的安装平台上，都能直接锁付固定，不需要额外打孔攻丝。整体的横向宽度控制在窄幅区间，哪怕是安装空间比较局促的多工位并排布局场景，也能并排安装多个滑块组件，不会出现相邻组件干涉的问题。滑动行程的预留空间做了冗余设计，两端的机械限位块是可调式结构，用户可以根据自己的实际行程需求，调整限位块的位置来改变实际滑动行程，不用重新加工零件，适配不同工位的行程需求。滑动面做了储油槽设计，日常保养的时候只需要在储油槽里添加少量润滑脂，就能保证长期运行的顺滑度，不用频繁加注润滑剂，维护成本很低。

　　在实际选型应用的时候，需要注意安装基面的平面度误差不能超过常规的机械安装公差要求，如果基面倾斜度过大，会导致滑动阻力变大，长期运行会加剧导向面的磨损。如果是用在有切削液、粉尘的加工场景，需要额外在滑动基座两侧加装防尘挡片，避免异物进入滑动面导致卡滞。承载块上安装的执行元件重心要尽量落在滑块的中心承载区域，如果重心偏载过大，会导致单侧导向臂受力过大，长期运行会出现导向面偏磨，影响滑动精度。这款滑块的锁紧件可以根据实际使用的阻力需求调整预紧力，如果需要滑动的时候手感更顺滑，可以适当调松锁紧螺丝，如果需要滑动到指定位置后有一定的保持力，可以适当调紧锁紧螺丝，不需要额外加装位置锁定结构，就能实现任意位置的停留锁定，适配需要多点位停留的检测、调整工位需求。
