金属薄板切边冲孔复合加工模具结构

　　在五金冲压加工产线中，金属薄板类零件的切边与冲孔工序往往是量产环节的核心工序，传统单工序模需要分别完成切边、冲孔两道工序，不仅需要占用两台冲压设备机位，还需要额外的工序间转运、定位操作，容易出现二次定位偏差导致的孔位与轮廓边的位置度超差，对于批量较大的薄板结构件加工而言，这类误差带来的废品率提升会直接拉高生产综合成本。这套切边冲孔复合模的设计，正是针对厚度0.5-2mm的冷轧薄板、镀锌板类零件的加工需求开发，将两道冲压工序整合在一套模具的单次冲压行程内完成，从工艺端减少工序周转带来的误差累积。

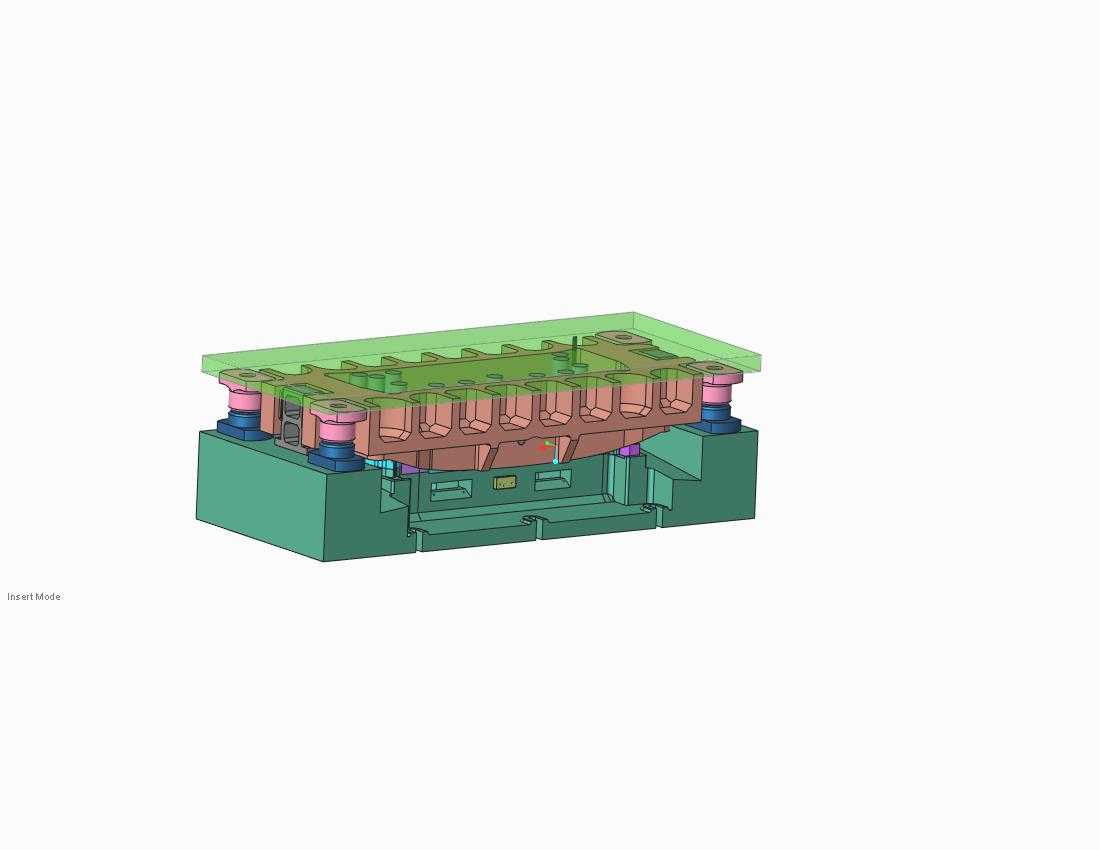

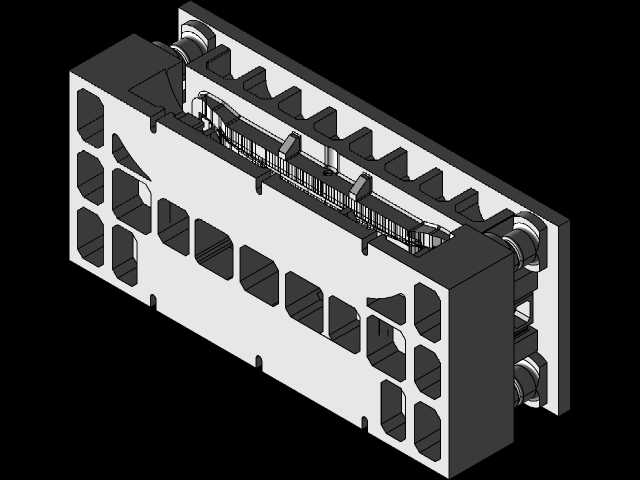

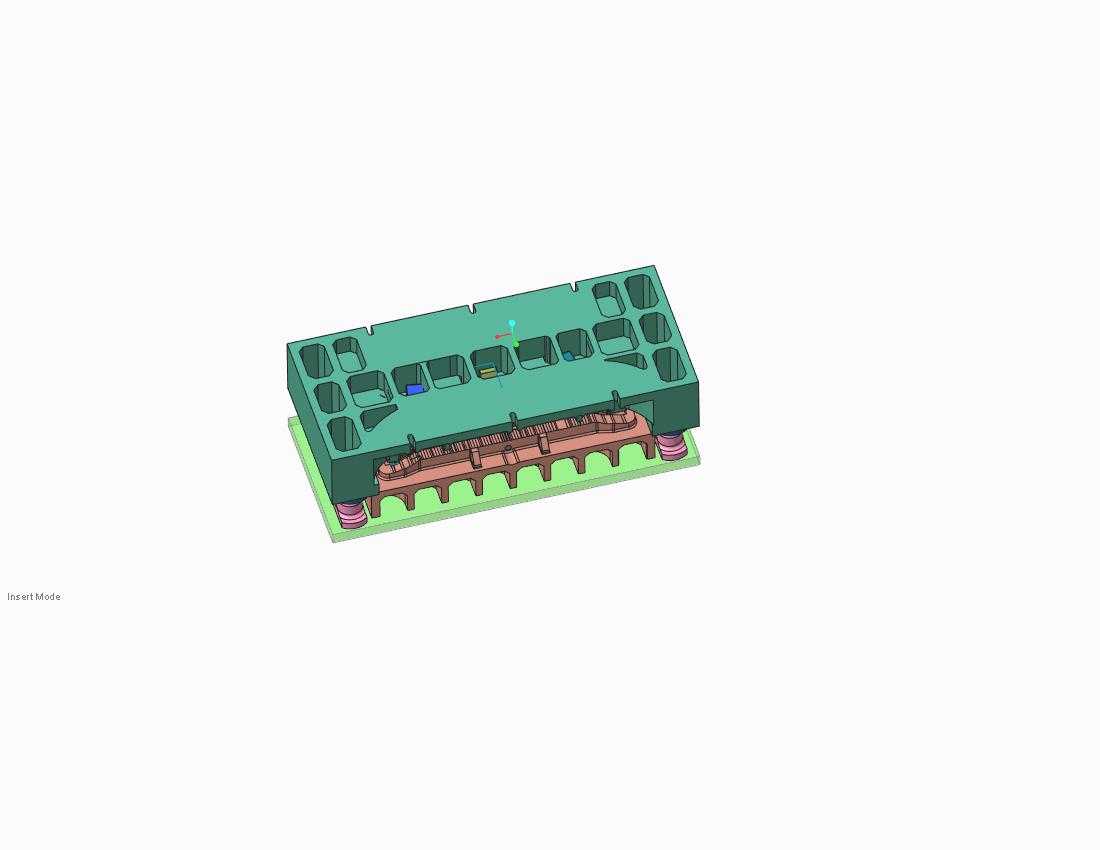

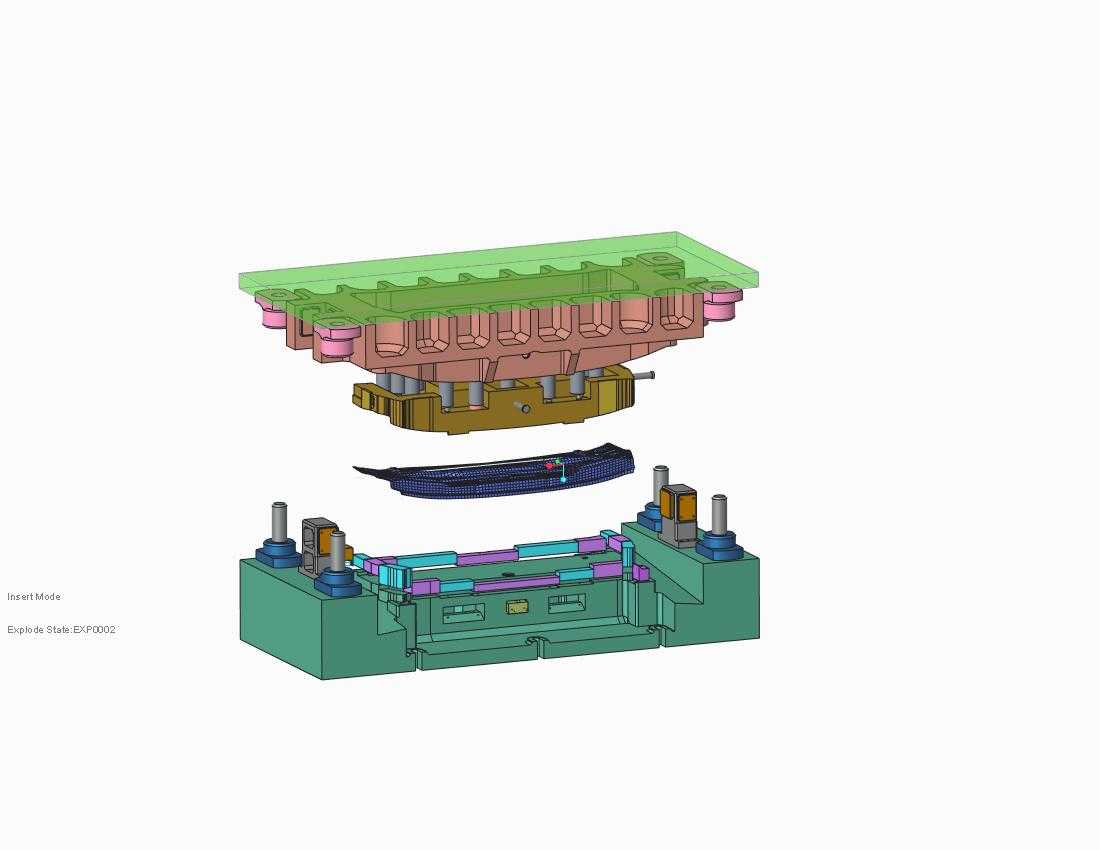

　　从模具整体结构来看，整套模架采用标准后侧导柱模架作为基础承载结构，导柱导套配合间隙控制在H7/h6精度区间，能够保证上下模合模过程中的运动同轴度，避免长期冲压过程中出现啃模、刃口崩损的问题。上模部分集成了切边凸模、冲孔凸模以及弹性卸料结构，切边刃口根据待加工零件的外轮廓形状做整体仿形设计，刃口垂直段高度取6mm，预留3-4次的刃磨余量，延长模具的整体使用寿命；冲孔凸模根据零件上的不同孔径做阶梯式固定结构，小直径冲孔凸模尾部做加粗处理，避免冲压过程中受到侧向力出现折断问题，所有凸模的固定端都采用台肩式固定，与上模座的安装孔采用过渡配合，装配时不需要额外打销钉即可保证固定可靠性。

　　下模部分对应设置切边凹模、冲孔凹模以及弹性顶料结构，切边凹模的刃口同样做仿形加工，与切边凸模的双边冲裁间隙根据加工板材厚度取料厚的8%-10%，针对不同材质的薄板可以在试模阶段通过垫片微调间隙值，保证冲裁断面的光亮带占比超过料厚的三分之一，减少后续毛刺清理的工作量。冲孔凹模采用镶套式结构，每个孔位对应的凹模套单独加工、压入下模固定板，当某个孔位的凹模刃口出现磨损或者崩损时，可以单独更换对应的凹模套，不需要将整个下模报废重做，大幅降低模具的后期维护成本。

　　模具的卸料与顶料结构均采用矩形弹簧作为弹性元件，卸料板的行程根据料厚加上导正销的导入长度设置为15mm，保证开模状态下卸料板能够高出凸模刃口8-10mm，既可以在冲压前对板材起到预压紧作用，避免薄板冲压过程中出现翘曲变形，也能在冲压完成后将箍在凸模上的废料顺利卸下。下模的顶料板在冲压过程中会随着上模下行被压至与下模刃口端面齐平，开模时在弹簧力作用下将卡在切边凹模内的成品零件顶出，方便操作人员或者自动化取料机构取件，顶料板上对应所有冲孔凸模的位置都做了避让孔，避免合模时出现干涉。

　　从安装边界来看，这套模具的上模座、下模座的安装槽尺寸适配常见的160吨开式压力机的工作台面与滑块安装尺寸，模柄采用标准直径50mm的压入式模柄，与滑块的模柄孔配合后可以通过螺栓锁紧，不需要额外制作过渡连接法兰。模具合模状态下的总闭合高度为280mm，开模状态下的最大高度为380mm，适配压力机的闭合高度调节区间，安装时只需要调整压力机滑块的行程位置，保证凸模进入凹模的深度在1-2mm即可，不需要对压力机做额外改造。

　　在实际应用场景中，这类复合模多用于家电钣金、电子五金、汽车小型冲压件的量产加工，单次冲压行程即可同时完成零件外轮廓的裁切和内部所有孔位的冲制，相比单工序模生产效率可以提升一倍以上，同时因为板材在一次定位中完成所有冲裁动作，零件的孔位与外轮廓的位置度公差可以控制在±0.05mm以内，能够满足绝大多数精密薄板零件的尺寸精度要求。设计过程中针对薄板冲压容易出现的变形问题，特意在卸料板和顶料板上增加了多处弹性顶销，在冲压全程对板材的非冲裁区域保持恒定的压紧力，避免冲裁时材料流动导致的零件平面度超差，冲制完成的零件不需要额外做校平工序即可直接进入后续的表面处理或者装配环节。

　　模具的所有冲裁刃口部分都采用Cr12MoV合金工具钢制作，淬火硬度控制在HRC58-62，既有足够的硬度保证刃口耐磨性，也有适当的韧性避免冲压过程中出现崩刃，非刃口的模座、固定板、卸料板等结构件采用45号钢制作，在保证结构强度的前提下控制模具的整体制造成本。导向件、弹性元件等标准件全部采用行业通用标准规格，后期维护更换时不需要单独定制，能够减少设备停机等待配件的时间，适配量产产线的连续生产需求。
