CNC雕刻机Z轴倾斜导向丝杠进给结构

　　这套Z轴进给结构主要适配桌面级及小型龙门式CNC雕刻、PCB铣削、软金属精雕加工场景，是雕刻设备里直接决定加工深度精度、垂直进给稳定性的核心执行单元，区别于常规直连丝杠的Z轴布局，这套结构采用倾斜导向丝杠的布置逻辑，能在有限的安装空间内压缩Z轴整体竖向占用尺寸，同时兼顾主轴高速运转时的抗偏载能力。

　　从实际加工场景的使用需求来看，小型CNC设备常面临安装空间局促、加工时Z轴下探易出现颤振的问题，常规垂直布置的丝杠需要在主轴安装板上方预留足够的电机安装位，会抬升整个龙门的整体高度，间接降低设备整体刚性。这套倾斜导向的丝杠布局，将驱动电机布置在滑座侧上方位置，通过斜置的丝杠副将旋转运动转化为滑座的垂直进给动作，配合双侧平行布置的线性导轨承担径向载荷，让丝杠仅承受轴向进给力，大幅降低丝杠副的径向磨损，长期运行下的进给精度保持性更好。

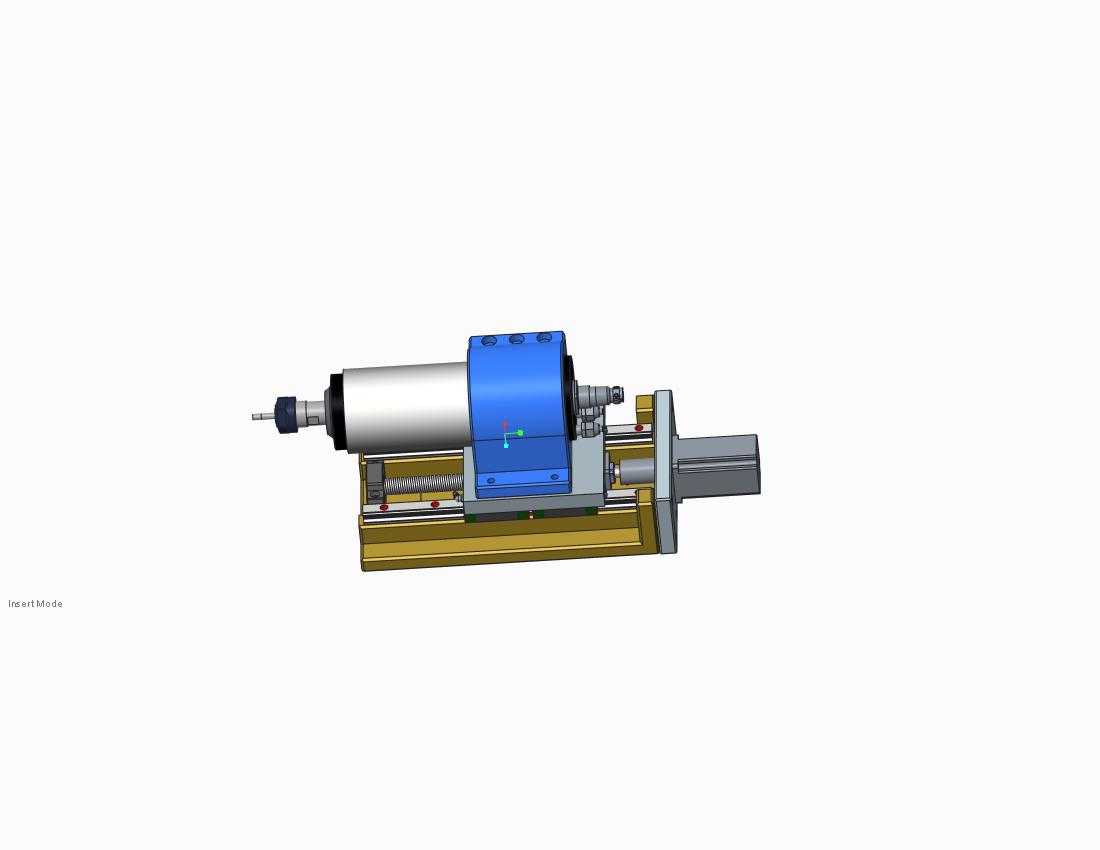

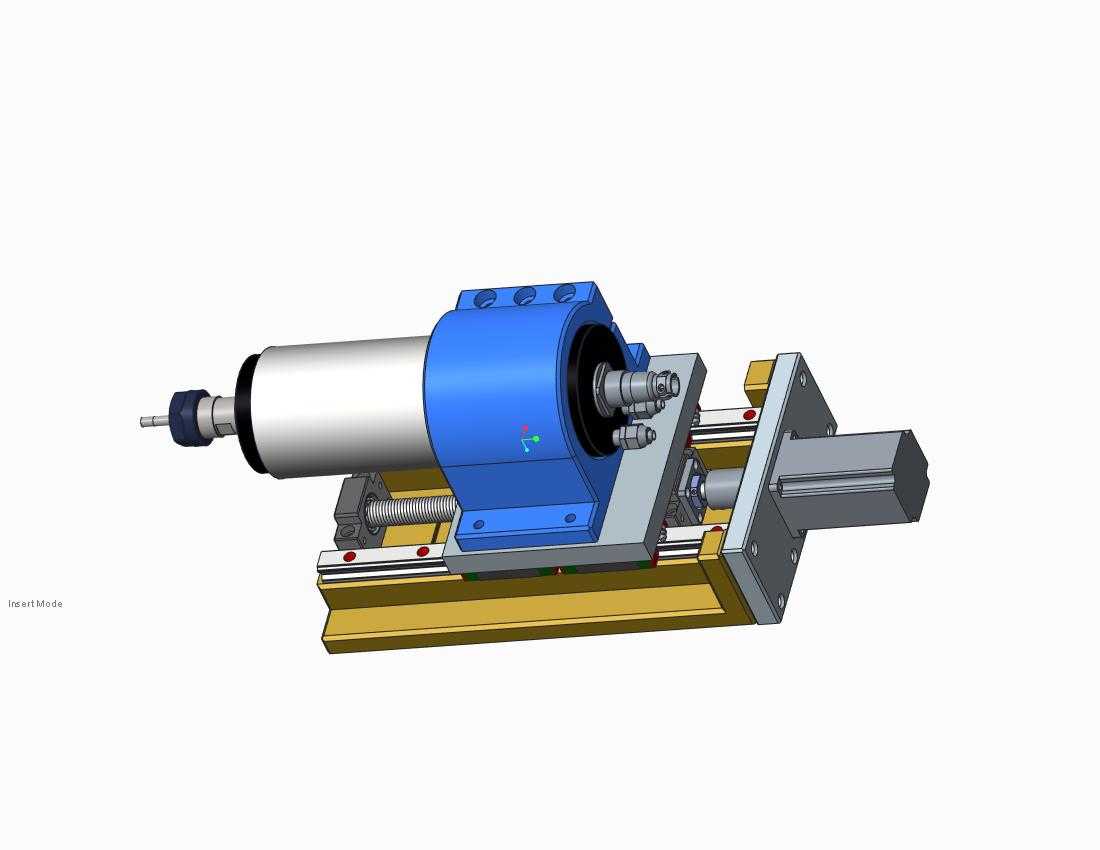

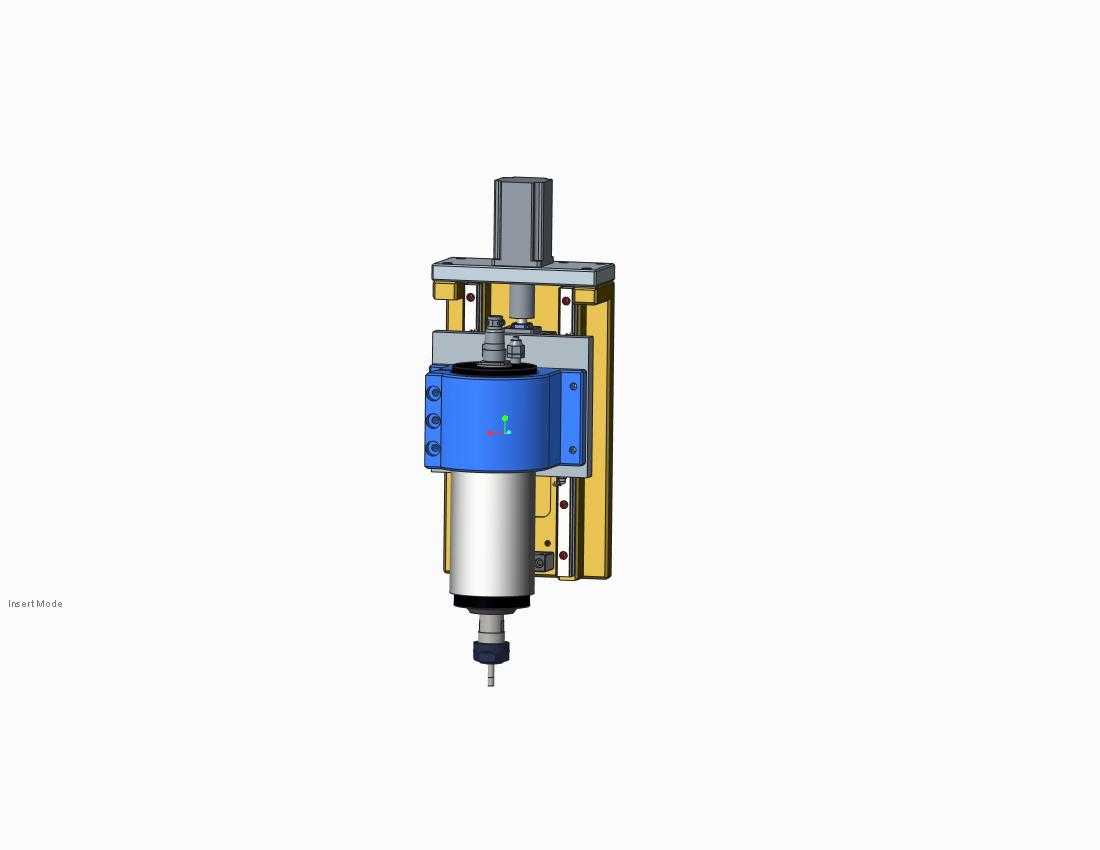

　　结构功能层面，这套单元集成了主轴夹持、进给驱动、导向限位三个核心模块：主轴夹持位采用环抱式锁紧结构，适配直径65mm/80mm系列的风冷高速雕刻主轴，锁紧接触面做了防滑纹理处理，避免高速铣削时主轴出现周向转动或轴向窜动；导向部分采用双列直线导轨搭配四个滑块的布置，滑座上下运行的平行度公差可控制在0.02mm以内，能满足亚克力、PCB、铝合金等材料的精雕加工精度要求；丝杠副采用滚珠丝杠结构，导程匹配常用的5mm规格，搭配42/57系列步进电机即可实现0.01mm级的单步进给分辨率，进给速度范围覆盖0-5000mm/min，完全适配小型雕刻机的进给参数需求。

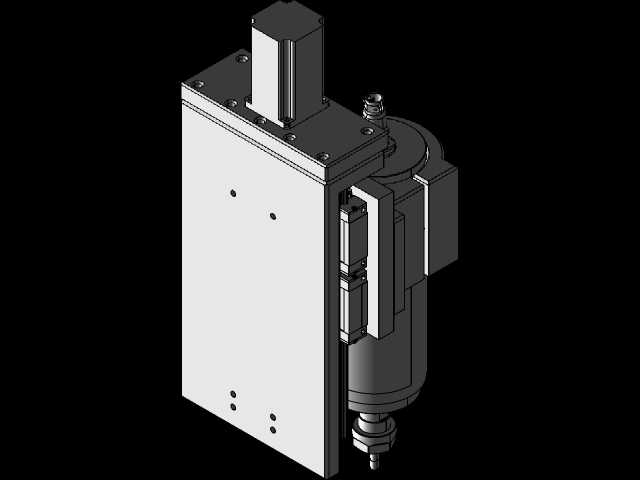

　　设计思路上，这套结构优先考虑了安装适配性与维护便捷性：整个滑座的安装背板采用标准铝型材安装孔位设计，可直接适配2020、3030、4040系列工业铝型材搭建的龙门机架，不需要额外加工转接板；导轨、丝杠的润滑注油孔都预留了外露操作空间，日常维护时不需要拆解整个滑座即可完成润滑保养；行程两端都预留了硬限位块安装位与光电限位开关的安装槽，用户可根据自身加工行程需求调整限位位置，有效防止Z轴超程撞机。

　　安装边界尺寸方面，这套Z轴单元的整体宽度控制在120mm以内，背板安装孔距为90mm，适配龙门横梁宽度100-150mm的小型雕刻设备；Z轴有效行程可根据需求选配100mm、150mm两种规格，满行程下的滑座伸出长度不会超过背板总高度，不会出现重心过度偏移的问题；主轴安装位的中心到背板安装面的距离控制在60mm，加工时主轴刀具的加工范围可完全覆盖龙门下方的工作台面，不会出现加工盲区。

　　实际运行过程中，倾斜布置的丝杠还能抵消一部分滑座与主轴的自重下坠力，相比垂直丝杠结构，电机保持力矩的需求可降低约20%，选配更小扭矩的电机即可满足驱动需求，进一步压缩设备成本与安装重量；滑座的配重通过丝杠副的自锁特性与电机抱闸配合实现，断电状态下不会出现滑座下坠砸坏工件或工作台的问题，安全性更有保障。在加工硬木、亚克力等易产生切削振动的材料时，双侧导轨的支撑结构能有效吸收主轴高速运转产生的径向振动，加工表面的粗糙度可稳定达到Ra1.6以下，满足常规精雕加工的表面质量要求。
