XHP连接器三维结构设计方案

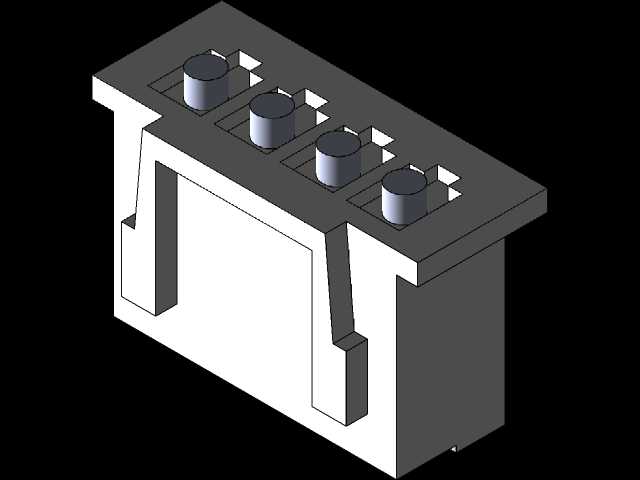

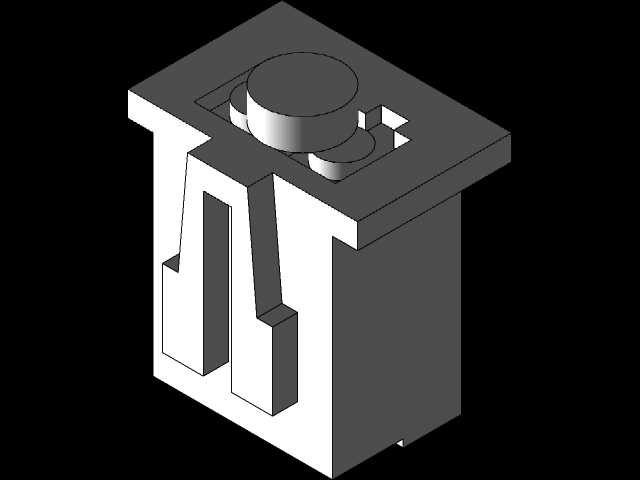

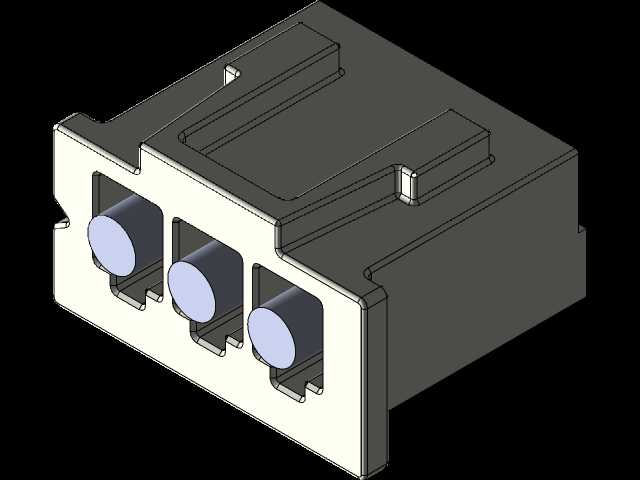

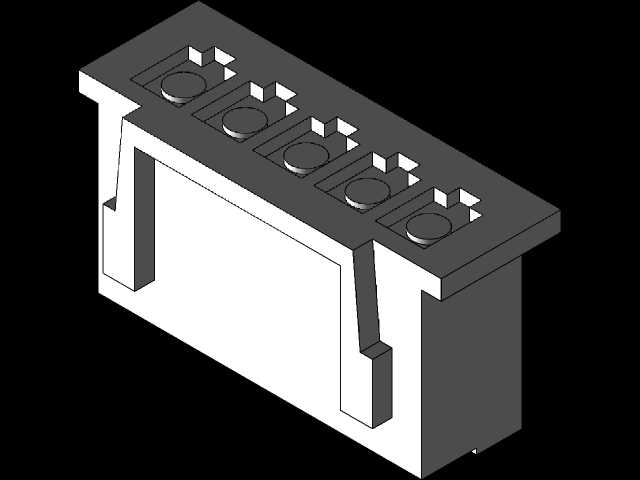

　　在工业传感检测、低压信号传输的布线场景里，这类插接件的结构合理性直接决定了整套检测回路的抗干扰能力与长期运行稳定性，很多现场出现的信号丢包、接触不良问题，追根溯源都是插接件的安装配合、结构设计没有匹配实际工况的安装边界导致的。这款XHP插接结构采用了卡扣式基座加顶部接触端子的布局，主体基座采用矩形方体结构，侧面设置了两道对称的弹性卡爪，卡爪的开槽深度与壁厚经过反复校核，既保证了插接到位后有足够的卡紧力避免受振动松脱，又不会因为插拔力过大导致现场装配时卡爪断裂，卡爪外侧的导向斜面做了15度的倒角处理，对准安装孔位时不需要完全目视对位就能顺利滑入，适配自动化产线的快速装配需求。顶部的端子安装位采用沉台设计，圆形接触端子嵌入沉台内部，

　　沉台的侧壁高度刚好覆盖端子的压接部位，避免外部线束拉扯时直接作用在接触点上，同时相邻端子之间设置了隔断筋，能有效避免相邻引脚之间的积尘、凝露导致的绝缘下降问题，对于工业现场多粉尘、温湿度波动大的传感布线场景，这种隔断结构能大幅降低信号回路的短路故障概率。从安装边界来看，这款插接件的基座宽度适配标准的传感设备接线端口尺寸，安装时不需要额外在设备面板上扩孔，卡爪的卡接行程控制在2.5mm，卡入面板后基座与安装面的贴合间隙控制在0.1mm以内，不会出现安装后晃动的问题，顶部的端子排布间距符合常规信号接线的安全爬电距离要求，即使在额定电压下长期工作，相邻端子之间也不会出现爬电击穿的风险。设计过程中针对插接件的受力场景做了针对性的结构优化，

　　比如卡爪的根部做了圆角过渡，避免应力集中导致的疲劳断裂，基座底部的空腔结构既减轻了整体重量，又给线束的压接端预留了足够的容纳空间，不会出现线束压接后外壳无法扣合的问题，顶部的端子固定位采用过盈配合结构，端子压入后不需要额外点胶固定就能承受规定的轴向拉脱力，简化了生产装配的工序。在实际应用中，这类插接件主要配套各类工业传感器的信号输出端接线，用来实现传感器与控制回路之间的快速插拔连接，相比传统的螺丝压接接线方式，这种卡扣式插接结构的装配效率能提升三倍以上，而且后期维护更换传感器时不需要重新剥线压接，直接拔插就能完成更换，大幅缩短了设备的停机维护时间。结构建模时对所有配合面的公差做了合理分配，卡爪与安装孔的配合采用间隙配合，

　　公差带控制在0.05-0.12mm之间，既保证插拔顺畅，又不会因为间隙过大导致接触电阻波动，端子与沉台的配合采用过渡配合，保证端子安装后不会出现倾斜偏移，避免插接时出现针脚歪折的问题。另外，基座的外壁设置了防滑纹理，现场徒手插拔时能提供足够的摩擦力，不需要借助工具就能完成操作，对于狭小安装空间内的布线作业非常友好，整体结构没有多余的复杂曲面，所有壁厚保持均匀，既适合注塑批量生产，也能保证成型后的尺寸稳定性，不会出现缩水、变形等注塑缺陷影响装配精度。
