链条传动式垂直升降摆臂机械执行机构

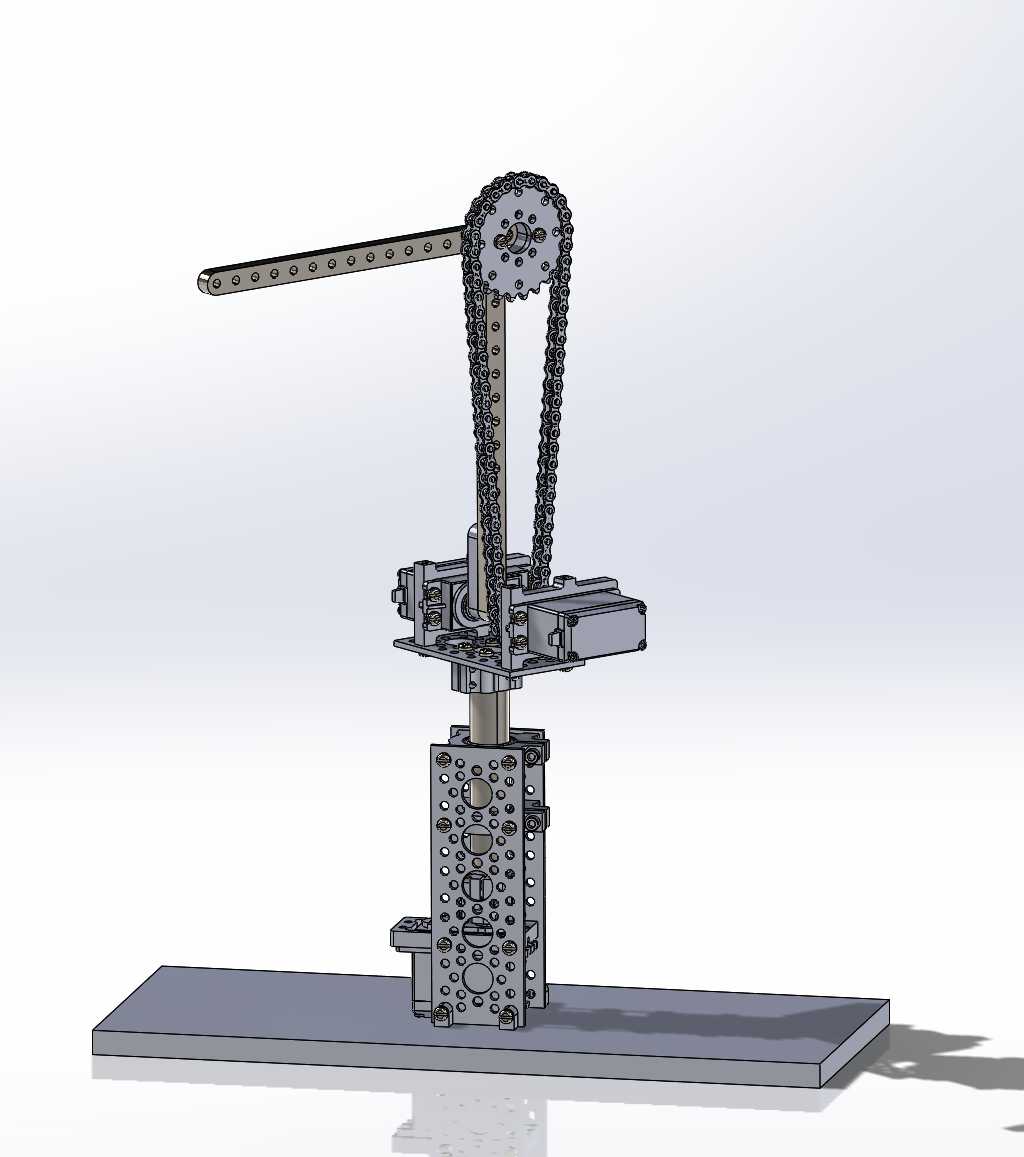

　　这套摆臂执行机构的设计初衷，是面向小型工位的物料转运、工序间工件递送来做的结构方案，在3C电子小零件装配、轻工产品包装工位、教学实验实训台这类场景里，这类结构不需要大负载能力，但要兼顾动作可靠性、组装便捷性和成本可控性，相比多关节工业机器人的复杂结构，这套机构用极简的传动逻辑就能完成固定轨迹的抬升、摆转、伸臂动作，适配小范围固定路径的重复作业需求。从结构组成来看，整套机构分为底座安装段、垂直升降段、摆臂传动段三个核心部分，底座采用带密集安装孔的立式立柱搭配平板安装基座，基座上预留的通孔可以直接通过T型螺栓固定在铝型材工作台或者钢制工装台面上，安装边界的设计充分考虑了现有工位的改造适配需求，不需要对原有工作台做大规模开孔加工，

　　基座的平面度公差控制在0.1mm以内，保证立柱安装后的垂直度，避免升降过程出现卡滞。垂直升降段采用直线光轴配合滑动衬套的导向结构，驱动源布置在立柱侧方，通过齿轮啮合带动立柱内部的升降丝杆实现臂部整体的高度调整，升降行程的设计覆盖了常见工位上下料的高度差范围，从工作台面到上层输送线的高度差基本都能适配，升降过程的导向间隙做了预紧调整，避免臂部伸出后出现晃动，保证末端取放件的位置精度。摆臂的回转和伸臂动作采用链条传动实现，顶部的链轮和臂身内部的传动链配合，当顶部链轮做定轴回转时，链条带动伸臂做直线伸缩动作，同时整个回转支座可以绕垂直轴做180度范围内的摆转，两个动作的配合可以覆盖以立柱为中心、臂长为半径的扇形作业区域，相比齿轮齿条传动，

　　链条传动的容错率更高，对安装精度的要求更低，组装时不需要做复杂的齿侧间隙调整，普通的装配人员按照装配指引就能完成整套机构的组装调试，这也是这套结构面向组装实训场景做的设计优化。臂身采用带等间距安装孔的型材结构，末端可以根据实际作业需求加装气动夹爪、真空吸盘、小型工装夹具等执行末端，安装孔的孔距采用通用的工业安装孔距标准，不需要额外做转接板加工就能适配市面上大部分小型气动执行元件。整套机构的传动部件全部采用外露式布置，一方面是降低整体的制造成本，不需要做复杂的护罩壳体，另一方面也方便日常的维护保养，链条的张紧度调整、润滑脂加注都可以直接操作，不需要拆解大量结构件。在设计过程中，特意规避了复杂的定制加工零件，

　　大部分结构件都可以采用标准型材、标准链轮、标准紧固件加工组装，只有少量的连接座需要做简单的铣削加工，大幅降低了整套机构的加工成本和加工周期，对于小型加工厂或者教学场景来说，不需要高精度的五轴加工设备就能完成整套机构的制作。从安装边界来看，整套机构的底座占用台面面积较小，不会过多占用工作台的操作空间，臂部完全收回时的投影范围控制在底座周边很小的区域，避免非作业状态下和工位周边的其他设备产生干涉，臂部完全伸出时的挠度经过结构校核，在额定负载下不会出现明显的下弯，保证末端的位置重复精度满足小零件取放的需求。这套结构的动作逻辑简单，不需要复杂的运动控制算法，通过普通的PLC配合限位传感器就能实现动作的顺序控制，对于入门级的自动化改造项目来说，不需要投入过高的控制系统成本就能实现工位的自动化上下料，替代人工完成简单重复的工件转运动作，降低作业人员的劳动强度。
