可缩放尖刺式金属安全围栏结构设计

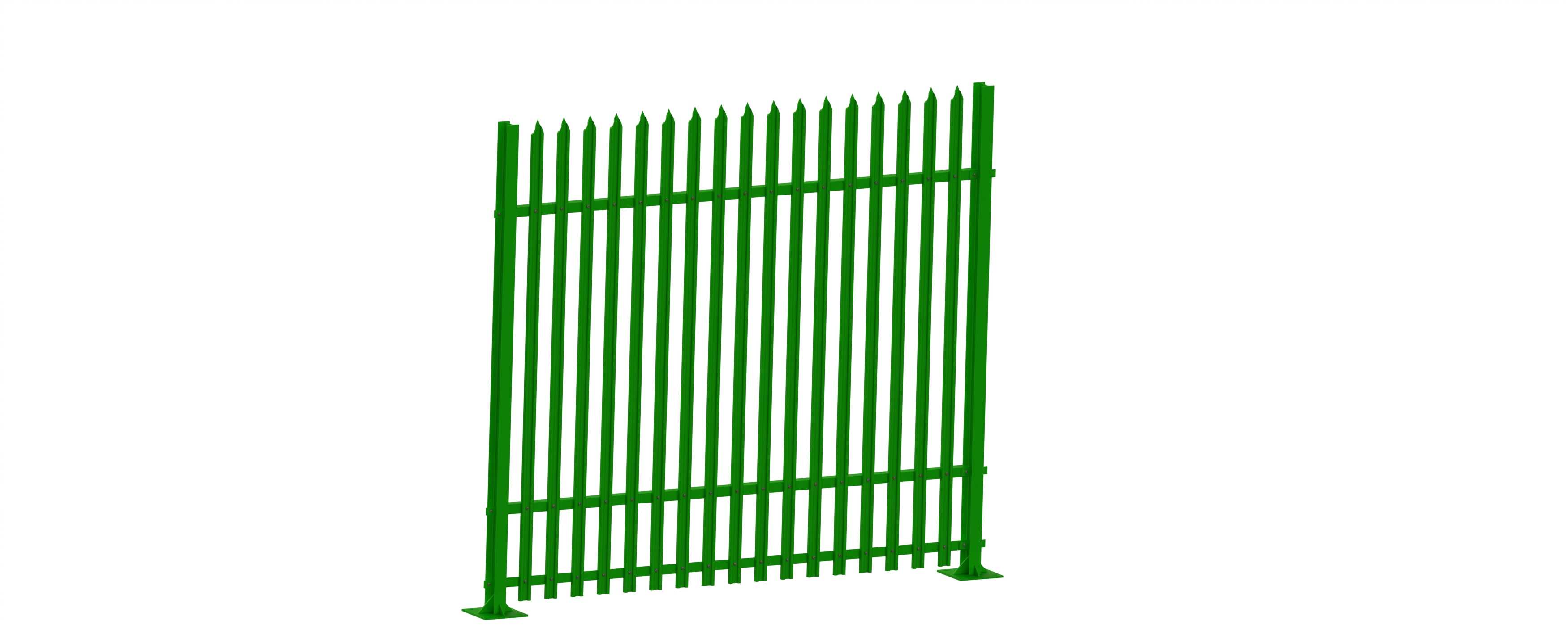

　　这款尖刺式金属围栏的设计，最初是针对厂区周界、设备隔离区、仓储外围这类需要明确物理阻隔同时具备一定防翻越属性的场景做的结构方案，日常做厂区布局规划、设备安全防护改造的时候，这类围栏的选型和结构适配是经常碰到的需求，很多现场工况对围栏的尺寸适配性要求很高，不同的防护区域边界长度、高度要求都不统一，所以在做三维结构的时候特意做了参数化的可缩放设计逻辑，不管是需要调整单组栏片的宽度、整体围栏高度，还是竖杆的间距，都可以通过参数驱动快速调整，不用重新从零搭建结构，能大幅提升不同项目的适配效率。从实际使用的功能来看，顶部的尖刺结构不是为了做装饰，是从防翻越的实际需求出发的，常规的平顶围栏很容易被人员借力攀爬，

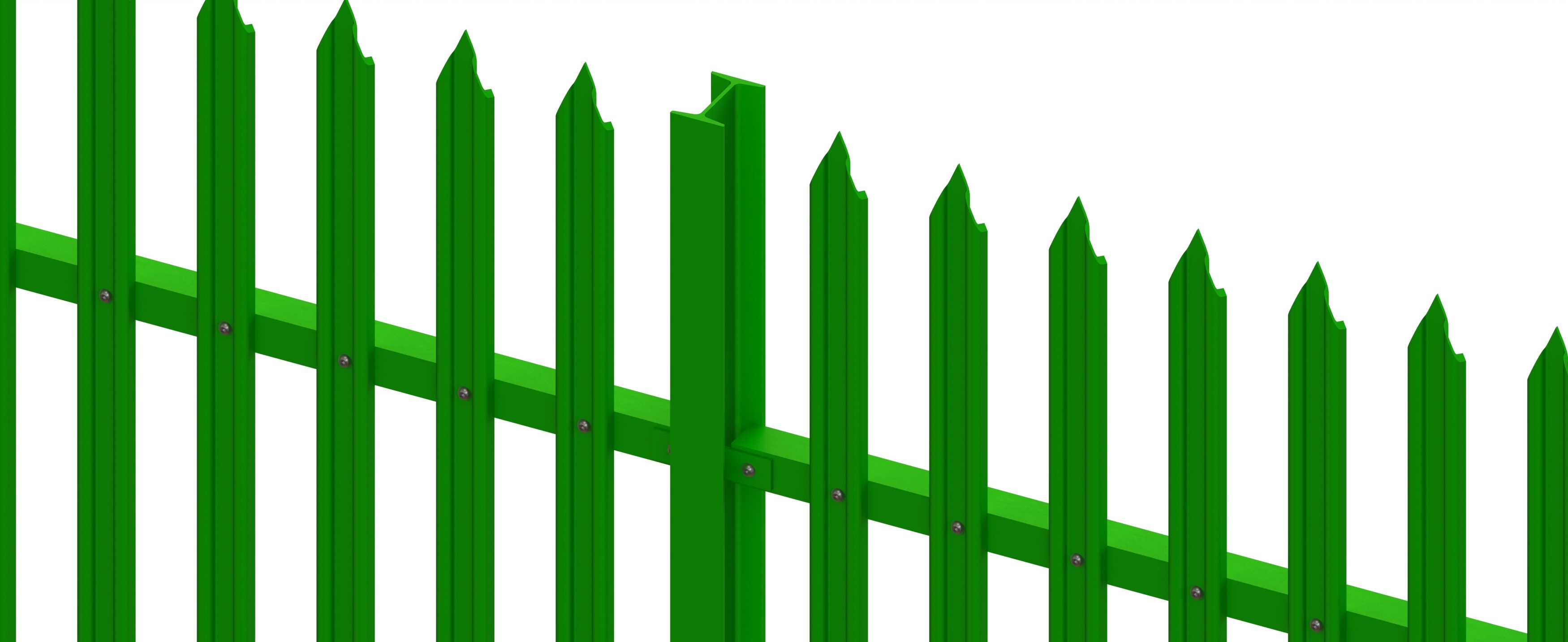

　　尖刺结构的存在可以大幅提升翻越的难度，适合用在仓储重地、电力设备外围、厂区边界这类不允许无关人员随意进入的区域，竖杆采用等间距排布的结构，间距控制在无法让成年人侧身穿过的尺寸，既保证了防护的严密性，也不会因为杆件过密造成材料的浪费，同时通透的结构也不会遮挡安保人员的视线，方便日常的巡检和监控覆盖。结构设计上，横向设置了两道加强横梁，分别布置在竖杆的中上部和靠近底部的位置，和竖杆采用刚性连接的结构，保证整体栏片的结构强度，哪怕受到一定的侧向冲击力，也不会出现竖杆变形散架的情况，底部的安装脚采用带安装孔的法兰式底板，现场安装的时候可以直接通过膨胀螺栓固定在硬化的水泥地面上，不需要做复杂的预埋结构，安装效率很高，

　　也方便后期如果需要调整防护区域的时候拆卸移位。做结构建模的时候，特意考虑了不同现场的安装边界问题，单组栏片的连接端做了通用的对接结构，多组栏片拼接的时候可以直接通过配套的连接件快速固定，不管是做直线型的边界防护，还是需要做转角位置的适配，都可以通过调整拼接角度来实现，不需要额外定制特殊的转角栏片，能降低现场施工的配件种类和安装难度。从材料适配的角度，这个结构默认采用金属板材加工成型的逻辑，所有的杆件都可以通过常规的钣金裁切、折弯、焊接工艺加工实现，没有复杂的异形曲面结构，加工难度低，适合批量生产，表面可以根据使用场景做不同的表面处理，比如户外使用可以做喷塑、镀锌处理提升防锈能力，

　　室内设备隔离使用可以做不同颜色的喷塑来匹配厂区的整体视觉标识，比如用在设备安全隔离区可以做醒目的黄色，厂区周界可以做绿色和周边环境适配。实际选型的时候，需要根据防护区域的风险等级调整对应的参数，如果是高风险的设备隔离区，可以适当提升竖杆的壁厚，缩小竖杆间距，提升整体的抗冲击能力，如果是普通的区域分隔，可以适当调整杆件厚度来控制成本，可缩放的结构特性让这套模型可以适配绝大多数的常规防护场景，不用针对每个项目重新做结构设计，只需要调整对应参数就能导出加工图纸，不管是做方案演示、结构校核还是加工出图都能直接使用，结构上没有冗余的设计，所有的结构特征都是服务于实际安装和使用需求，没有多余的装饰性结构，符合工业防护设施的实用设计原则。
