壁挂式传感检测装置壳体结构设计

　　这款壁挂式安装的传感检测组件壳体，主要面向工业现场的近距离状态检测场景设计，常见于自动化产线的工位物料到位检测、设备舱门开合状态反馈、小型工装的位置确认环节，适配非接触式光电、电容类传感元件的内置安装需求，区别于常规螺纹圆柱型传感器的安装形式，这类贴壁安装的结构更适合设备立面、防护舱板这类平整安装面的布设场景，不需要在安装面加工贯通的螺纹孔，仅需通过壳体背部的定位结构配合紧固件即可完成固定，大幅降低现场安装的开孔工作量，尤其适合老旧设备的传感改造项目，能在不破坏原有设备舱体结构强度的前提下完成检测点位的加装。

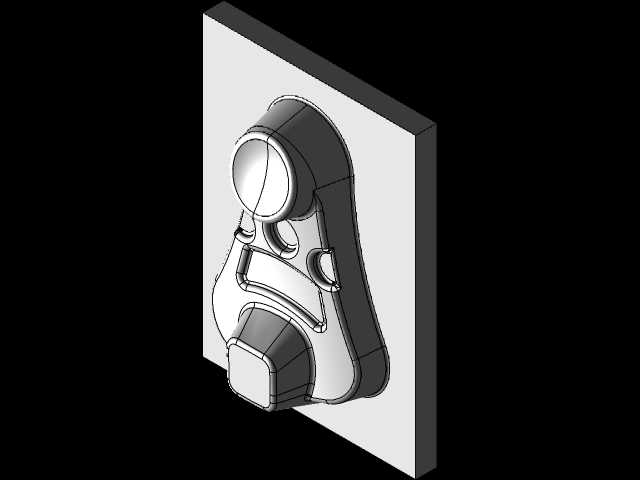

　　从结构设计逻辑来看，整个壳体采用贴合安装面的平板基座加前端功能舱的分体式布局，背部的平板基座完全贴合安装壁面，接触边缘做了0.5mm的倒角处理，避免安装时因壁面存在微小焊渣、涂层凸起导致的贴合缝隙，保证安装后整体结构的稳定性，不会因设备运行的长期振动出现松脱偏移。前端功能舱的轮廓采用多段圆弧过渡的异形造型，并非刻意追求外观效果，而是根据内部传感元件的探测视角做的避让设计：顶部的圆形凸起区域对应传感探头的安装位，预留的12mm内孔可以直接卡装标准M12规格的传感探头，周边的环形凸台做了1.5mm的壁厚加强，避免探头安装拧紧时出现壳体开裂；中部的内凹区域是接线与电路板的容纳腔，预留的走线槽宽度为8mm，可以同时容纳3根0.5平方毫米的信号线缆，腔体内壁设计了两个高度3mm的定位柱，直接卡装PCB板不需要额外打胶固定，装配效率更高；下部的方形凸起结构是状态指示灯的导光位，壁厚控制在1mm，保证指示灯的光线可以清晰透出，同时不会因壁厚过薄导致结构强度不足。

　　安装边界尺寸方面，整个壳体的背部安装平板长宽尺寸为86mm62mm，四个安装孔位采用对称布局，孔中心距为72mm48mm，适配M4规格的沉头螺钉安装，沉头孔深度为2mm，安装后螺钉头完全没入壳体平面不会出现凸起刮蹭的问题。前端功能舱突出安装面的最大高度为38mm，不会占用过多设备外部空间，在狭窄的设备舱间隙内也能完成布设。壳体的合模缝设计在背部平板与前端舱体的衔接位置，采用止口结构配合，止口配合间隙控制在0.1mm，既可以保证装配时的定位精度，也能达到基础的防尘效果，适配一般工业车间的使用环境，不需要额外做密封胶填充即可阻挡常规的粉尘侵入。

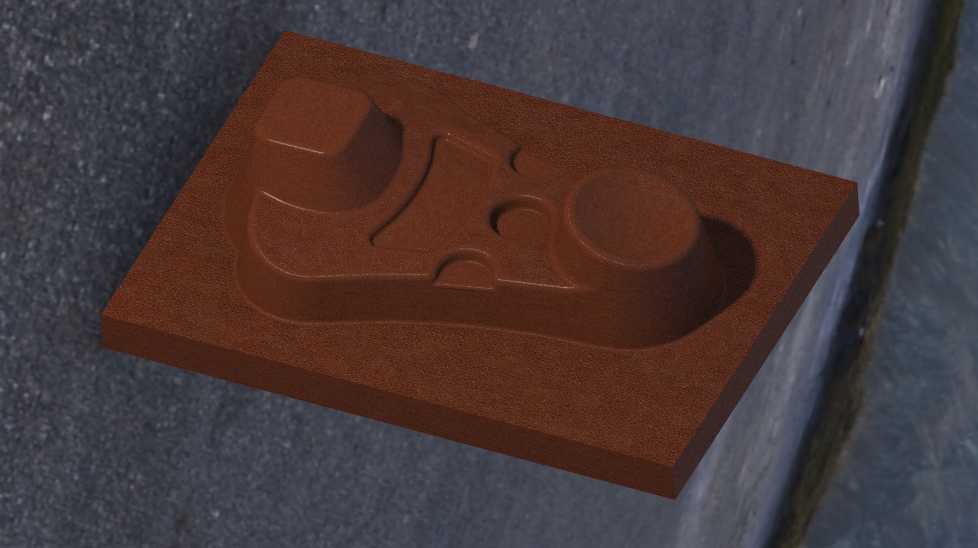

　　细节设计上，壳体两侧的弧形凹陷是专门设计的手指位，在安装调试时操作人员可以直接用手指捏住两侧完成对位，不需要额外借助工具夹持，单人即可完成安装作业。探头安装位的侧面预留了一个M3的紧定螺钉孔，当探头插入安装孔调整好探测距离后，可以拧入紧定螺钉锁定探头位置，避免设备运行振动导致探头移位出现检测误判。接线腔的侧边设计了一个直径6mm的线缆引出孔，孔边缘做了圆角处理，避免穿线时划伤线缆绝缘层，同时可以配套标准的线缆防水接头，在有少量溅水的场景下也能使用。整个壳体的壁厚均匀控制在2mm，采用注塑工艺成型时不会出现缩痕、翘曲等成型缺陷，成型后整体平面度可以控制在0.2mm以内，保证安装后与壁面的贴合度。

　　在实际应用中，这类结构的传感组件相比传统的单体传感器，集成度更高，不需要额外配置安装支架，直接贴壁固定即可完成布设，在3C电子组装产线的工件到位检测、物流分拣线的包裹位置检测、自动化仓储的料箱到位确认场景中都有广泛应用，其结构设计充分考虑了现场安装的便捷性与长期运行的可靠性，所有的结构特征都围绕实际使用需求设置，没有多余的装饰性结构，每一处凸起、凹陷、孔位都对应明确的功能需求，在保证结构强度的前提下尽可能压缩整体体积，减少对设备周边空间的占用，同时兼顾装配、调试、维护环节的操作便利性，降低全生命周期的使用成本。
