三针圆形摇臂式12伏开关结构设计

　　在低压电控回路的选型与结构设计工作中，这类三针圆形摇臂开关的应用场景覆盖了车载电控、小型工控终端、民用电器面板等多个领域，作为回路通断的直接操作部件，其结构合理性直接影响操作手感、安装适配性与长期使用可靠性。从实际使用需求出发，这类开关额定适配12伏直流回路，采用三针接线结构，区别于两针单通断的基础款，额外的接线引脚可实现回路状态切换、信号反馈等拓展功能，比如在车载改装场景中，可同时控制主回路通断与状态指示灯供电，无需额外外接分流元件，简化面板内部布线复杂度。

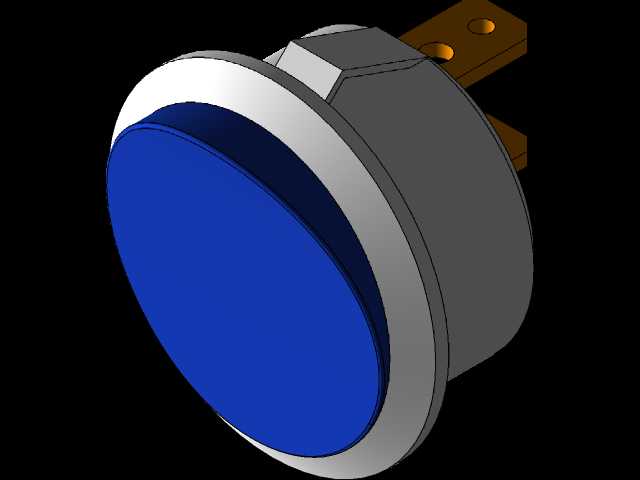

　　外形设计上采用圆形嵌入式安装结构，头部操作面为大直径蓝色按键面，边缘做圆弧过渡处理，操作时手指接触面积充足，按压行程反馈清晰，不会出现边缘硌手的问题。壳体主体采用绝缘工程塑料材质，金属接线引脚从壳体侧后方伸出，引脚做镀锡处理，避免长期使用出现氧化接触不良的问题，引脚间距符合低压电器安全间距要求，焊接或插装时不会出现引脚间短路风险。安装边界方面，圆形壳体的外径适配常规面板开孔尺寸，壳体侧面带有定位止口，嵌入面板后可通过背部卡扣或螺纹压圈固定，安装后头部与面板表面贴合度高，不会出现凸起过高或凹陷过深的问题，适配厚度1到3毫米的塑料、金属面板安装需求。

　　设计过程中首先要考虑操作力的匹配，摇臂结构的转轴位置做了阻尼优化，操作按压力控制在合适区间，既不会因为压力过小出现误触碰，也不会因为压力过大导致操作费力，长期按压不会出现结构松垮。内部接触片采用弹性铜材，接触点做镀银处理，通断瞬间的接触电阻低，大电流通过时不会出现过热烧蚀的问题，摇臂的复位结构采用内置弹性件，按压后复位干脆，不会出现卡滞无法回位的情况。三针的接线定义做了防呆设计，不同引脚的长度与位置有区分，装配接线时不会出现接反的问题，侧出的引脚方向也适配面板背部的布线空间，不会因为引脚过长与其他内部元件产生干涉。

　　从实际装配场景来看，这类开关在小型设备面板上安装时，不需要额外的固定支架，依靠自身的止口结构与固定件即可完成安装，装配效率高。操作面的蓝色标识也符合常规电控开关的功能色标习惯，用户无需额外标识即可快速识别开关位置，在光线不足的操作场景下，高饱和度的蓝色按键面也更容易被定位。壳体的密封结构做了基础防尘处理，日常使用环境下的灰尘、飞溅液体不会轻易进入壳体内部，适配普通室内、车载舱内的使用环境，不需要额外做防护结构即可满足使用要求。结构建模过程中，需要重点关注摇臂转轴的配合间隙，间隙过大会导致操作晃动，间隙过小会出现卡滞，同时要保证内部接触片的行程与按键按压行程匹配，确保按压到指定位置时接触点完全贴合，断开时完全分离，避免出现拉弧烧蚀接触点的问题。接线引脚的伸出长度要兼顾焊接操作与空间占用，过长会占用过多背部空间，过短会导致焊接操作困难，引脚的根部做了加强结构，多次焊接或插拔接线端子时不会出现引脚断裂、松动的问题。
