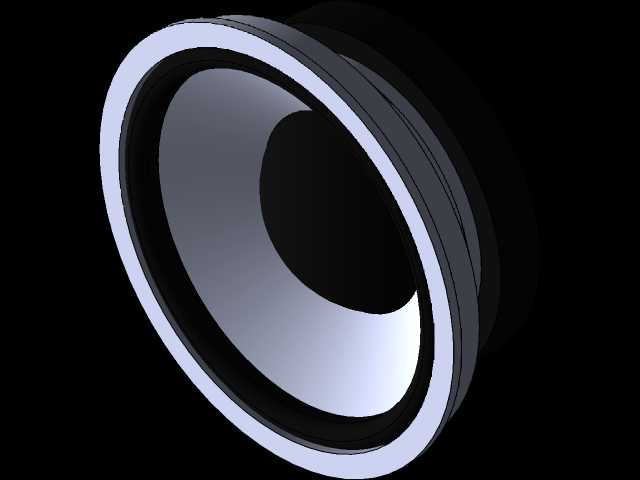

4英寸扬声器驱动器声学组件结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:621546
  • 4英寸扬声器驱动器声学组件结构设计

  在桌面音频设备、小型扩声系统、嵌入式音响安装场景中,4英寸规格的扬声器驱动器是兼顾低频下潜与安装空间适配的核心换能部件,这类部件的结构设计直接决定了电声转换效率、频响曲线平直度以及长期工作的结构可靠性。从实际工程应用来看,这类驱动器常被用于桌面2.0声道音箱、车载嵌入式中音单元、公共广播壁挂音箱的核心发声组件,安装时需要匹配对应容积的腔体,同时要预留振膜前后的声压平衡空间,避免出现声短路问题。

  从结构设计思路来看,该驱动器采用了常规的锥盆式结构布局,最外侧的环形悬边采用高顺性的折环设计,折环的弧度与厚度经过反复校核,既可以保证锥盆做轴向活塞运动时的顺性,又能提供足够的回复力,避免大振幅工作下出现非线性失真。锥盆部分采用了渐变厚度的锥面结构,从中心音帽位置到外侧与悬边衔接的位置,材料厚度逐步变化,这种设计可以有效分割锥盆在中高频段的分割振动,减少频响曲线上的峰谷,让中频段的听感更加顺滑。中心位置的防尘帽采用了球面凸起结构,除了阻挡外界灰尘进入磁隙间隙之外,还可以对高频段的声波进行一定的扩散,改善轴向的高频响应特性。

  磁路部分的结构设计是整个驱动器的核心,该模型采用了外置式的环形磁钢结构,磁钢外侧包裹有导磁碗结构,中心位置设置有导磁柱,导磁柱与导磁碗之间形成均匀的环形磁隙,音圈就放置在这个磁隙当中。磁隙的宽度控制在0.8mm到1.2mm之间,既可以保证音圈在做轴向运动时不会出现擦圈问题,又能保证磁隙内的磁通密度足够高,提升电声转换的效率。导磁柱的中心位置开有通孔,这个通孔主要用于平衡音圈上下位置的气压,避免锥盆大振幅运动时,磁隙内部形成空气弹簧效应,影响驱动器的低频顺性,同时这个通孔也能帮助音圈工作时产生的热量向外散发,提升驱动器的长期功率承载能力。

  从安装边界尺寸来看,该4英寸驱动器的整体安装外径为106mm,安装孔位采用了均布的四个沉头孔设计,孔位中心圆直径为96mm,适配市面上绝大多数标准4英寸扬声器的安装开孔尺寸,安装时需要在安装面与驱动器盆架之间加装1mm到2mm厚的密封泡棉垫,一方面可以避免安装后出现漏气问题影响低频表现,另一方面可以缓冲驱动器工作时的振动传递到安装面板上,减少不必要的谐振。驱动器的整体安装深度为48mm,在设计音箱腔体或者嵌入式安装位时,需要预留至少52mm的深度空间,避免驱动器背部的磁钢部分与腔体内部的结构或者吸音棉出现干涉。盆架部分采用了薄钢板冲压成型的结构,冲压过程中在盆架表面压有多处加强筋,既可以降低盆架的整体重量,又能提升盆架的结构刚性,避免大动态工作时盆架出现形变,导致磁隙位置偏移出现擦圈问题。

  在实际选型匹配过程中,这类4英寸驱动器的谐振频率通常在70Hz左右,有效频率范围可以覆盖70Hz到8kHz,既可以作为全频单元单独使用在小型全频音箱当中,也可以作为中音单元搭配高音单元组成二分频音箱系统。在做分频设计时,通常会将分频点设置在2kHz到3kHz之间,避开锥盆分割振动较为明显的频段,降低失真度。音圈部分采用了耐高温的漆包线绕制在铝制骨架上,铝骨架的导热性能更好,可以快速将音圈工作时产生的热量传递到磁路部分散发出去,避免长时间大功率工作下音圈过热烧毁。弹波部分采用了同心圆波纹的结构,弹波的顺性与悬边的顺性经过匹配设计,共同决定了驱动器的谐振频率与最大线性位移,该驱动器的最大线性位移可以达到4mm,能够满足日常近场聆听的动态需求。

  在三维建模过程中,各个部件的配合公差需要严格控制,尤其是磁隙的同轴度公差需要控制在0.1mm以内,否则会导致音圈在磁隙内的位置偏移,工作时出现擦圈异音。悬边与锥盆、锥盆与音圈骨架、音圈骨架与弹波之间的粘接位置都需要在模型中预留出0.1mm到0.15mm的涂胶空间,方便实际生产过程中的涂胶粘接作业,保证粘接强度。盆架上的接线端子位置设置有向外凸起的护线结构,避免安装过程中引线被挤压断裂,同时引线的长度预留了足够的冗余,保证锥盆做最大振幅运动时引线不会被拉扯,也不会因为引线过长碰到锥盆产生异音。
