带按钮的基座式操作触发组件结构

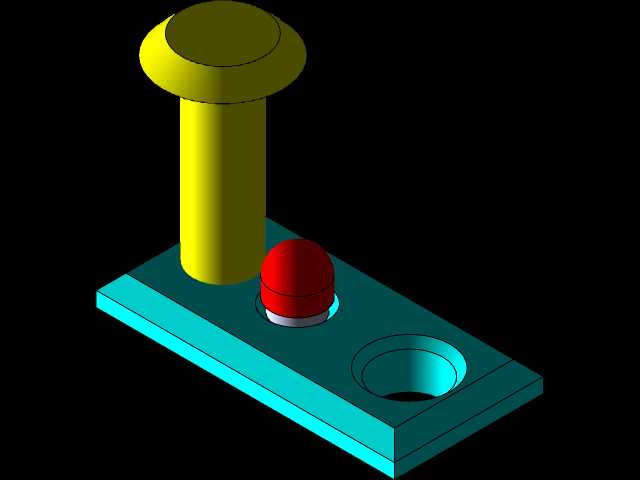

　　这套组件的设计初衷是面向小型设备端的手动操作触发场景，常见于小型试验台、桌面型检测设备、教学演示装置的操作端布局，用来实现手动按压触发信号、配合定位柱完成部件对位的功能。从结构布局来看，底座采用矩形平板式设计，边缘做了等厚处理，底面为全平面结构，能够直接贴合安装在设备的安装面板或者机架台面上，不需要额外做适配沉台，安装时只需要通过底座上预留的两个通孔完成紧固件锁附即可，安装孔的孔位间距按照常规小型操作件的通用安装间距设置，能够适配多数现有小型设备的面板开孔位，不需要重新对安装面做打孔调整，降低现场改装的工作量。底座上的立式长柱采用等直径圆柱结构，顶部做了圆弧形过渡的帽檐式扩径设计，这个结构一方面是作为操作时的手部定位参照，

　　操作人员伸手操作时可以通过触感快速找到操作位，不需要目视确认就能对准按钮位置，另一方面这个立柱也可以作为简易的防护结构，避免侧面的磕碰直接作用到旁边的按钮上，降低误触发的概率。立柱和底座的连接采用根部圆角过渡，没有尖锐的应力集中角，在长期受到侧向轻微碰撞的时候，不会出现根部断裂的问题，结构强度能够满足日常操作的受力需求。旁边的红色按钮采用凸台式安装结构，按钮主体高出底座平面一定高度，按钮根部和底座安装孔之间做了间隙配合，预留了足够的按压行程空间，按压时不会和底座孔壁产生摩擦卡滞，按钮的顶部做了圆弧球面处理，手指按压的时候接触面积适中，不会有硌手的触感，长时间操作也不会产生明显的不适感。底座上另外预留的一个通孔为备用安装位，

　　可以根据实际使用需求加装第二个按钮或者指示灯组件，不需要重新加工底座，拓展性能够覆盖多数小型操作位的功能拓展需求。整个组件的所有配合面都采用规则的几何特征，没有复杂的曲面结构，加工的时候无论是采用机加工还是3D打印方式都能够快速成型，零件的公差配合要求不高，常规的IT9级精度就能够满足装配需求，不需要做高精度的磨削加工，制造成本可控。从实际使用的场景来看，这类结构常被用在传感器检测工位的手动触发端，当工件放置到位后，操作人员按压按钮给出检测启动信号，旁边的立柱可以作为工件放置的侧向定位靠挡，让工件每次放置的位置保持一致，保证传感器检测的距离稳定，减少检测误差。设计的时候特意将按钮的安装位和立柱保持了足够的安全距离，

　　按压按钮的时候手指不会碰到立柱，操作空间充足，同时立柱的高度比按钮高出一定数值，即使有物体从上方掉落，也会先碰到立柱，不会直接砸到按钮造成损坏或者误触发。整个组件的外形轮廓规整，没有向外突出的尖锐结构，安装在设备台面上不会对操作人员造成剐蹭，所有棱边都做了微小的倒角处理，去除加工毛刺，装配和维护的时候不会划伤手部。零件的拆分逻辑简单，整个组件只包含底座、立柱、按钮三个主要零件，没有复杂的卡扣或者过盈配合结构，拆卸维护的时候只需要从底座背面松开紧固件就可以完成零件更换，日常维护不需要专用工具，普通的内六角扳手就可以完成拆装操作。在安装边界上，底座的整体厚度控制在常规安装面板的适配范围内，安装后不会在面板背面突出过多结构，不会占用面板下方的布线空间，按钮的接线端可以直接从底座的安装孔穿出，顺着底座背面的走线槽连接到设备的控制回路中，布线整齐不会出现压线的问题。
