两层民用住宅轻型钢结构框架设计

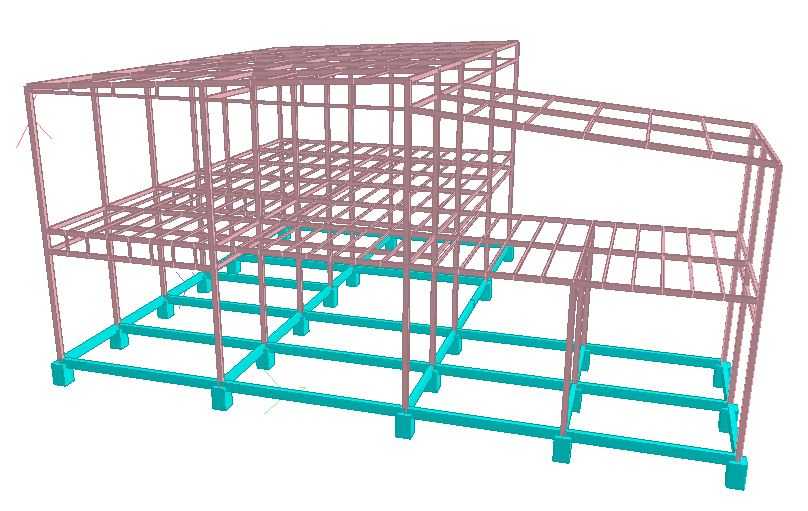

　　这套两层住宅轻型结构框架，主要面向低层民用自建房、小型旅居配套用房的主体承重场景，可直接作为上部墙体、屋面系统的安装承载基础，适配轻质围护板材的装配需求，在乡村自建房、景区临时配套住宿、小型独栋办公用房的建造中，能大幅缩短现场施工的结构搭建周期，减少现场湿作业量。从结构受力逻辑来看，整体框架采用柱梁刚性连接的排布方式，底部基础连接段采用加大截面的底梁构件，通过均匀排布的柱脚节点将上部荷载均匀传递至基础，避免局部应力集中导致的结构沉降差。立柱统一采用100mm×100mm的截面规格，该截面尺寸在两层民用建筑的竖向承重场景下，既能满足竖向荷载下的压杆稳定要求，也能适配常规围护墙体的安装定位尺寸，不需要额外做立柱包边的尺寸适配，

　　减少现场二次加工的工作量。侧梁也就是横向连接的梁构件采用100mm×50mm的截面规格，该截面在承担楼层水平荷载、传递风荷载至立柱的过程中，具备足够的抗弯刚度，同时和立柱的连接节点可以采用标准的角件连接或者焊接连接，节点加工难度低，现场装配时不需要复杂的工装定位。整体框架覆盖的建筑面积约200平方米，两层的层高排布符合民用住宅的常规使用净高要求，梁格的排布间距适配常规的楼承板铺设尺寸，不需要额外切割楼承板就能完成铺设，楼承板铺设完成后可以直接在上方做混凝土找平层或者铺设轻质楼板，减少现场的材料损耗。屋面段的梁架和顶层侧梁直接刚性连接，形成整体的屋面承重框架，屋面的坡度可以根据当地的降雨、降雪量在现有梁架基础上做调整，

　　不需要改动主体的柱梁排布。从设计思路上，这套框架优先采用标准化的型材截面，所有构件的截面规格统一，采购时可以减少型材的备货种类，降低材料采购的沟通成本，加工时也可以采用统一切割参数，减少设备调整的时间。框架的节点设计尽量采用通用的连接形式，没有复杂的异形节点，普通的结构施工人员经过简单交底就能完成装配，不需要专业的大型吊装设备，小型的起重工具就能完成构件的就位安装。在安装边界上，底部的底梁预留了和基础预埋件连接的孔位，安装时只需要将底梁的孔位和基础预埋的螺栓对齐，紧固后就能完成底部的定位，不需要现场反复调整框架的水平度。框架的侧向预留了围护墙体的安装卡槽位置，后期安装轻质墙板时，可以直接将墙板卡入卡槽后做密封处理，

　　不需要额外做墙体的龙骨固定。楼层间的梁格上预留了楼板固定的螺纹孔，铺设楼板后可以直接用自攻螺钉完成固定，连接强度满足日常使用的活荷载要求。这套框架的整体受力经过合理排布，竖向荷载通过立柱直接传递至基础，水平方向的风荷载、地震作用通过各层的梁构件传递至整体框架，再通过柱脚传递至基础，结构的整体刚度均匀，不会出现局部刚度过大或者过小的问题，在常规的民用建筑使用场景下，结构的安全冗余度满足相关规范要求。另外，框架的构件拆分充分考虑了运输的便利性，所有构件的长度都控制在常规运输车辆的装载尺寸范围内，不需要做构件的分段拼接，减少现场拼接的工作量，也避免了现场拼接带来的节点强度损失。在实际使用过程中，后期如果需要做局部的空间调整，比如打通局部空间做开放式布局，只需要对对应的梁构件做临时支撑后拆除局部非承重的次梁，不会影响整体结构的受力稳定性，具备一定的改造灵活性。
