带式输送机配套人行桁架钢结构平台

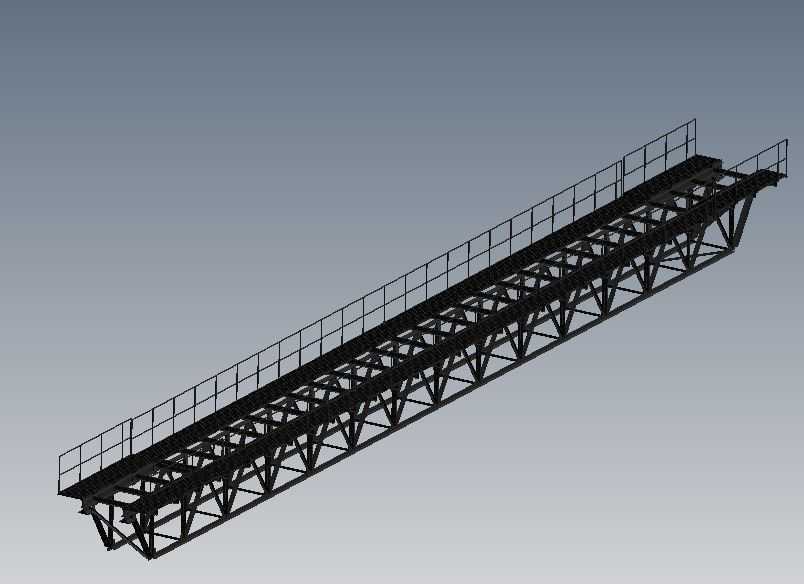

　　这套桁架平台主要服务于长距离带式输送系统的运维巡检需求，在散料输送场景里，不管是矿山的矿石输送、港口的散粮转运、还是厂区的煤炭输送线，带式输送机往往架设在离地面数米甚至十几米的高度，运维人员日常巡检托辊、调整皮带跑偏、清理洒落物料、检修驱动滚筒都需要稳定的通行通道，这个桁架平台就是沿着输送机侧边布设的人行通道结构。

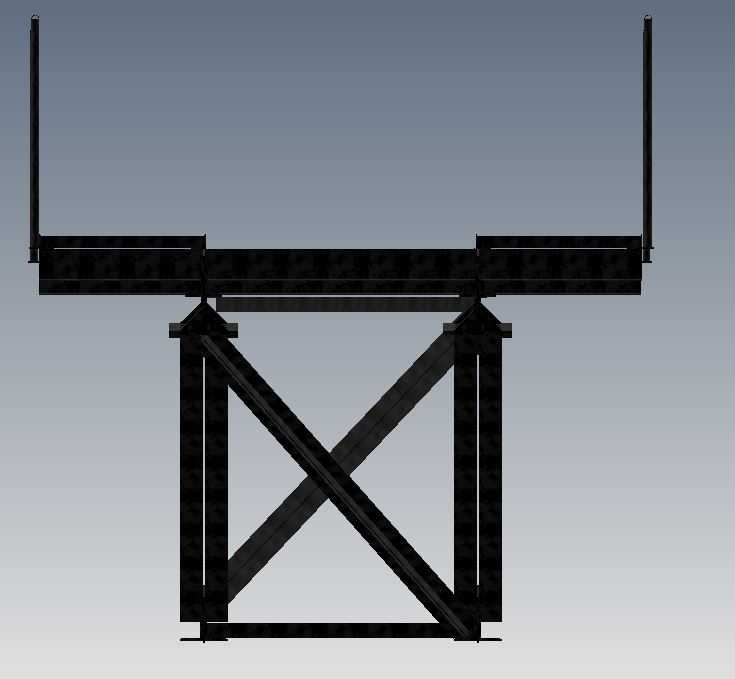

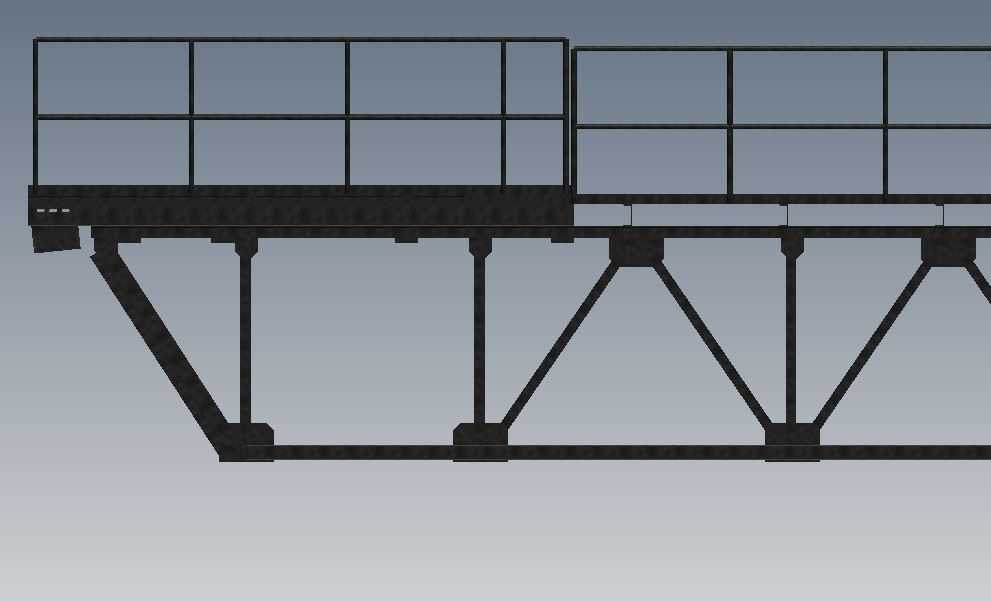

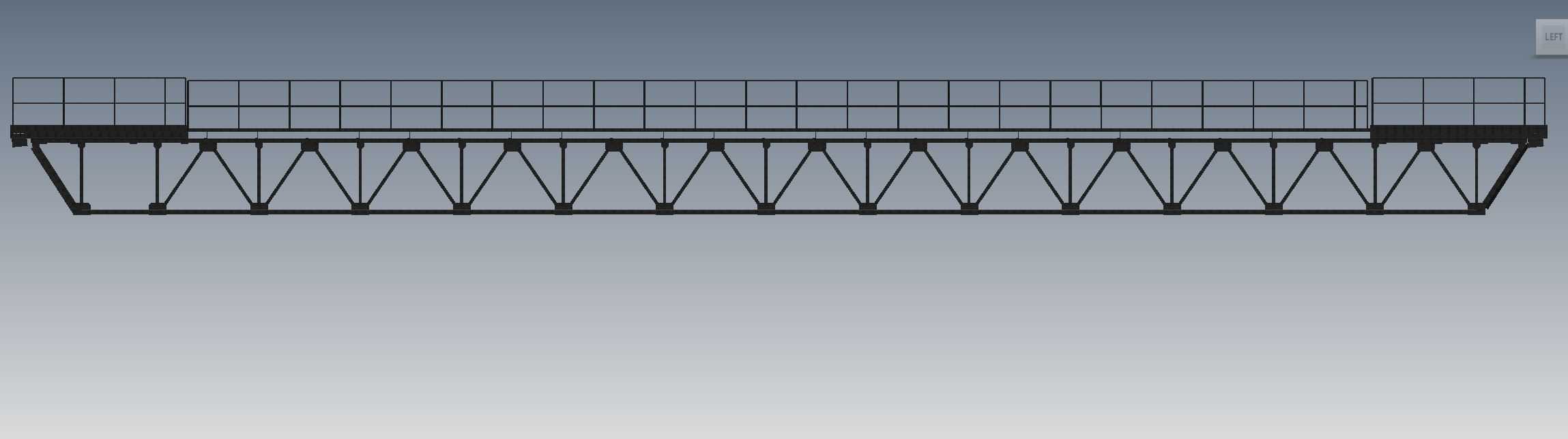

　　从结构设计逻辑来看，整个平台采用空间桁架受力体系，主弦杆采用等边角钢拼接，腹杆采用小规格角钢做三角交叉布置，这种结构的优势在于用钢量远低于实腹梁结构，同时整体刚度足够，能满足均布活荷载不低于2kN/㎡的人行通道荷载要求，不会出现明显的颤振感。平台的走道面采用花纹钢板铺设，边缘设置1.2米高的防护栏杆，栏杆横杆设置三道，立杆间距不大于1米，完全符合工业厂区人行通道的安全防护规范，避免巡检人员高空坠落。

　　在安装边界的适配性上，这套桁架采用分段模块化设计，单段桁架长度控制在6米，方便运输时适配普通货运车辆的厢长限制，现场安装时可以通过端部的连接板用高强螺栓拼接，不需要大量现场焊接作业，能大幅缩短高空安装的作业周期。桁架的支撑立柱可以根据现场地形调整间距，在地质条件好的区域立柱间距可以拉大到12米，在软土地基区域可以加密立柱并扩大基础承台尺寸，适配不同的现场安装条件。

　　不同于普通的民用钢结构走道，这套桁架平台在设计时特意考虑了输送线的运维需求，在靠近输送机的一侧预留了托辊更换的操作空间，平台宽度设置为0.8米，足够人员侧身通过同时携带小型检修工具，在每隔30米的位置还加宽了0.4米的临时停靠区域，方便两人交汇避让，也可以临时放置小型检修配件。整个桁架的防腐处理采用环氧富锌底漆加聚氨酯面漆的双层涂装，能适应露天矿区、港口等高湿高腐蚀的使用环境，减少后期的维护除锈工作量。

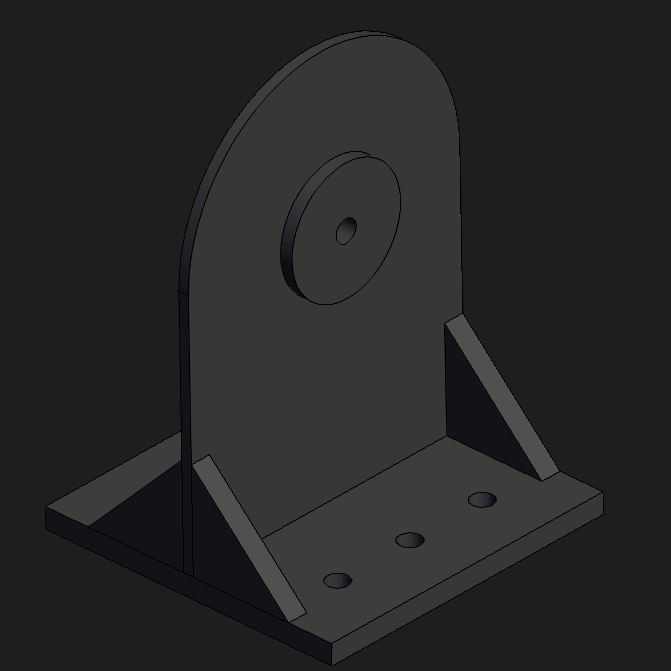

　　从受力传递路径来看，人员行走和检修工具的荷载首先通过走道花纹钢板传递到次梁，次梁再把荷载分散到桁架的上弦杆，通过腹杆的三角受力体系把力传递到下弦杆和两端的支撑节点，最终通过支撑立柱把荷载传递到地面基础，整个传力路径清晰，没有冗余的受力构件，每一根杆件都能充分发挥材料的力学性能，避免钢材的浪费。在桁架和输送机机架的连接位置，特意采用了可滑移的连接支座，避免输送机运行时的振动直接传递到桁架平台上，减少巡检人员在平台上的震感，同时也能抵消温度变化带来的钢结构热胀冷缩变形，避免结构出现内应力累积导致的焊缝开裂问题。

　　在实际项目应用里，这类桁架平台除了配套带式输送机使用，也可以作为小型跨路通道、设备检修临时平台使用，结构的模块化设计可以根据实际跨度需求调整单段长度，不需要重新做整体受力计算，只需要根据跨度调整主弦杆的角钢规格即可，适配性非常强。平台的栏杆底部还设置了100mm高的挡脚板，避免平台上的工具、螺栓等小物件掉落砸伤下方的通行人员或设备，细节设计完全贴合工业现场的安全管理要求。
