发动机带法兰弯管连接管路结构

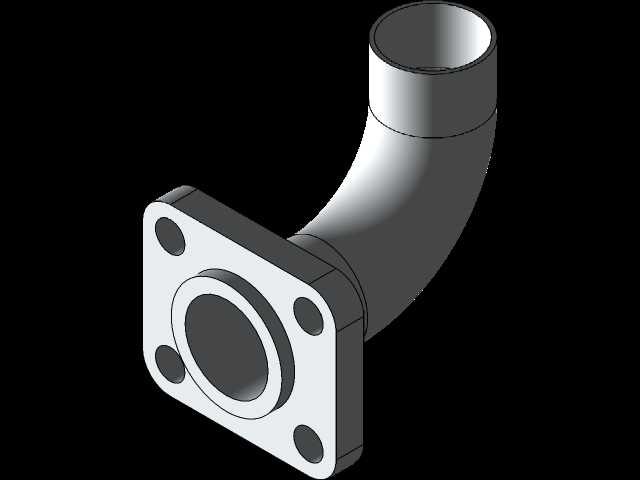

　　这款弯管连接件主要应用在发动机进气、冷却或者润滑介质的输送回路中，作为不同走向管路之间的过渡衔接部件，解决发动机舱内紧凑空间下管路走向偏移的对接问题，避免硬管弯折出现的通径缩颈、应力集中断裂等故障。从结构设计来看，一端采用方形四孔法兰安装结构，法兰面设置有环形密封槽，安装时配合密封垫片可以实现端面的静密封，四个安装孔均匀分布在法兰四角，安装时通过螺栓紧固即可将该部件固定在发动机缸体或者对应总成的接口端，安装孔的位置度公差控制在±0.1mm范围内，保证对接时密封面完全贴合，不会出现偏压渗漏的问题。法兰端的通径与对接接口保持一致，没有出现通径突变，能够减少介质流经时的局部阻力损失，避免出现流道涡流带来的输送效率下降或者异常振动问题。

　　弯管段采用90度平滑圆弧过渡设计，弯曲半径按照管路通径的1.5倍取值，既保证了管路转向的空间需求，又不会因为弯曲半径过小导致管壁弯折变形，同时平滑的圆弧内壁可以让介质流动更顺畅，降低管路内部的流阻，对于进气系统来说可以减少进气阻力，提升发动机充气效率，对于冷却或者润滑回路来说，可以减少介质输送的压力损失，保证系统压力稳定。弯管的另一端为光面圆柱接口，主要用来对接橡胶软管或者硬管卡套结构，接口外圆加工有环形防滑槽，安装软管后配合卡箍紧固可以实现可靠的连接，避免管路在发动机运行振动下出现松脱、渗漏的问题。从安装边界来看，方形法兰的外轮廓尺寸需要匹配对应安装面的接口布局，弯管段的外轮廓在设计时已经做了干涉校验，安装后不会和周边的缸体结构、

　　线束、其他管路发生运动干涉，弯管的壁厚根据输送介质的压力等级选取，能够承受发动机运行时的管路压力波动，同时兼顾轻量化需求，不会因为壁厚过大增加不必要的整机重量。在实际使用场景中，这类弯管连接件会根据输送介质的不同选用对应的材质，输送进气介质时可采用工程塑料或者铸铝材质降低重量，输送高温冷却介质或者压力润滑油时会采用金属材质保证耐温耐压性能，设计时已经考虑了不同材质下的壁厚补偿，保证成型后的管路通径一致。法兰面的平面度要求控制在0.05mm以内，避免安装后因为密封面不平出现渗漏，四个安装孔的沉孔深度统一，保证螺栓紧固后端面受力均匀，不会出现局部应力过大导致法兰开裂的问题。弯管段的外壁做了等壁厚设计，

　　在注塑或者铸造成型时可以避免出现壁厚不均导致的缩孔、变形缺陷，提升成品率，同时等壁厚结构在承受内部压力时应力分布更均匀，长期使用不会出现局部疲劳破损。在发动机整机装配流程中，该部件属于预装部件，在总装工序前就可以将密封垫片预装在法兰端，总装时直接对准安装孔位拧紧紧固螺栓即可，后续再接驳另一端的软管，装配工序简单，不需要复杂的调整对位，能够提升总装线的装配效率。针对发动机运行时的持续振动工况，弯管和法兰的连接位置做了圆弧过渡加强，没有直角应力集中结构，能够承受长期振动带来的疲劳载荷，不会在连接根部出现断裂故障。管路内壁的粗糙度控制在Ra3.2以内，减少介质流动时的阻力，同时避免内壁粗糙导致的杂质挂壁问题，对于润滑油路来说可以减少杂质沉积，降低油路堵塞的风险。
