四冲程发动机四合一排气歧管结构设计

　　这套排气歧管结构针对直列四缸四冲程发动机的排气输出需求设计，核心作用是将四个气缸燃烧后产生的高温高压废气有序汇集，引导至三元催化、消声总成后排出，同时兼顾各缸排气背压的均衡性，避免出现排气干涉导致的充气效率下降问题。从实际装车场景来看，这类歧管多用于小排量自然吸气乘用车辆、小型通用动力机组的动力端，安装位置紧贴气缸盖排气侧，周边需要避让发动机悬置、冷却管路、线束走线以及防火墙的安装间隙，设计阶段需要反复校核热态下的膨胀位移量，避免工作时与周边部件发生硬接触。

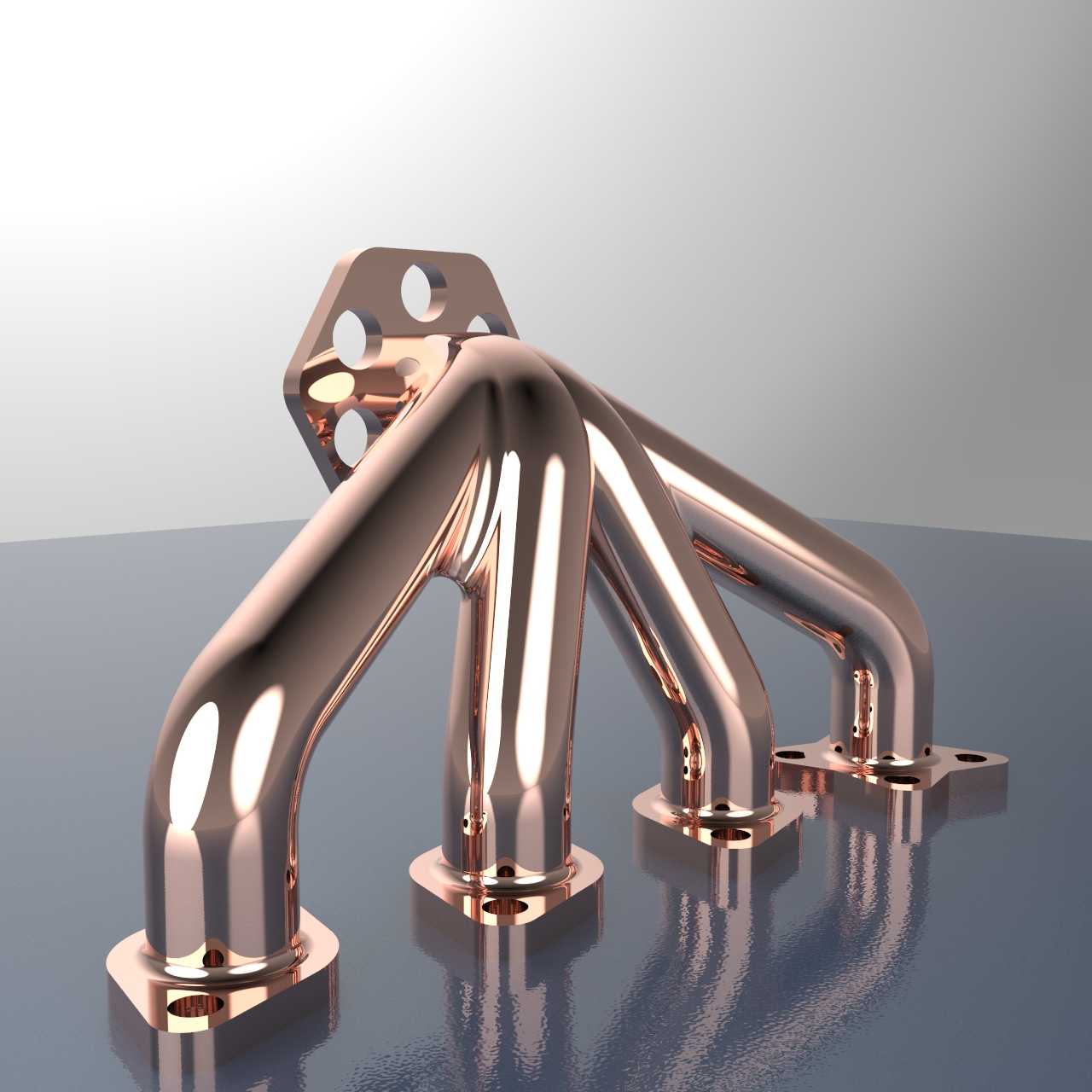

　　结构上采用四支等长弯管逐步汇流的布局，每根支管对应一个气缸的排气口，进气端采用独立方形法兰结构，法兰面加工有密封环带定位结构，通过螺栓与气缸盖排气侧的安装面紧密贴合，法兰上的螺栓孔位置严格匹配缸盖排气口的安装孔位公差，保证装配时无需额外调整即可对位，密封面的平面度控制在0.1mm以内，防止高温废气从结合面泄漏。四个支管的弯曲弧度经过流道优化，内壁光滑过渡无突变台阶，减少废气在管内的流动阻力，避免局部紊流造成的排气不畅，支管的长度经过匹配计算，保证各缸排出的废气到达汇流腔的时序错开，降低各缸排气之间的干扰，提升发动机的换气效率。

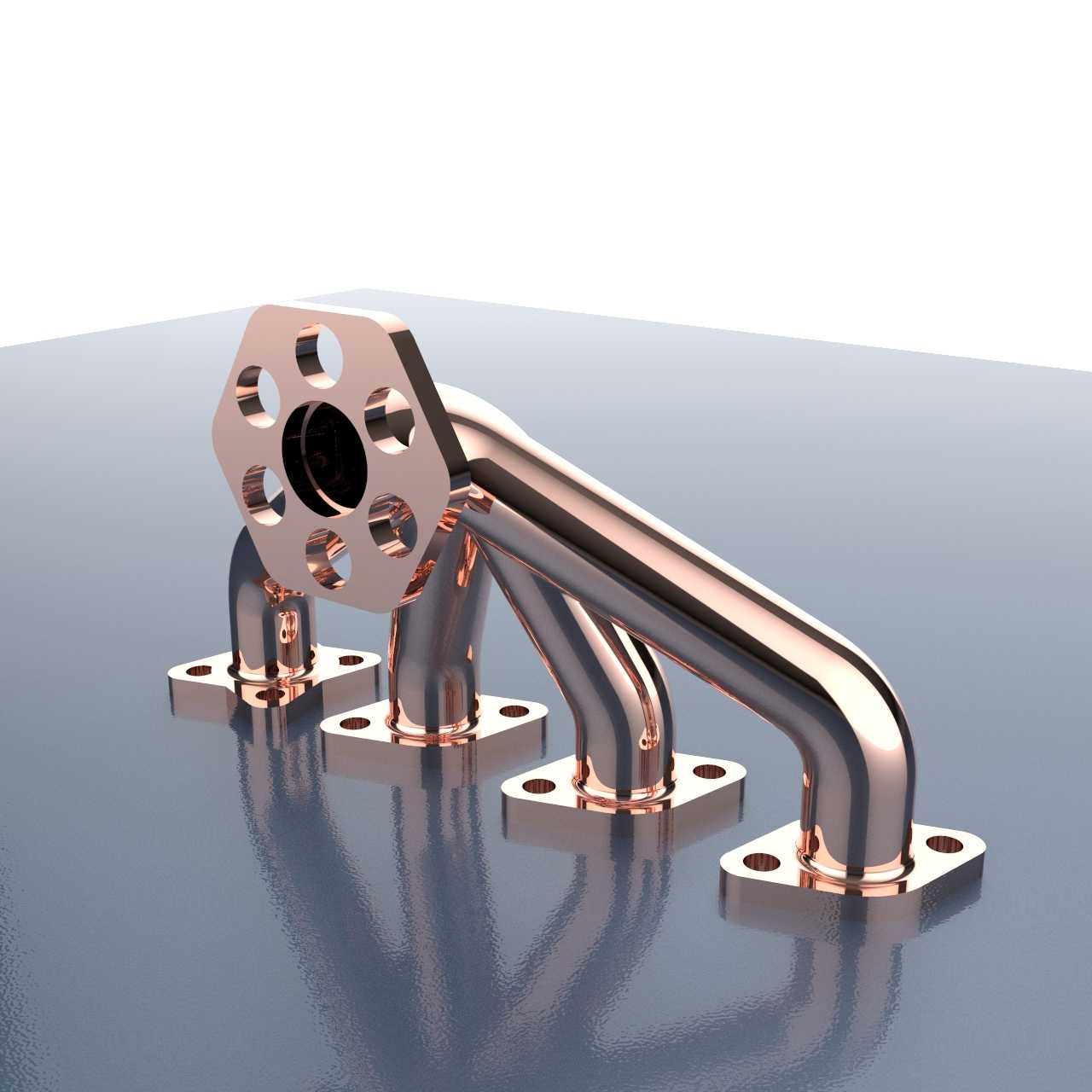

　　汇流端采用整体式出口法兰，对接下游的排气前段管路，法兰上预留了氧传感器的安装螺纹位，可直接安装宽域氧传感器监测排气空燃比，为发动机电控系统提供喷油修正的信号依据。整个歧管的管壁厚度根据热负荷分布做了差异化设计，靠近进气法兰端的管壁厚度略大，承受气缸盖传递的持续高温以及排气脉冲的冲击，弯管段的壁厚在保证结构强度的前提下做了适度优化，降低整体重量的同时减少热容量，让冷启动时三元催化器能够更快达到工作温度。

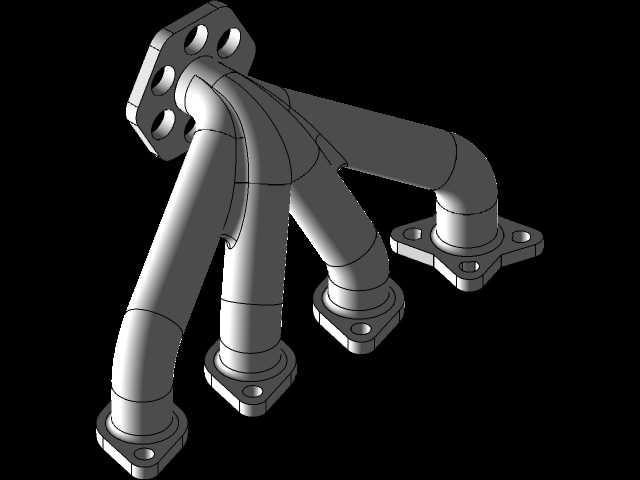

　　设计过程中首先确定各缸排气口的相对位置作为安装基准，根据发动机舱的可用布置空间划定管路的走形边界，避开周边的发电机、空调压缩机、转向助力泵等附件的安装位置，再按照排气干涉最小的原则计算各支管的理论长度，通过三维建模反复调整弯管的曲率半径，避免出现过小的弯折角度导致流道截面积突变，同时校核支管之间的间隙，保证热态膨胀后相邻管壁不会发生接触摩擦。安装边界方面，进气端四个法兰的中心距完全匹配对应缸盖排气口的中心距公差，法兰面与缸盖安装面的平行度满足密封要求，出口法兰的朝向角度根据整车底盘的排气走线方向确定，整体安装后歧管的最低位置高于发动机油底壳的最低平面，避免车辆通过起伏路面时磕碰损坏。

　　从实际使用的角度，这类等长排气歧管相比传统的短歧管设计，能够在中高转速区间更顺畅地排出废气，提升发动机的动力响应速度，光滑的管内壁减少了积碳附着的概率，长期使用后不会因为积碳堆积造成流道截面积缩小。金属材质的结构可以承受排气端最高近千度的持续高温，法兰与弯管的连接位置做了圆弧过渡处理，减少应力集中，避免长期冷热交替下出现开裂漏气的问题。整个结构没有多余的冗余设计，所有的弯折角度、法兰位置、安装孔位都围绕实际装车的装配需求、性能需求设计，既满足排气系统的功能要求，也兼顾了生产加工的工艺可行性，弯管部分可以通过精密弯管工艺一次成型，法兰部分采用冲压或锻造工艺加工后与管体焊接，整体生产工艺成熟，适合批量配套使用。
