直列四缸往复式活塞发动机曲柄连杆结构

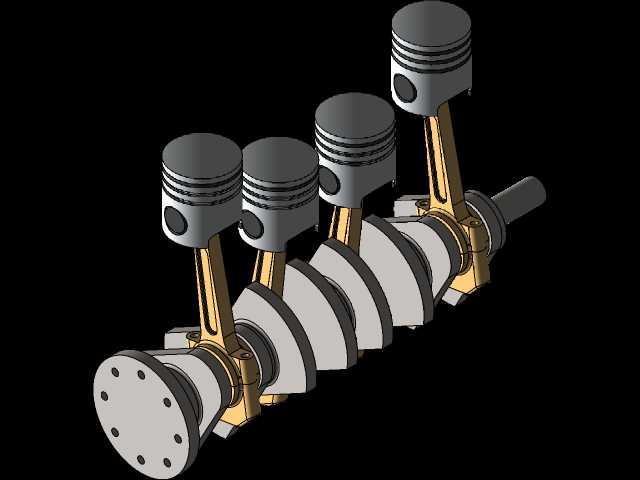

　　这套直列四缸发动机的核心运动机构，是内燃机动力输出单元最经典的结构构型，目前广泛应用在乘用车、小型工程机械、农用动力设备等需要中小排量动力输出的场景中，其结构成熟度高、动平衡表现优异，是1.0L-2.5L排量区间动力装置的首选构型。整套机构的核心功能是完成燃料化学能到旋转机械能的转换，活塞承接燃烧室内燃气爆发产生的轴向推力，通过活塞销将力传递给连杆，连杆再将活塞的往复直线运动转化为曲轴的旋转运动，最终通过曲轴输出端将扭矩传递给后续传动系统，驱动负载运转。

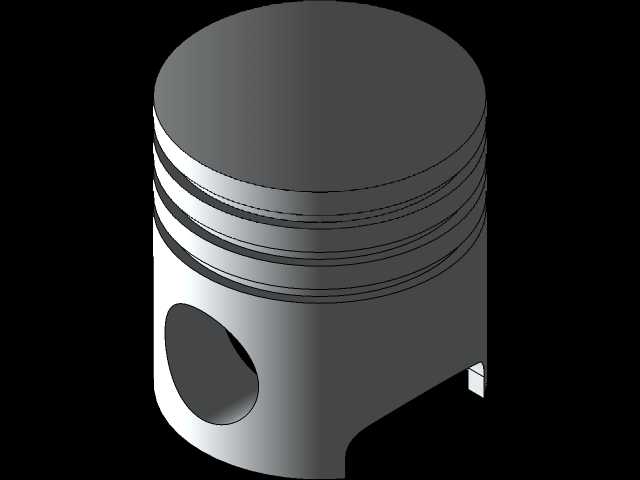

　　从设计逻辑来看，这套结构优先保障了四缸机型的一阶、二阶往复惯性力平衡，四个活塞按照既定点火间隔交替做功，曲轴的四个曲柄销按照180度相位差对称布置，相邻两个气缸的活塞运动方向始终相反，能够抵消大部分往复运动产生的振动，不需要额外加装平衡轴就能满足多数民用场景的NVH要求。活塞部分采用了三道环的设计结构，顶部两道气环负责密封燃烧室的高压燃气，避免燃气下窜到曲轴箱影响动力输出效率，底部油环负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳。活塞裙部做了适配热膨胀的型线设计，冷态装配时预留了合理的配合间隙，工作温度升高后裙部膨胀能够刚好和气缸壁形成合适的配合间隙，既不会因为间隙过大产生敲缸异响，也不会因为间隙过小出现活塞卡滞拉缸的故障。

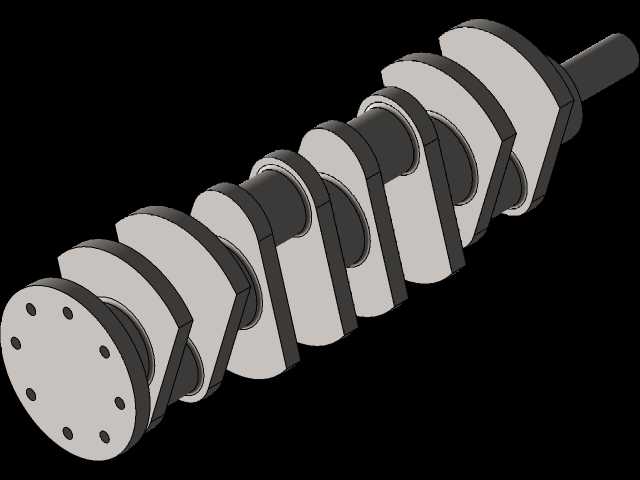

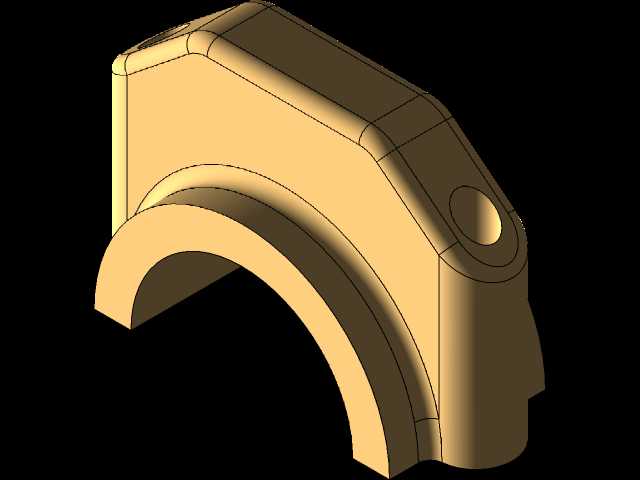

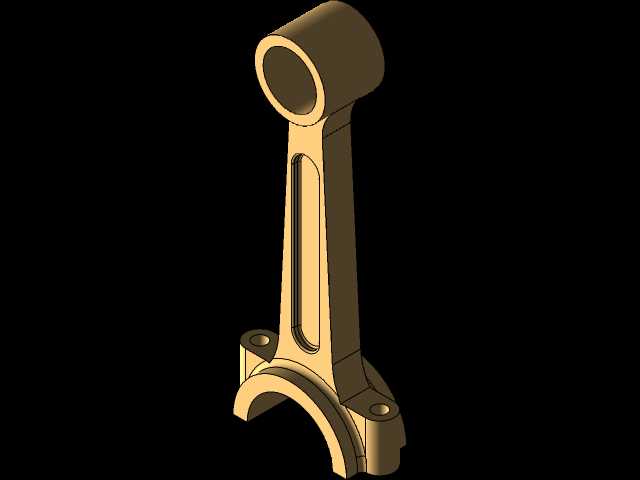

　　连杆部分采用了锻钢材质的分体式大端设计，大端轴承盖通过两根高强度螺栓和杆身连接，轴瓦安装在大端内孔和曲轴曲柄销之间，表面的减磨合金层能够在压力润滑状态下形成稳定油膜，承受做功冲程传递来的巨大冲击载荷。连杆小端通过活塞销和活塞连接，内部压装有铜质衬套，和活塞销之间采用间隙配合，能够在活塞摆动时灵活转动，避免运动卡滞。曲轴部分采用整体式锻造结构，四个曲柄臂和主轴颈、曲柄销为一体加工成型，每个曲柄臂上都集成了平衡重块，平衡重的位置和质量经过精确计算，能够抵消曲柄销、连杆大端旋转运动产生的离心力，以及活塞组件往复运动产生的惯性力，让曲轴在最高设计转速下运转时也能保持平稳，不会出现过大的轴承载荷。曲轴的输出端设计有法兰连接结构，能够和飞轮、离合器或者液力变矩器连接，输入端则预留了正时齿轮、驱动皮带轮的安装位置，用来驱动配气机构、冷却水泵、发电机等附属部件。

　　从安装边界来看，整套曲柄连杆机构的轴向尺寸适配直列四缸机型的缸体长度要求，四个气缸的中心距按照常规水冷发动机的设计规范取值，既保证了气缸壁有足够的强度承受燃气压力，也不会让整机长度过大影响整车布置。曲轴的主轴颈直径、连杆轴颈直径都按照对应排量的载荷要求设计，主轴承座的安装孔位和常规量产四缸缸体的定位尺寸保持一致，能够直接适配多数同排量机型的缸体、缸盖、油底壳等外围部件。在实际装配过程中，需要严格控制活塞的凸出高度、连杆大端的侧隙、曲轴的轴向窜动量这些关键参数，活塞环的开口位置需要按照规定角度错开，避免开口对齐导致漏气漏油。曲轴的动平衡精度需要达到G2.5级以上，才能保证高转速运转时的振动控制在合理范围内，轴瓦的配合间隙需要控制在0.02mm-0.06mm之间，间隙过大会导致机油压力过低润滑不足，间隙过小则会在热机状态下出现抱轴故障。这套结构的建模过程完整还原了各个零件的配合关系，运动副的约束完全按照实际工作状态设置，能够直观演示四缸发动机的完整工作循环，清晰展示进气、压缩、做功、排气四个冲程中活塞、连杆、曲轴的对应运动位置，对于理解内燃机的工作原理、开展结构教学、进行改装方案验证都有实际参考价值。
