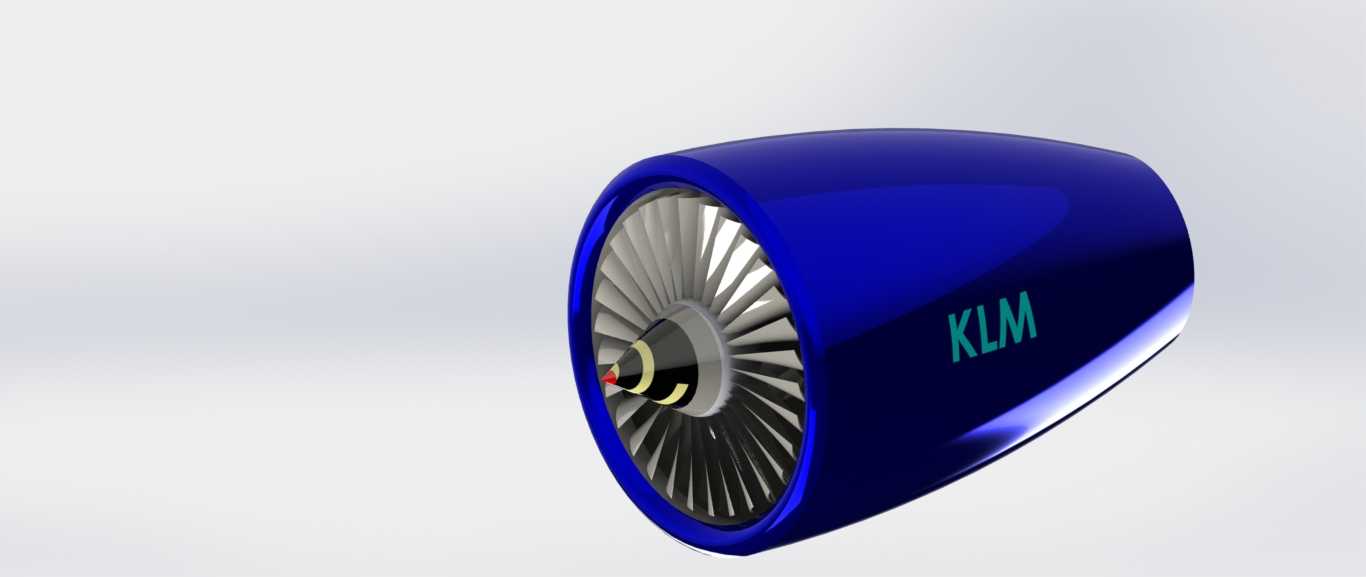

带KLM标识的涡扇喷气发动机前端结构

　　本次呈现的结构为涡扇类喷气发动机的前端进气与风扇段总成，是大涵道比航空发动机直接接触来流的核心区段，在民用干线客机、大型货运飞机的动力系统中承担进气整流、初级压气、推力分配的关键作用，日常航线运维中该段也是鸟击防护、外来物排查的核心检查区域，直接决定发动机进气效率与运行安全边界。从结构功能来看，该段的蓝色外壳为进气机匣与整流罩的一体化成型结构，曲面采用连续变曲率设计，前缘做了圆滑钝化处理，能够在0.8马赫左右的巡航速度下，将前方来流均匀导引入风扇段，避免气流在唇口位置产生分离紊流，降低进气阻力与气动噪声；机匣内壁与风扇叶片叶尖保持均匀的微米级间隙，既避免叶片转动时与机匣发生刮蹭，又能减少叶尖漏气损失，提升风扇段的压气效率。

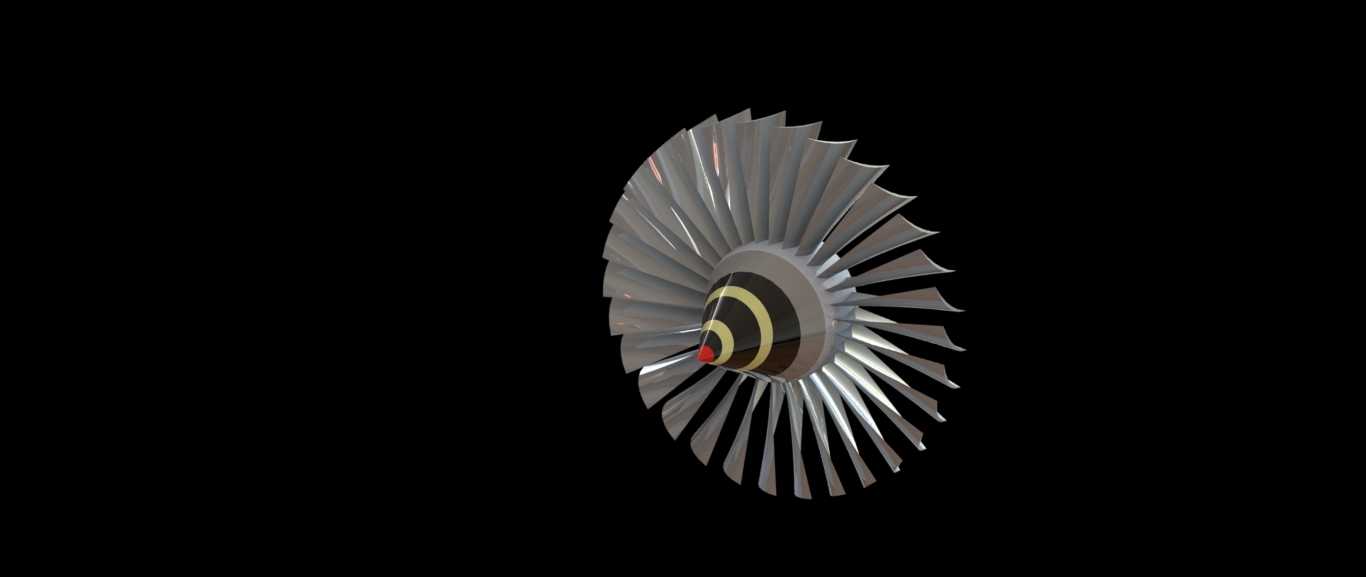

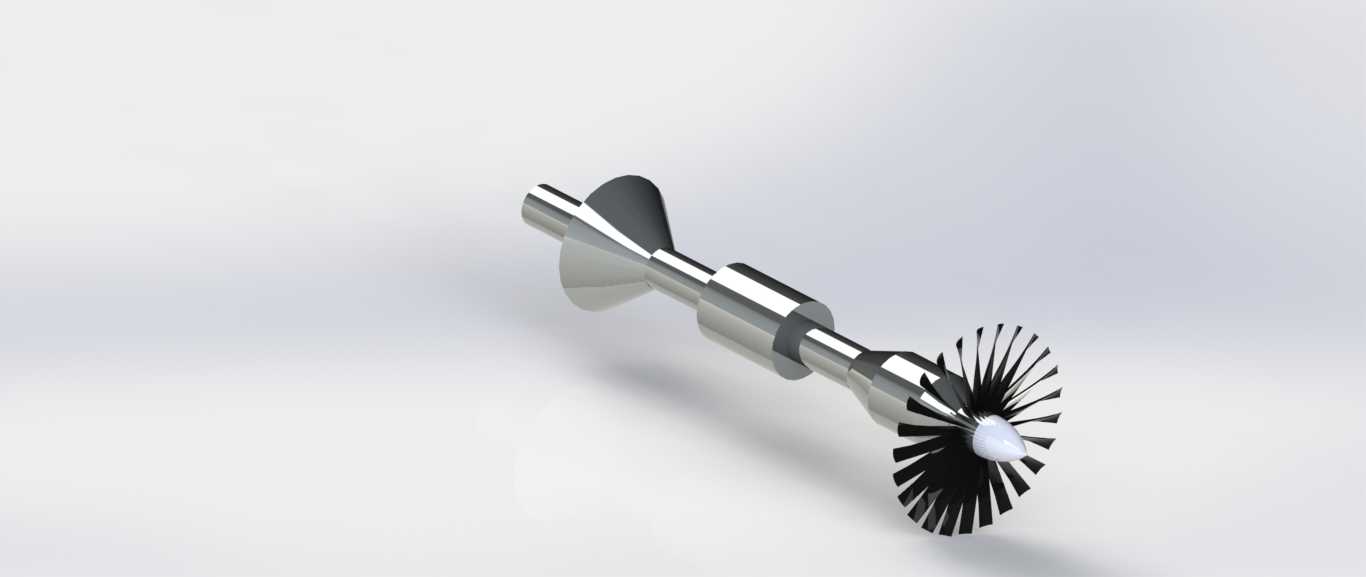

　　内部的风扇组件采用宽弦叶片设计，叶片沿轮毂周向均匀排布，叶型从根部到尖部做了扭角渐变处理，匹配不同半径位置的线速度差异，保证整个叶高范围内的气流攻角处于最优区间，将进入的气流分为外涵道与内涵道两股，外涵道气流直接产生大部分巡航推力，内涵道气流则送入后续压气机段参与燃烧循环。设计过程中优先保证结构的气动合理性，首先依据典型大涵道比发动机的进气道流量系数确定唇口的收缩比与曲率半径，再匹配风扇段的直径与叶片数量，确定轮毂比参数，保证进气流量满足核心机的进气需求；叶片建模时先构建叶根到叶尖的多个翼型截面，通过曲面放样生成完整叶型，再对叶片前缘与尾缘做倒圆处理，降低应力集中风险；整流罩与机匣的连接位置做了错位止口设计，既保证装配时的同轴度，

　　又能减少连接位置的气流台阶阻力。安装边界方面，该段后端设置有与中介机匣连接的环形安装边，安装边上均布螺栓过孔，装配时需通过定位销保证与后续核心机段的同轴度，径向跳动公差需控制在0.05mm以内，避免转动件与静子件发生碰磨；整体结构的最大外径为常规窄体客机发动机的典型尺寸，能够适配常见的机翼吊装式发动机挂架的安装间距，整流罩前端的中心锥做了圆滑过渡，能够将正前方的来流平滑导向风扇叶片根部，减少中心位置的气流滞止损失。实际应用中，该段结构的设计合理性直接影响发动机的喘振边界，若进气道曲面设计不当，在大迎角飞行或者侧风条件下容易出现进气畸变，导致压气机喘振甚至发动机停车；风扇叶片的叶型设计则直接关系到发动机的推进效率与噪声水平，

　　优化后的叶型能够降低巡航状态下的燃油消耗，同时满足民航严苛的噪声管控标准。建模过程中对各部件的配合间隙做了模拟验证，转动件与静子件之间预留了足够的热膨胀间隙，适配发动机工作时高温状态下的部件变形量；机匣外侧的标识区域做了平面化处理，方便运维时粘贴标识或者进行检查标记，整体结构在保证气动性能的前提下，尽可能简化了非承力部位的结构，降低整体重量，符合航空结构件轻量化的设计要求。
