教学演示用曲柄滑块传动结构

　　这套曲柄滑块传动结构，核心功能是实现旋转运动与直线往复运动的双向转换，是机械传动领域最基础也最通用的运动转换单元之一。从实际应用场景来看，这类结构广泛覆盖了从教学演示到工业设备落地的多个领域：在机械原理教学场景中，它是帮助学习者理解低副传动、运动死点、急回特性的核心教具，能直观展示曲柄整周转动时滑块的行程变化规律；在小型冲压设备中，这套结构可以将电机输出的旋转运动转化为冲头的直线冲压动作，完成薄材冲孔、压印工序；在内燃机动力端，反向应用的曲柄滑块结构可将活塞的往复直线推力转化为曲轴的旋转扭矩输出；在小型送料机构中，它能带动推料杆完成定行程的往复送料动作，适配轻工装配线的节拍要求。

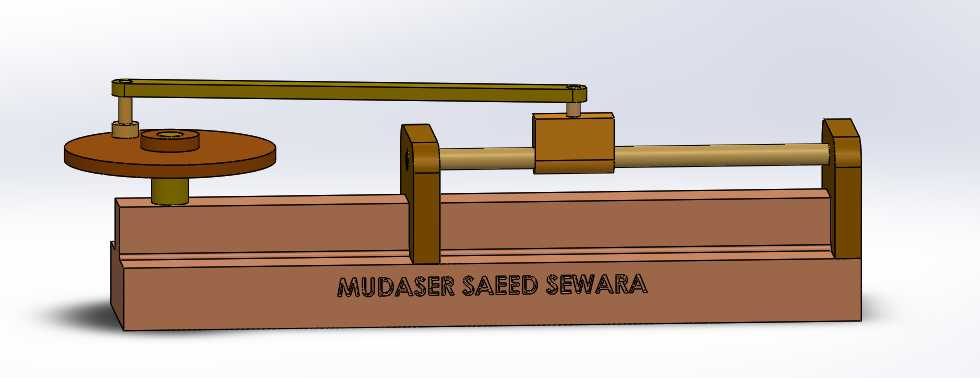

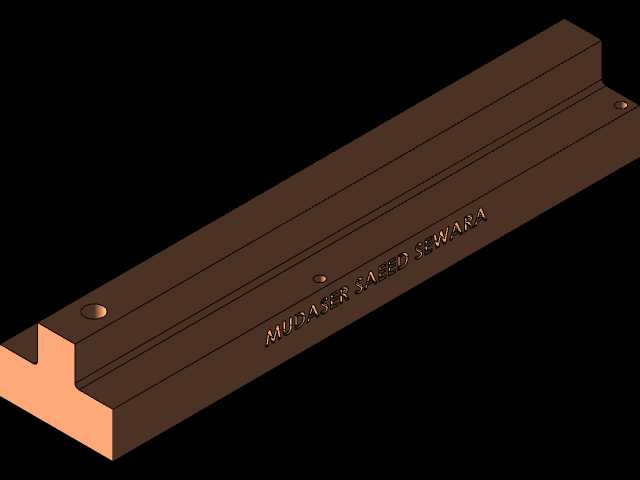

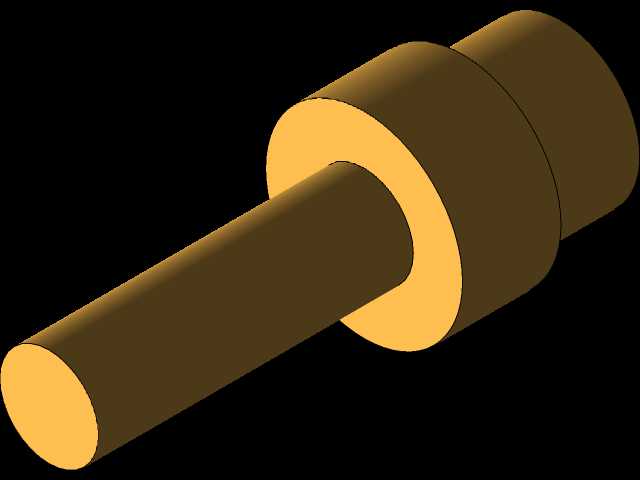

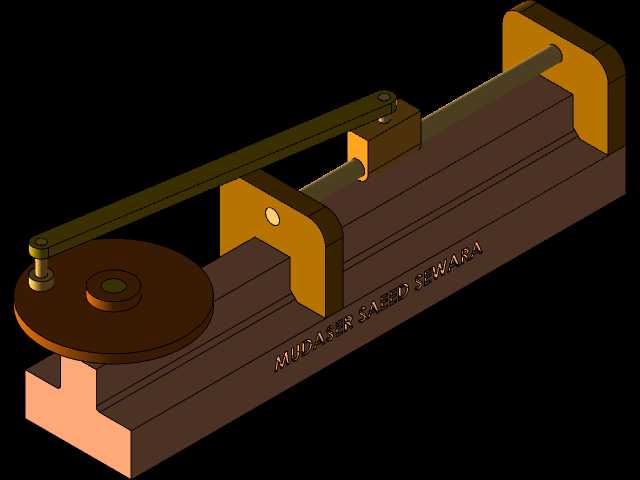

　　从结构设计思路来看，这套模型采用了最经典的对心曲柄滑块布局，曲柄回转中心与滑块运动导轨的轴线处于同一平面，不存在偏置距，这种设计的优势在于运动过程中滑块对导轨的侧向力分布均匀，不会出现偏置结构带来的单侧磨损加剧问题，同时加工装配的精度要求更低，适合入门级结构验证与教学场景。整个结构的支撑部分采用一体式铸造质感的底座，底座上预留了两个垂直的支撑立板，用于安装滑块的导向光轴，光轴与立板之间采用过渡配合装配，不需要额外的轴承座即可保证导向精度，降低了整体的加工成本。曲柄部分采用圆盘式偏心结构，偏心销的位置决定了滑块的行程长度，这种圆盘曲柄相比臂式曲柄的转动惯量更均匀，高速运转时的动平衡表现更好，适合需要稳定转速的演示场景。连杆部分采用等截面直杆设计，两端分别通过铰接副连接曲柄偏心销与滑块本体，铰接处预留了标准的销轴安装间隙，既保证运动过程中无卡滞，又不会因为间隙过大导致运动精度丢失。滑块部分采用方块式结构，中心开有与导向光轴适配的通孔，侧面预留了与连杆连接的铰接凸台，整体结构对称，运动过程中不会出现偏载。

　　从安装边界与尺寸适配角度来看，这套结构的所有运动部件都处于底座的投影范围内，曲柄转动时的最大回转直径不会超出底座宽度，滑块运动到两个极限位置时也不会超出底座的长度边界，安装时只需要通过底座上的预留安装孔将整体固定在工作台面即可，不需要额外预留周边的运动避让空间。导向光轴的中心高度与曲柄的回转中心高度保持一致，保证连杆在运动过程中不会出现上下方向的附加力矩，减少铰接处的磨损。在实际选型适配时，如果需要调整滑块的输出行程，只需要更换不同偏心距的曲柄圆盘即可，不需要改动底座、导轨、滑块的主体结构，具备很强的通用性；如果需要提升传动负载能力，可以将导向光轴更换为直径更大的规格，同时加大铰接销轴的直径，提升铰接副的抗剪切能力，适配更大的输出力需求。

　　这套结构的运动特性十分明确，当曲柄做匀速整周转动时，滑块的运动速度遵循简谐运动规律，在行程的两个端点位置速度为零，加速度达到最大值，在行程中点位置速度达到最大值，这种运动特性决定了它适合对冲击要求不高的中低速传动场景，如果需要降低端点位置的冲击，可以在滑块的两个极限位置加装缓冲垫，吸收运动换向时的惯性冲击。另外，对心曲柄滑块结构不存在急回特性，工作行程与回程的时间完全相等，适合需要双向匀速运动的工况，如果需要实现急回动作来提升工作效率，可以将结构调整为偏置曲柄滑块布局，调整曲柄回转中心与导轨轴线的偏置距即可获得不同的急回系数。在装配调试过程中，需要保证导向光轴的平行度误差控制在允许范围内，否则会导致滑块运动卡滞，增加传动阻力，同时要保证各铰接副的润滑到位，避免干摩擦导致的零件磨损加剧，延长结构的使用寿命。
