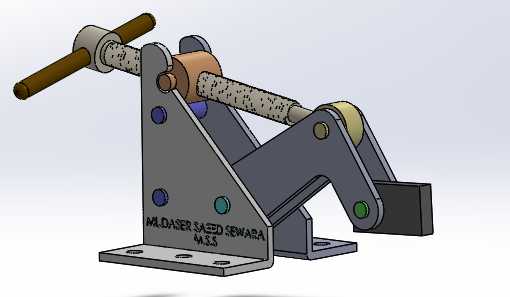

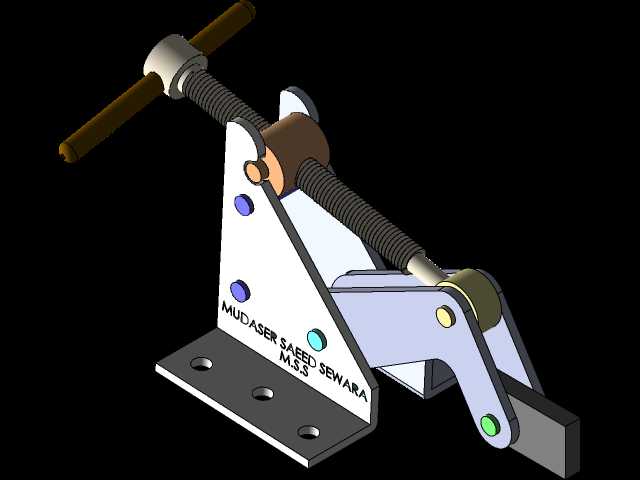

手动螺旋压紧式杠杆夹持工装结构

　　该手动夹持结构多用于小批量零件加工的工位装夹、实验室试样固定以及简易装配工位的工件定位场景，在没有气动、液压动力源的零散加工点位，这类纯机械结构的夹持装置不需要额外布设动力管线，操作人员仅通过转动端部的手杆即可完成压紧与松脱动作，适配多品种小批量的柔性生产需求，尤其适合钣金件、小型型材件的铣削、钻孔工序的临时装夹，也可作为焊接工位的工件定位夹具使用，避免工件在加工过程中出现位移偏差。从功能实现逻辑来看，整套结构依靠螺旋副的增力特性配合杠杆的力矩放大作用，操作人员施加在手柄上的较小扭矩，经过梯形螺纹传动转化为轴向推力，再通过铰接的杠杆压臂传递到压头位置，最终在压头端面输出足够的压紧力，保证被夹持工件在承受切削力、敲击力时不会发生窜动。

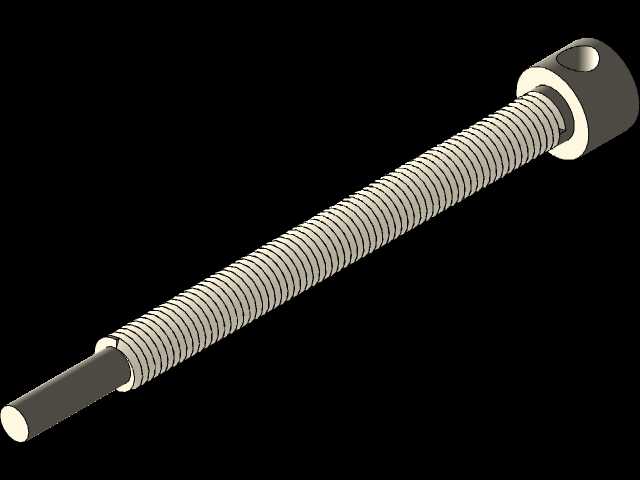

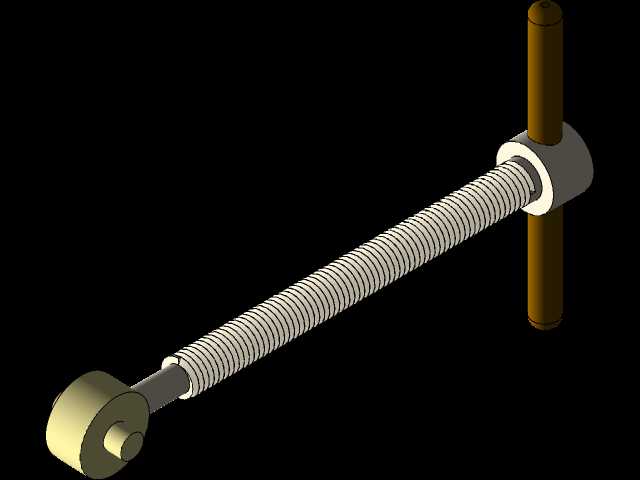

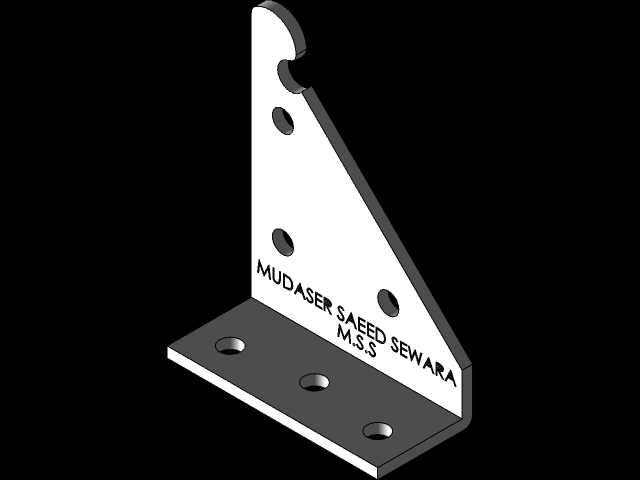

　　螺纹副选用梯形螺纹结构，相比普通三角螺纹具备更好的传动效率与轴向承载能力，同时具备一定的自锁特性，当操作人员停止转动手柄后，整套机构不会因为工件的反作用力出现自行松脱的情况，不需要额外增加锁止结构即可保持压紧状态。设计过程中首先确定了安装底座的固定边界，底座采用带安装孔的平板式结构，四个安装孔的孔位间距适配常规工业铝型材的槽口间距以及通用T型槽工作台的槽距，既可以通过螺栓直接固定在铝型材框架搭建的工位上，也可以通过T型螺栓固定在机床工作台上，底座的厚度经过受力校核，能够承受最大压紧力下的弯矩作用，不会出现底座变形导致的压头偏斜。立式支撑立板与底座采用焊接加螺栓紧固的复合连接方式，立板上预留的多个铰接孔位分别对应螺旋副的支撑位、

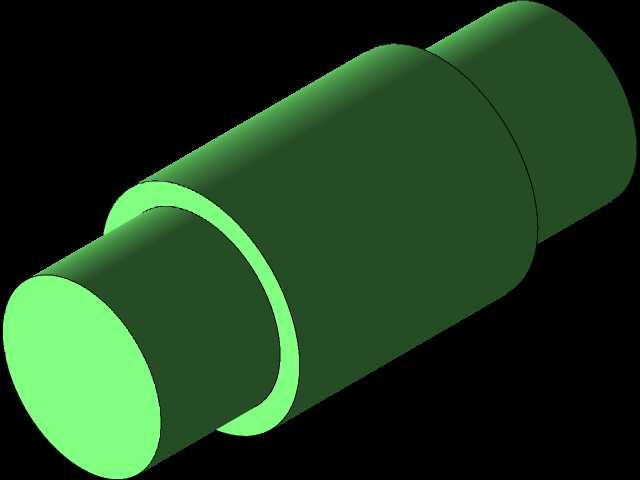

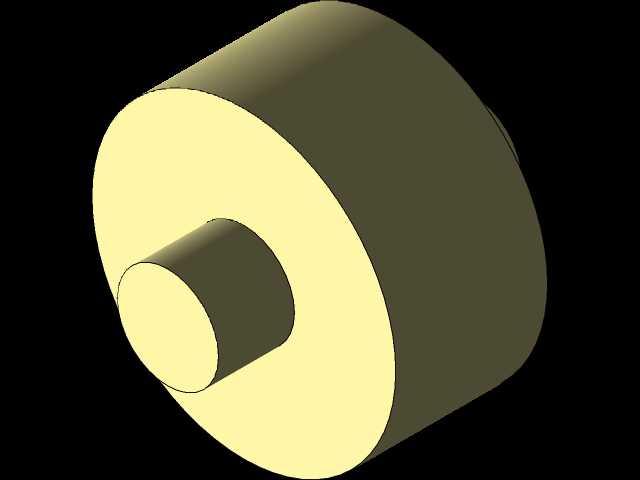

　　杠杆臂的铰接支点，孔位的同轴度公差控制在0.02mm以内，避免铰接处出现卡滞或者传动间隙过大的问题。螺旋杆的行程设计覆盖了0-60mm的压紧高度范围，能够适配不同厚度的被夹持工件，压头位置采用铰接式连接，可以根据被夹持工件的表面角度自动调整压合面的角度，避免出现点接触导致的工件压痕或者压紧力不足的问题。杠杆臂的支点位置经过力矩配比优化，在保证足够压紧行程的前提下，将操作力控制在单人单手可轻松操作的范围内，避免操作人员长时间操作出现疲劳。整套结构的所有铰接位置都预留了润滑注油孔，日常维护时仅需要定期注入润滑脂即可保证转动顺畅，减少铰接处的磨损，延长结构使用寿命。外露的传动螺纹位置加装了简易的防尘护套，避免加工过程中产生的切屑、

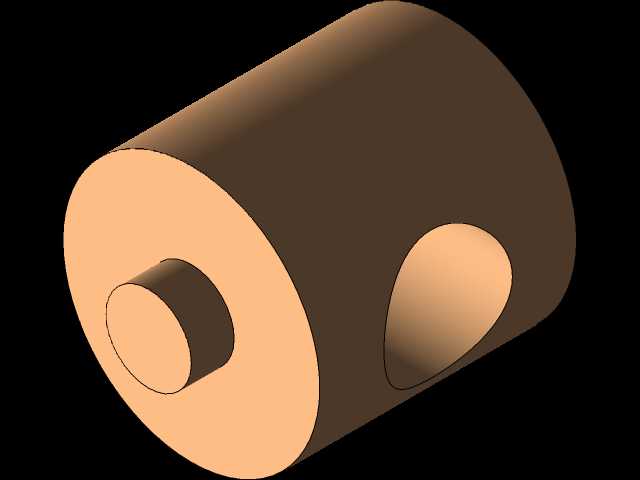

　　粉尘进入螺纹副造成螺纹磨损或者卡滞。压头的端面做了网纹滚花处理，增加与工件表面的摩擦力，进一步提升夹持的可靠性，针对表面精度要求较高的工件，也可以在压头端面加装橡胶或者铜质垫块，避免压伤工件表面。整套结构没有采用复杂的异形零件，大部分结构件都可以通过常规的铣削、车削、钻孔工序完成加工，加工成本较低，后期维护更换配件也十分方便，不需要定制特殊的非标备件。在实际安装使用时，需要保证底座的安装平面平面度公差不大于0.1mm，避免底座安装后出现翘曲，导致螺旋杆的传动轴线与支撑立板出现偏角，增加传动阻力甚至出现卡死的情况。铰接轴与孔的配合选用间隙配合，间隙量控制在0.01-0.03mm之间，既保证转动灵活，又不会因为间隙过大导致压头出现过大的位置偏差。螺旋杆与铜质螺母的配合间隙经过合理选配，既保证传动顺畅，又不会因为轴向间隙过大导致压紧时出现空行程。
