手推式无动力滚刀草坪修剪设备结构

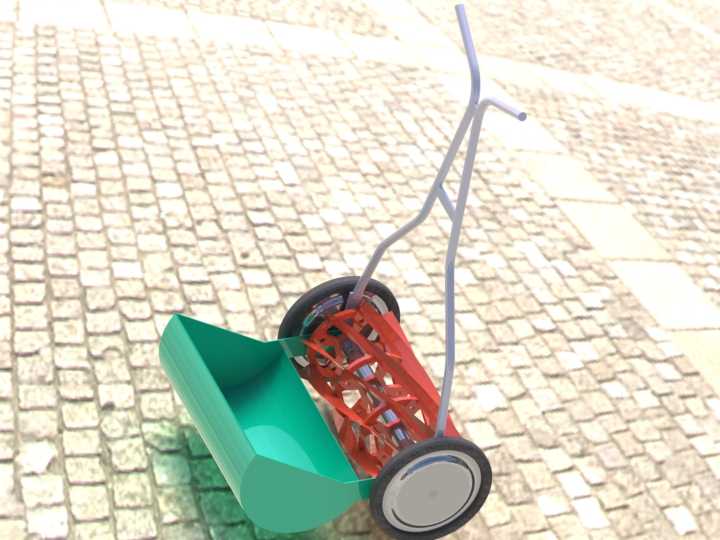

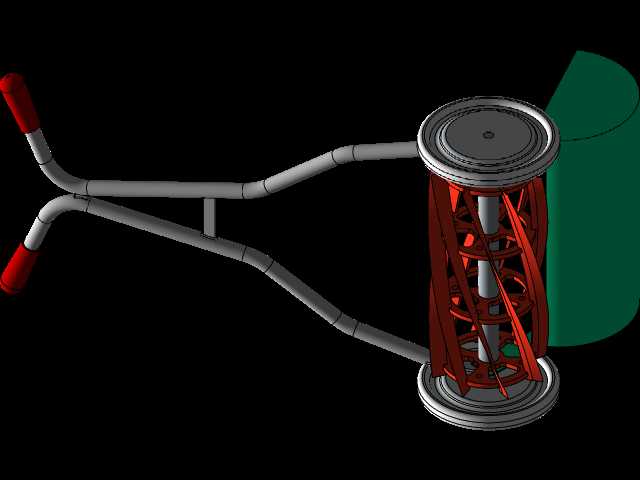

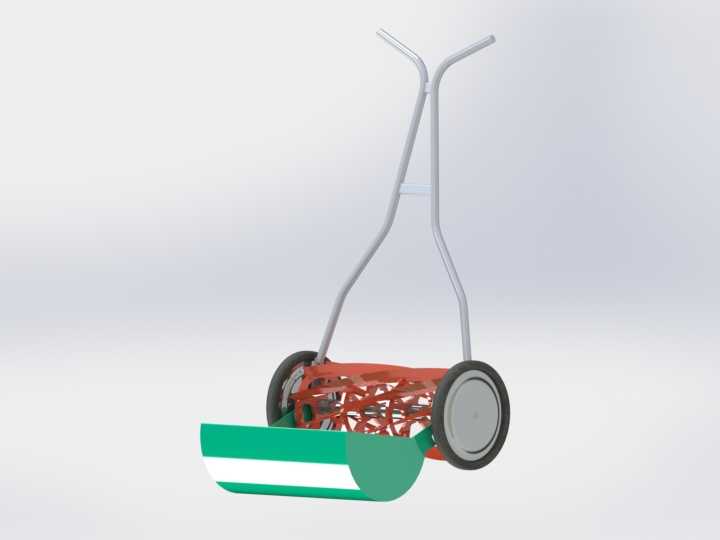

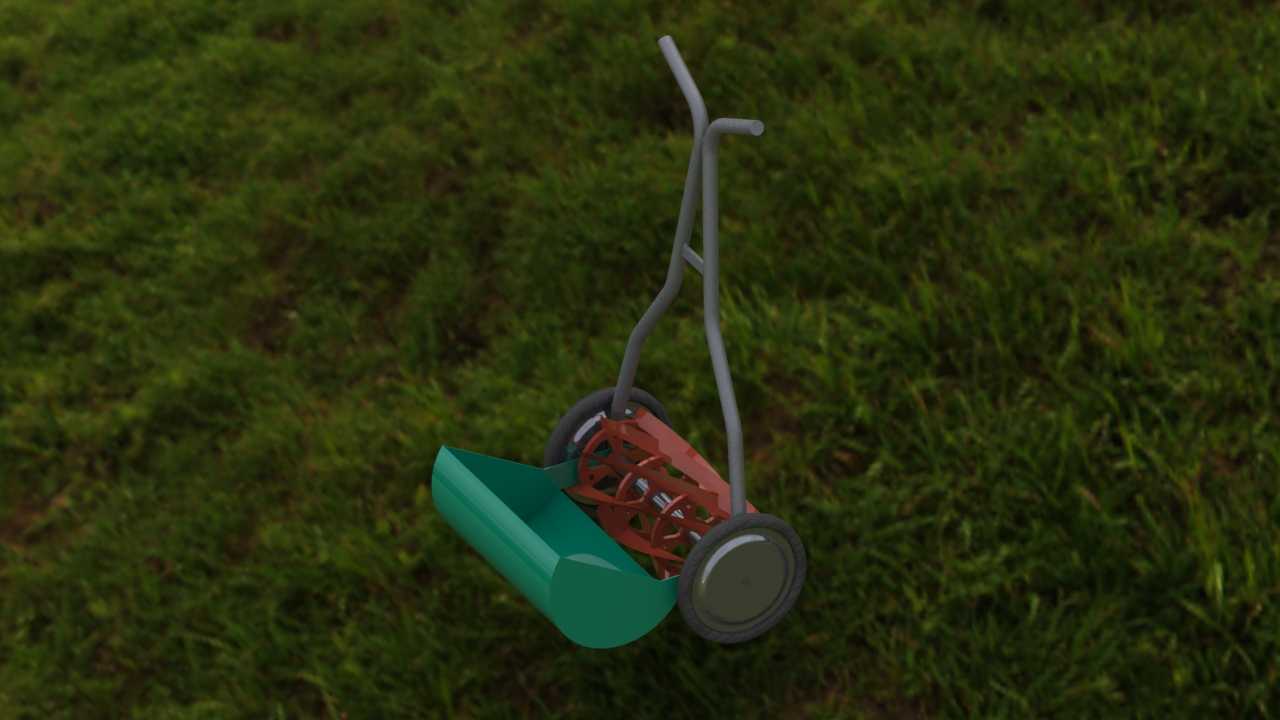

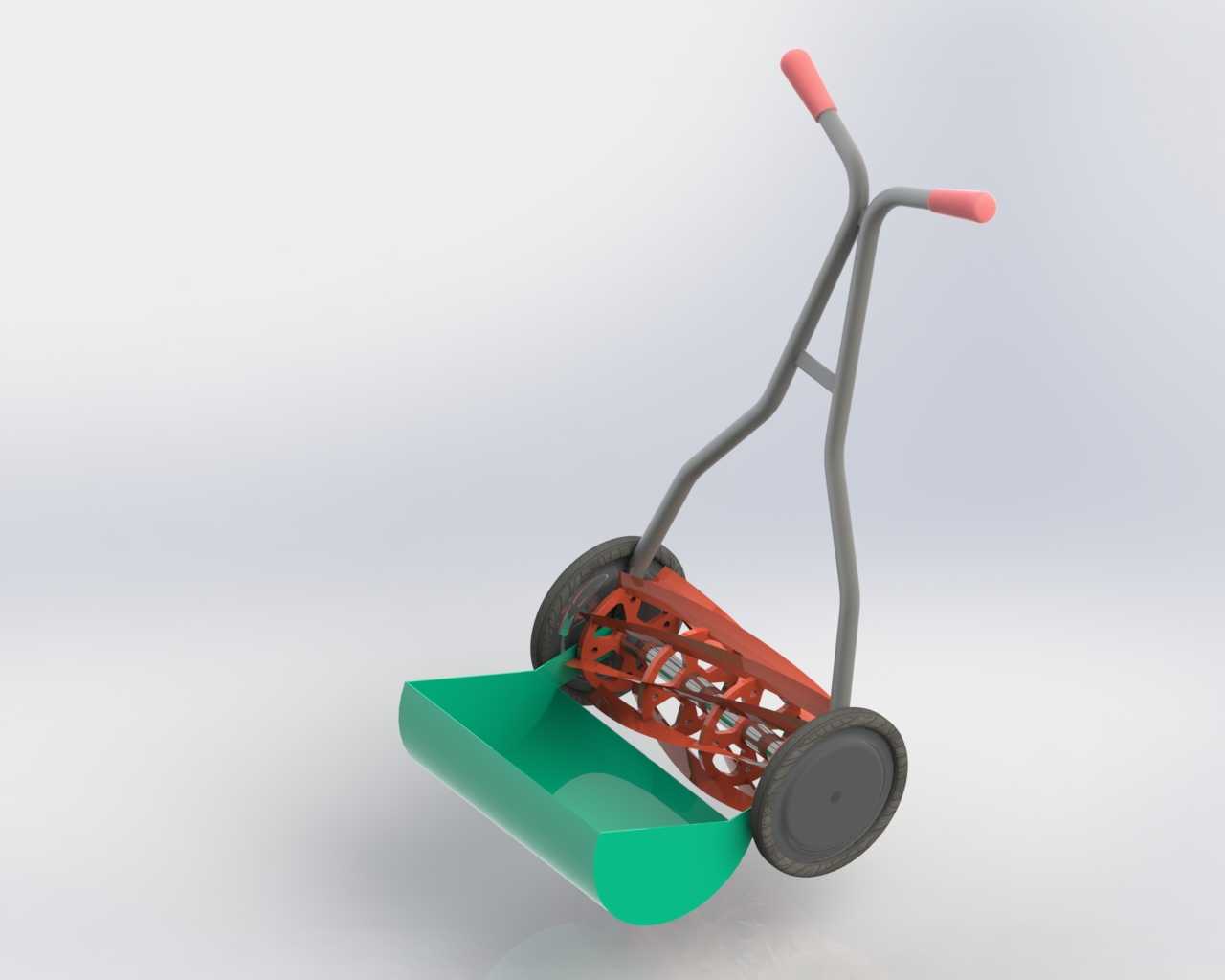

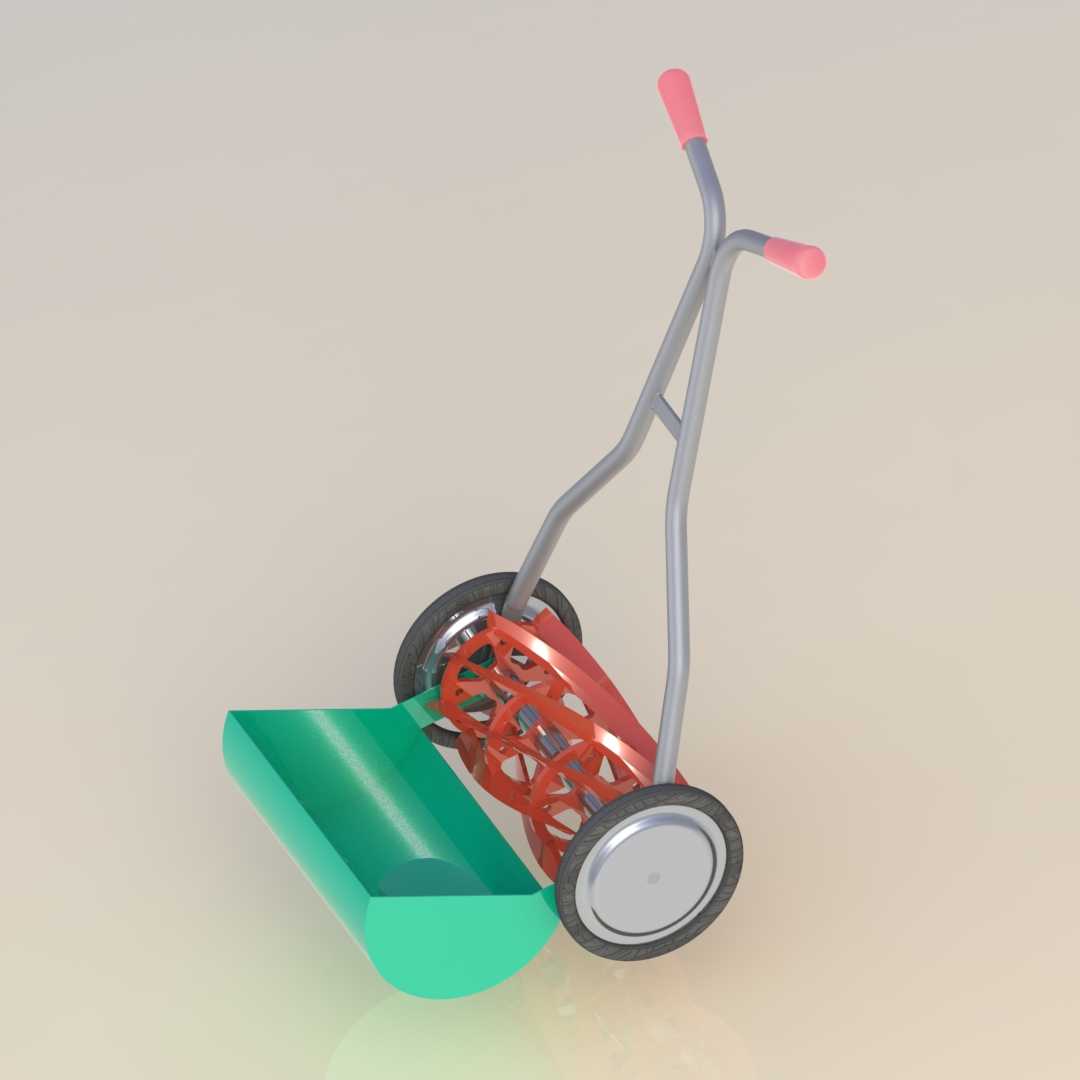

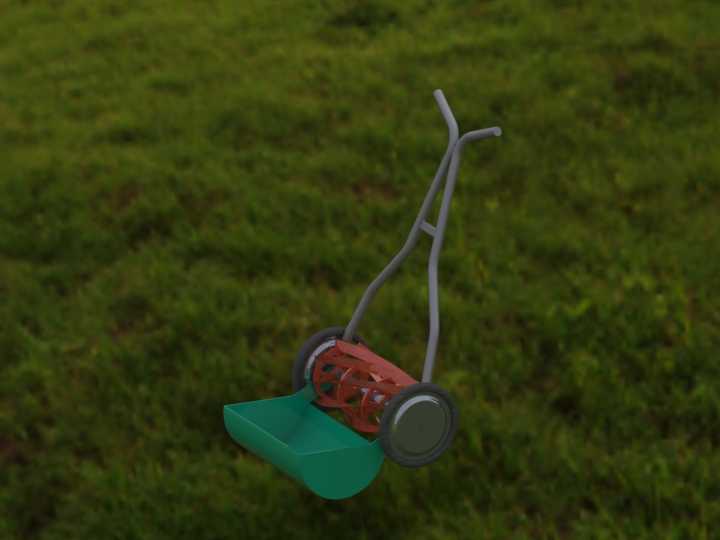

　　这款手推式无动力割草设备主要面向家庭庭院、小型公共绿地、苗圃边角区域的草坪修剪作业，区别于大型驾乘式剪草设备，它无需额外动力源，完全依靠人力推行带动滚刀组完成剪切动作，作业过程无尾气排放、噪音极低，不会对周边休憩人群造成干扰，也适合对噪音管控严格的住宅区域、校园绿化区日常运维使用。从结构设计来看，设备整体采用倾斜推握的人机工程布局，推把采用弯管一体式成型结构，上端握持位置套有防滑软质握套，推把的倾斜角度经过反复校核，适配身高155cm至185cm的作业人员自然握持姿态，推行过程中无需刻意弯腰调整重心，长时间作业能有效降低腰部负荷。设备的核心剪切单元为滚刀配合定刀的结构，滚刀架采用镂空辐条式设计，

　　在保证结构强度的前提下尽可能降低转动惯量，推行时滚轮通过内置的传动结构带动滚刀高速旋转，滚刀上的螺旋刃口与底部固定的定刀形成连续剪切副，能像剪刀一样整齐切断草茎，不会出现甩刀式割草机常见的草茎撕裂、切口发白腐烂的问题，修剪后的草坪平整度更高，草叶伤口愈合速度更快。设备前部设置了弧形导草板，剪切下来的草屑会沿着导草板的弧度向前推送堆积，不会飞溅到作业人员的裤脚位置，也无需额外加装集草袋就能完成小范围草屑的归集，后续清理更便捷。行走轮采用宽幅实心橡胶轮结构，轮面做了浅防滑纹路设计，在略有潮湿的草坪上推行不会出现打滑空转的问题，轮体的安装位置与滚刀组的转动边界做了精准避让，不会出现草茎缠绕轮轴的情况。从安装边界尺寸来看，

　　设备的修剪幅宽控制在300mm级别，能轻松穿过宽度400mm以上的绿化灌木丛间隙，完成绿篱边缘、花坛周边的边角修剪作业，整体整机重量控制在5kg以内，单人单手握持就能完成设备的搬运转移，上下台阶、跨越小面积路缘石都不需要额外辅助。设计过程中对滚刀与定刀的间隙做了可调式结构设计，通过侧边的调节旋钮就能微调刃口间隙，适配不同长度、不同韧性的草种修剪需求，间隙调整精度可以控制在0.1mm级别，既能保证剪切锋利度，也能避免刃口直接接触造成的异常磨损。推把与主机架的连接位置采用快拆式锁扣结构，不需要额外工具就能完成推把的折叠收纳，折叠后整机的纵向尺寸可以压缩至原来的三分之一，普通家用储物柜、阳台角落就能存放，不会占用过多储物空间。

　　设备底部的离地间隙经过校核，在平整度一般的原生草坪上推行不会出现底盘刮蹭土面的问题，滚刀组的最低剪切高度可以调整至20mm，最高留茬高度可以达到70mm，能满足不同场景下的草坪留茬要求，比如运动类草坪需要低留茬保证平整度，观赏类草坪可以适当调高留茬高度减少草叶水分蒸发。整个机架的受力部位都做了圆角过渡处理，没有尖锐外凸的结构，日常搬运、作业过程中不会出现剐蹭衣物、划伤皮肤的隐患，所有转动配合位置都加装了自润滑轴套，日常使用不需要频繁加注润滑油，维护成本极低。
