刚性模量线性测试实验装置结构设计

　　这套刚性模量线性测试装置，主要面向材料力学性能实验室、高校力学教学实训场景以及小型材料检测工位使用，核心用途是完成橡胶类、薄金属片类试样的剪切刚性模量、线性刚度系数测定，获取材料在小变形线性区间内的载荷-形变对应关系，为材料选型、力学性能参数标定提供实测数据支撑。

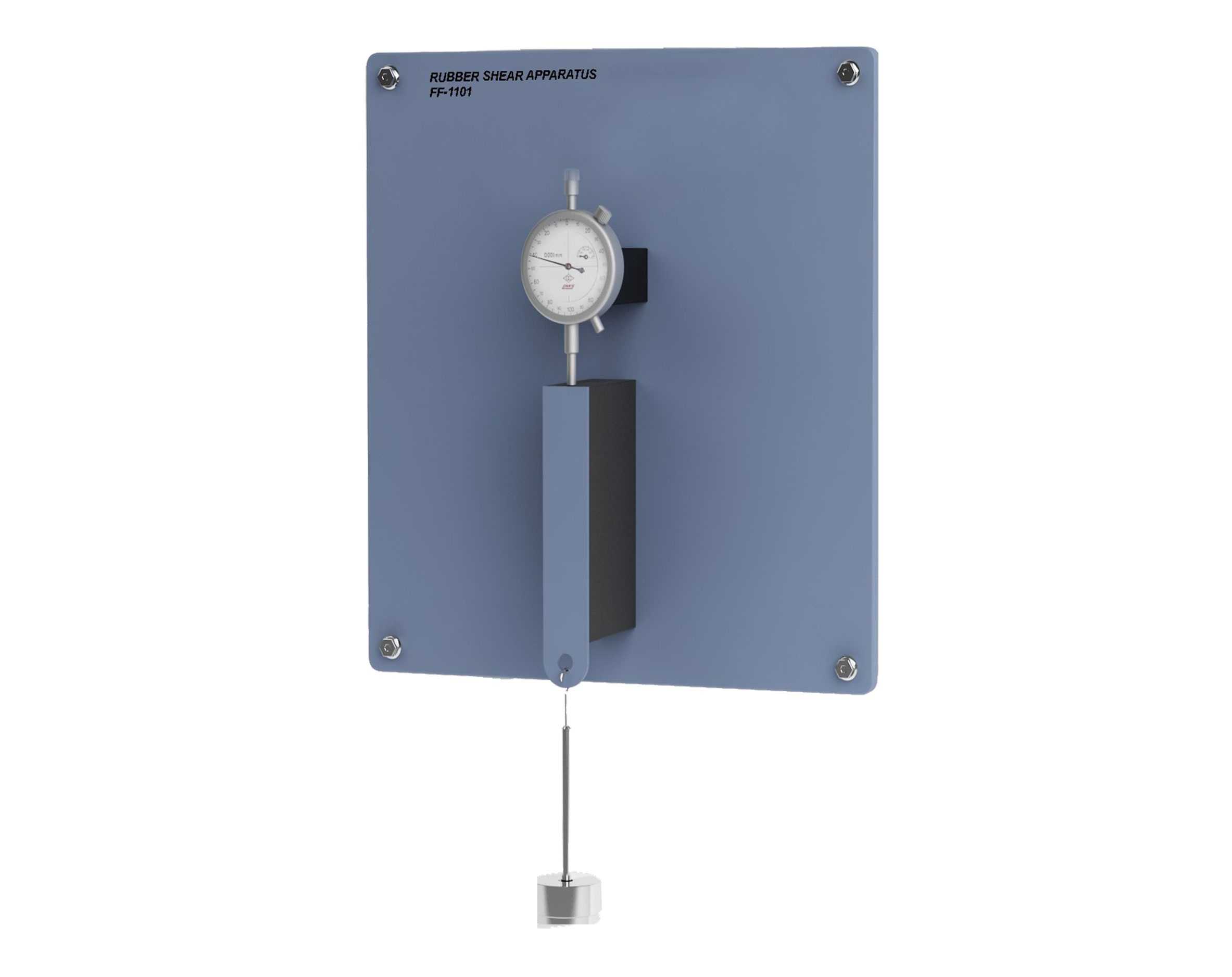

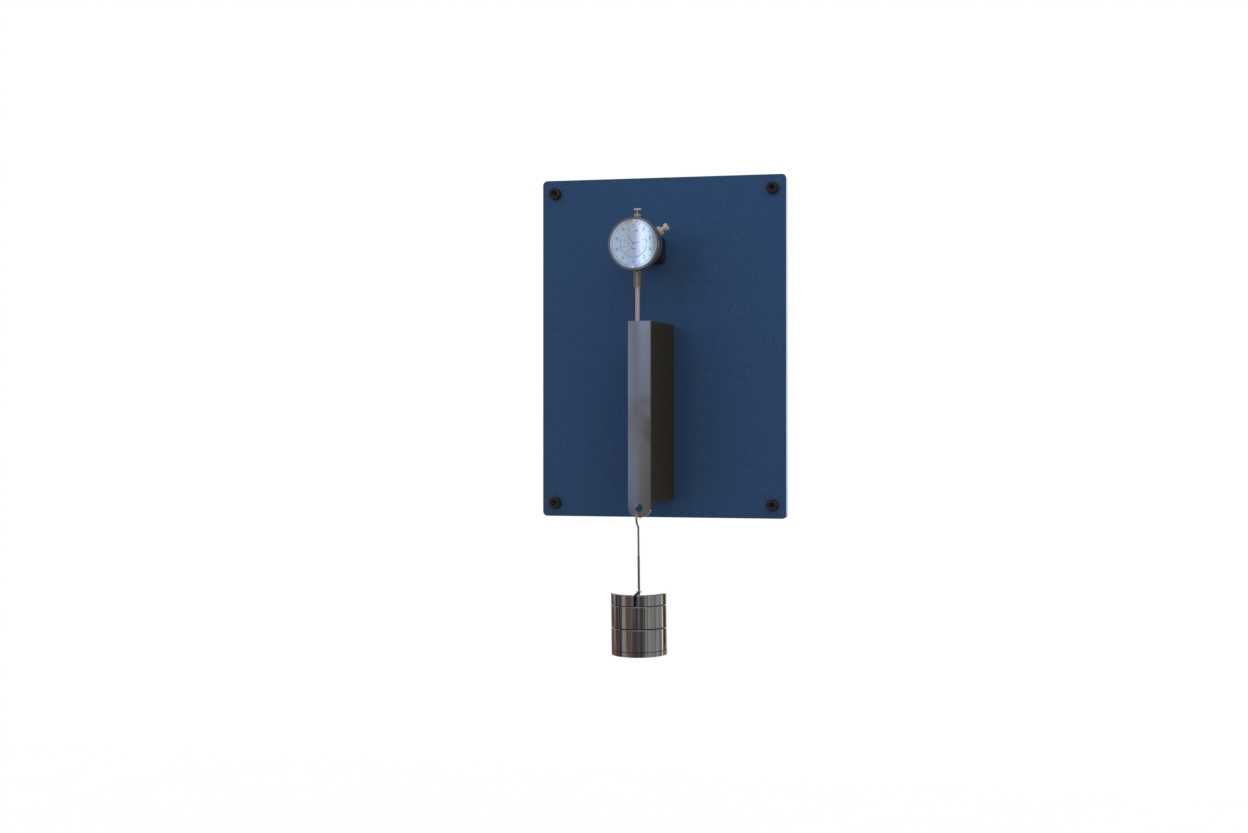

　　从实际使用逻辑出发，装置的安装基准为一块方形安装背板，背板四角预留沉头安装孔，可直接通过螺栓固定在实验台架的竖直安装面或者墙面预留安装位上，安装时需保证背板平面的平面度公差控制在0.05mm以内，避免基准面倾斜带来的百分表测量误差。背板作为整个装置的承载基准，所有功能组件均直接安装在该板面上，无需额外搭建支撑框架，整体安装边界紧凑，占用竖直安装面尺寸约为400mm×350mm，水平方向向外伸出的最大尺寸不超过120mm，不会占用过多实验台操作空间，适合小型实验室的工位排布需求。

　　装置的功能组件排布完全围绕测试流程设计：背板上部固定百分表安装支座，支座采用L型折弯结构，一侧通过内六角螺栓锁紧在背板的T型槽或者预留螺孔上，另一侧开设百分表装夹孔，通过侧顶螺钉固定百分表，装夹时需保证百分表测杆的轴线与竖直方向平行，测头的运动方向与试样受载后的形变方向完全重合，消除余弦误差带来的测量偏差。百分表下方对应安装试样夹持组件，该组件分为固定夹块与活动夹块两部分，固定夹块通过螺栓锁紧在背板上，作为试样的固定端基准；活动夹块与百分表测头直接接触，同时下方连接载荷挂杆，挂杆末端可放置标准砝码，通过砝码重力对试样施加竖直方向的恒定载荷，活动夹块与背板之间设置微型直线导向结构，保证夹块仅能沿竖直方向运动，避免侧向偏移带来的载荷分力影响测试精度。

　　设计过程中优先考虑了测试操作的便捷性与数据可靠性：试样夹持端的夹块工作面加工有细密防滑齿纹，可避免软质材料试样在受载过程中出现滑移，保证加载力完全作用在试样的测试段上；百分表的安装位置预留了上下调节余量，可适配不同厚度、不同标距长度的试样装夹需求，无需重新加工支座即可完成一定尺寸范围内的试样测试；挂杆末端的砝码托盘采用限位结构，防止砝码加载过程中出现晃动，保证载荷施加的稳定性。

　　从结构细节来看，背板左上角预留了标识铭牌粘贴位，可标注装置型号、测试量程、精度等级等参数，方便实验人员快速识别装置参数；所有外露的金属结构件均做发黑或者喷塑处理，避免长期在实验室环境下出现锈蚀，影响装置的运动精度与使用寿命；活动夹块与导向结构之间采用无油润滑衬套，避免润滑油滴落污染试样或者实验台面，同时减少运动过程中的摩擦阻力，保证百分表采集到的形变量完全来自试样的弹性形变，而非机构本身的摩擦阻滞。

　　实际使用时，实验人员只需将待测试样裁剪为规定尺寸的条状，一端夹紧在固定夹块上，另一端夹紧在活动夹块上，调整百分表位置使测头预压1-2mm量程后将表盘调零，随后逐级在砝码托盘上添加标准砝码，待每级载荷下百分表读数稳定后记录形变量，通过多组载荷与形变数据的线性拟合，即可计算得到试样的线性刚度系数与刚性模量参数，整个测试流程无需复杂的操作培训，单人即可完成全部测试操作，测试数据重复性好，适合批量试样的快速性能筛查。

　　装置的结构设计充分考虑了日常维护的便利性：所有连接螺栓均采用标准内六角规格，日常拆装维护只需使用常规内六角扳手即可完成，无需专用工具；百分表为标准通用量具，出现损坏或者精度超差时可直接替换同规格标准百分表，无需定制专用配件；夹块的防滑齿磨损后可单独拆卸更换夹块，无需更换整个背板或者支座组件，降低了长期使用的维护成本。
