农用割草机滚筒式切割转子结构

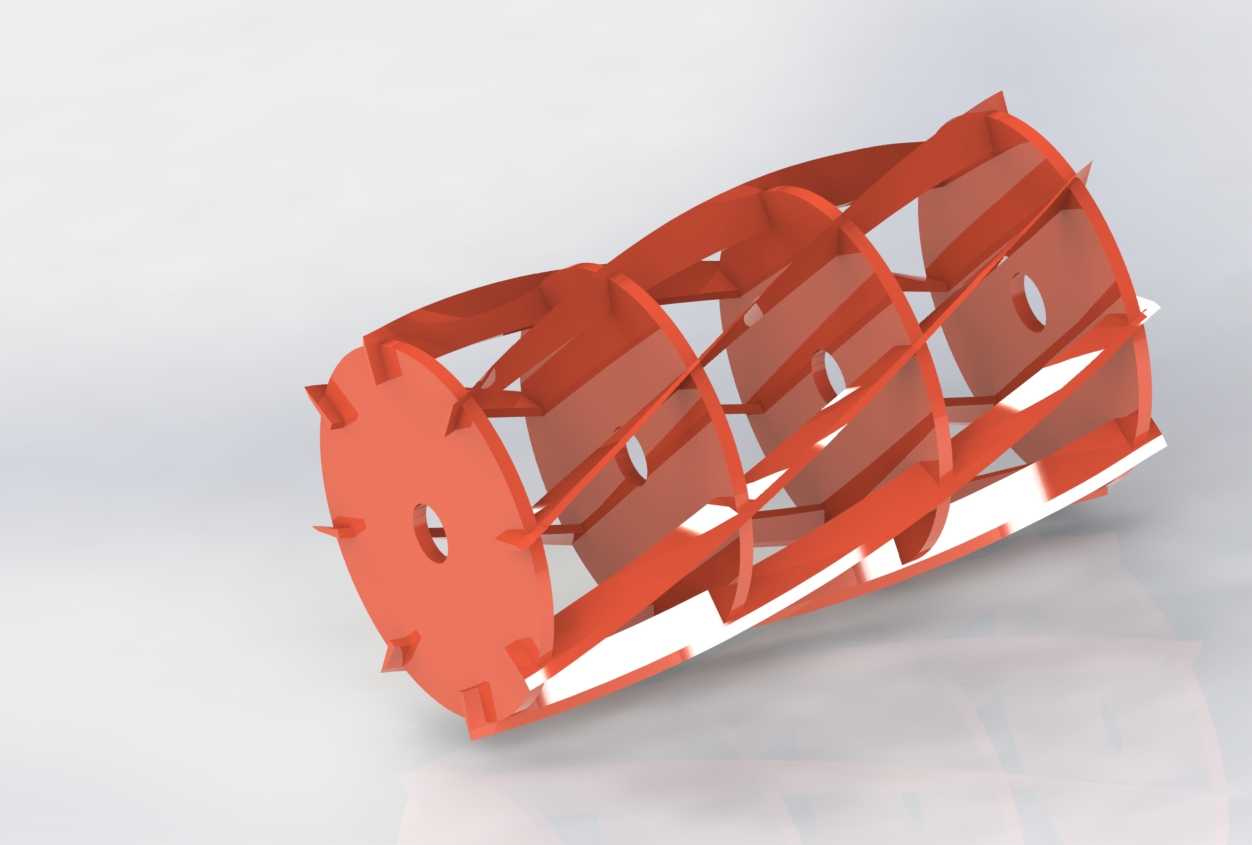

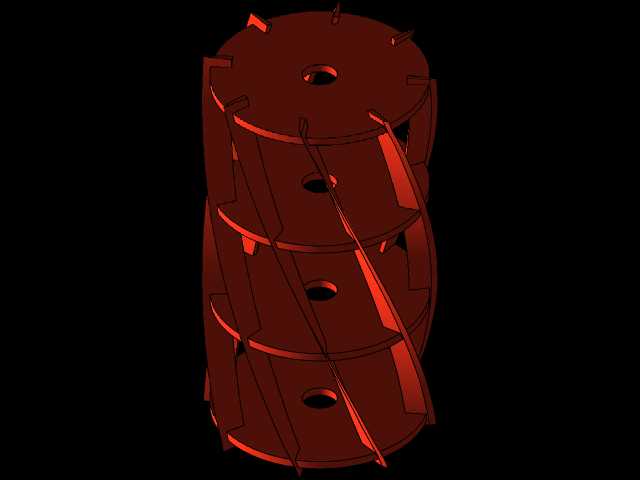

　　这款滚筒式切割转子是手扶式、坐骑式中小型割草设备的核心作业部件，主要适配园林养护、草场修整、农田田埂杂草清理等场景的作业需求，区别于传统往复式割刀结构，该转子采用连续旋转击打式作业逻辑，在处理茎秆韧性较强的杂草、高度不均的荒草时，不会出现卡滞、扯断留茬不齐的问题。从结构设计来看，整体采用笼式滚筒构型，两端为带安装轴孔的圆形端板，端板边缘均匀分布突出的击打刃座，相邻端板之间通过多组沿螺旋轨迹排布的辐条连接，辐条上固定连续的切割刃带，这种螺旋排布的设计能够让切割刃在旋转过程中逐次接触草茎，避免整幅刃口同时切入带来的冲击负载，有效降低作业时的振动幅度，同时减少动力输入端的瞬时扭矩峰值，适配小马力汽油动力或者电动驱动单元的输出特性。

　　安装边界上，两端轴孔的同轴度公差控制在0.1mm以内，端板外侧预留的轴承安装位可以直接适配标准深沟球轴承的装配尺寸，不需要额外加工转接衬套，滚筒整体的径向跳动量设计值不超过0.5mm，避免高速旋转时出现动不平衡导致的设备抖动。设计过程中特意将刃带与辐条的连接位置做了圆弧过渡处理，避免应力集中导致作业过程中受硬物冲击出现焊缝开裂或者结构断裂，刃口部分采用倾斜角度设计，旋转时除了垂直击打草茎之外还附带滑切效果，能够轻松切断直径5mm以下的木质化杂草茎秆，相比平直刃口的切割阻力降低约30%。笼式的中空结构一方面能够降低转子自身的重量，减少动力消耗，另一方面作业时带起的气流可以将切断的草屑顺着滚筒的螺旋导向面均匀抛撒到设备后方，

　　不会出现草屑堆积在刀腔内部堵塞出料通道的问题。端板上的安装孔采用对称分布设计，维护时可以将转子整体翻转180度安装，使用另一侧的备用刃口，延长单次维护的使用周期，不需要频繁拆卸打磨刃口。实际作业场景中，该结构的转子在地面起伏不超过5cm的坡地作业时，因为自身的圆柱形轮廓，不会出现传统甩刀式结构容易挖入土层的问题，留茬高度可以稳定控制在3-8cm区间，满足不同场景的割草作业要求，不管是小区草坪的精细化修剪，还是果园行间的杂草清理，都能保持稳定的作业效果。结构建模过程中对每一处连接位置都做了受力仿真验证，在转子以2000rpm转速旋转时，辐条与端板连接位置的最大应力远低于材料的屈服强度，即使碰到小石块等硬物冲击，

　　也只会在刃口位置出现局部卷刃，不会出现整体结构变形失效的问题。滚筒的整体外径根据配套设备的割幅设计，相邻刃带之间的间距经过反复验证，既不会因为间距过大出现漏割的情况，也不会因为间距过小导致整体重量超标、风阻过大。两端的轴伸长度预留了密封件的安装空间，装配时可以加装骨架油封，避免作业时草屑、泥水进入轴承位置，延长轴承的使用寿命，减少日常维护的频次。
