50立方每小时反渗透水处理装置结构设计

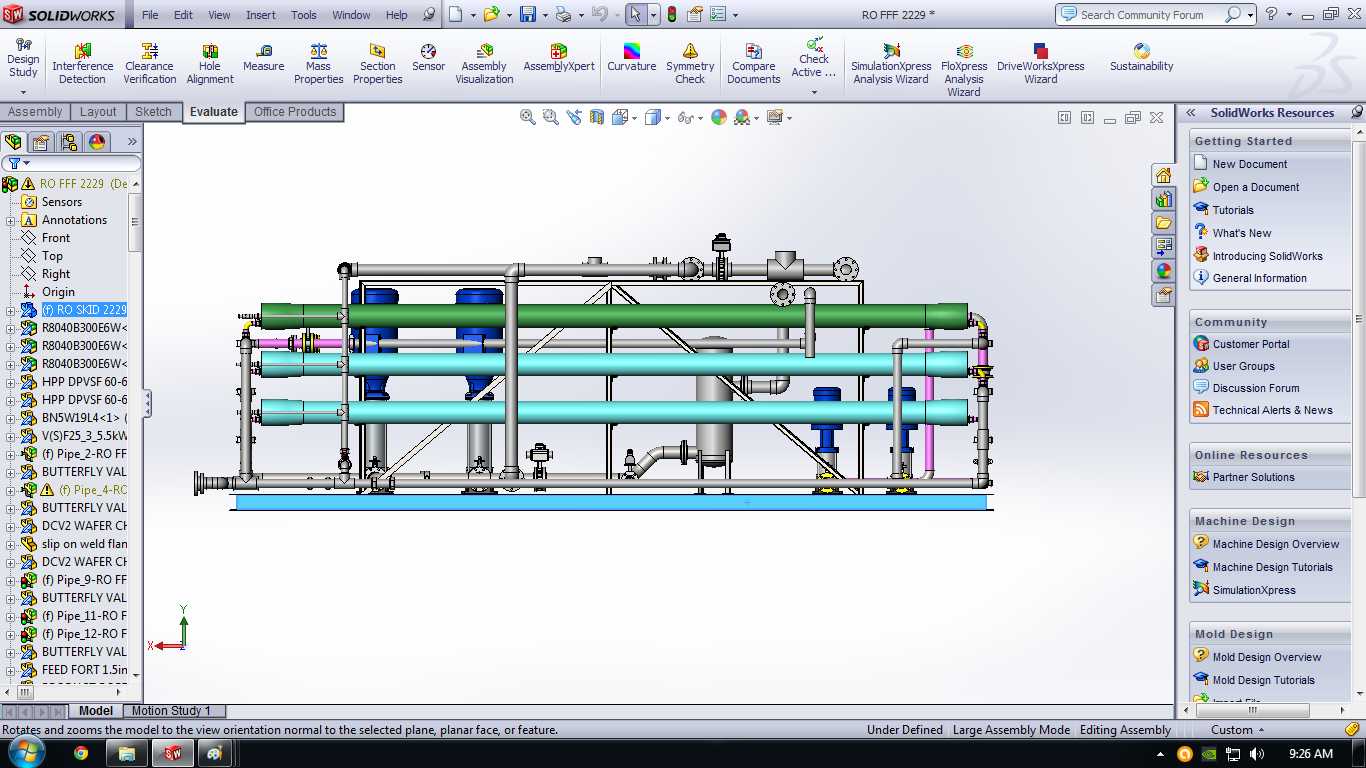

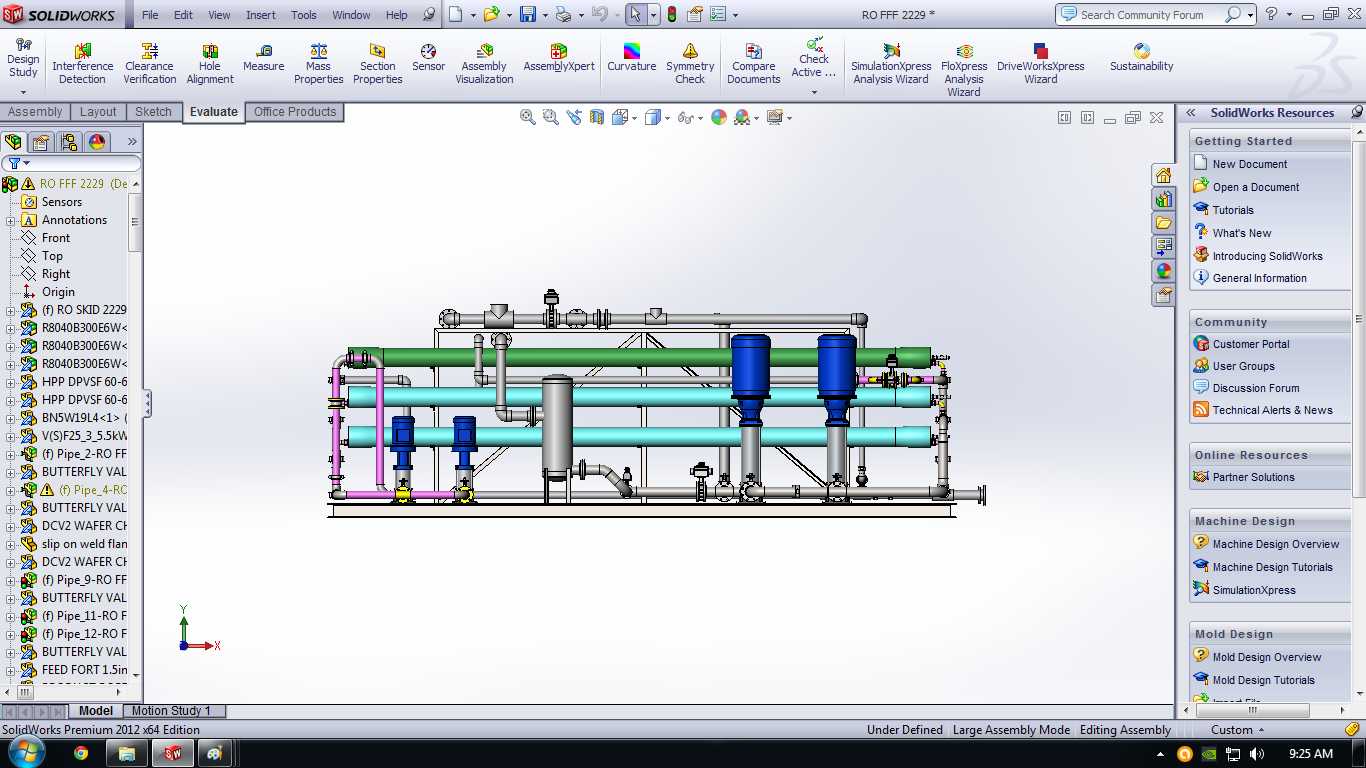

　　这套50立方米每小时处理量级的反渗透装置，主要面向中小型工业纯水制备、中水回用预处理、饮用水深度净化场景，在食品加工配料用水、电子元器件清洗供水、锅炉补给水前置处理等工况中都有成熟应用，整套模型完整还原了现场安装级的管路排布与部件装配关系，可直接用于方案展示、管路应力校核、安装空间预留校验等设计环节。从实际功能逻辑来看，装置核心通过反渗透膜元件的筛分作用，在高压泵提供的工作压力下，将进水侧的溶解盐类、胶体、微生物、有机物等杂质截留，透过侧产出符合电导率要求的净化水，浓水侧则沿回流管路排出或进入后续浓水回收单元，整套管路的流向设计充分考虑了膜元件的进水湍流要求，通过合理的弯头角度、变径位置设置，避免膜壳内部出现流道死区，

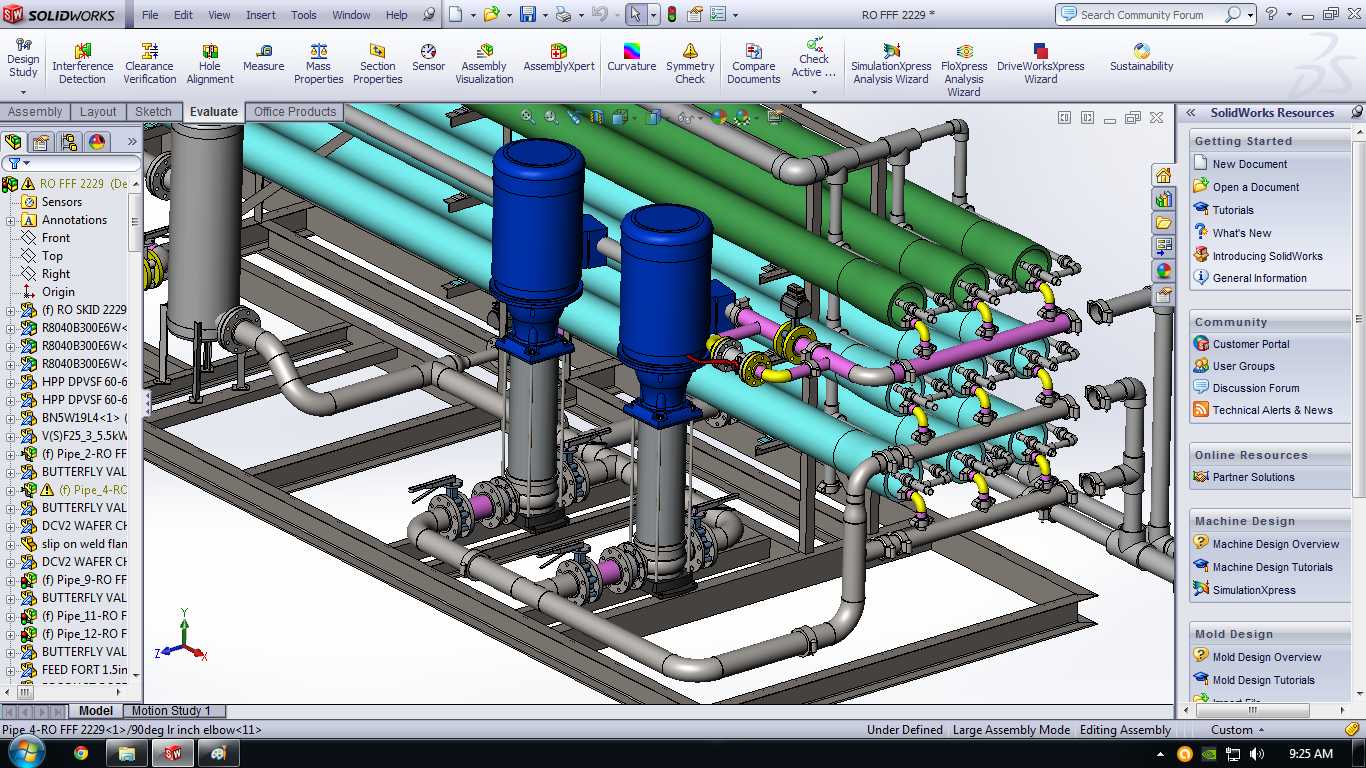

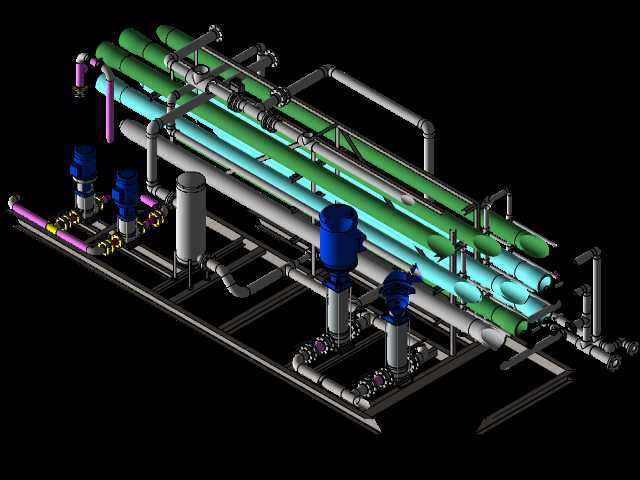

　　减少浓差极化对膜元件使用寿命的影响。设计过程中首先确定了处理量级对应的膜元件数量，选用标准8英寸反渗透膜元件，单支膜元件的额定产水量匹配整体处理能力，膜壳采用卧式并排布置，上下两层排布的方式压缩了整体设备的占地宽度，同时预留了单支膜元件的抽拉更换空间，膜壳端部与设备框架边缘的距离满足检修操作的最小人体工程学要求，不需要额外拆除周边管路即可完成膜元件的更换作业。管路系统采用不同颜色区分介质流向，绿色管路对应进水输送段，青色管路对应产水收集段，紫色管路对应浓水回流段，不同管径的选取严格匹配各段介质的设计流速，进水管路流速控制在1.5-2m/s区间避免管路冲蚀，产水管路流速控制在1m/s以内降低沿程阻力损失，管路上配套的蝶阀、止回阀、

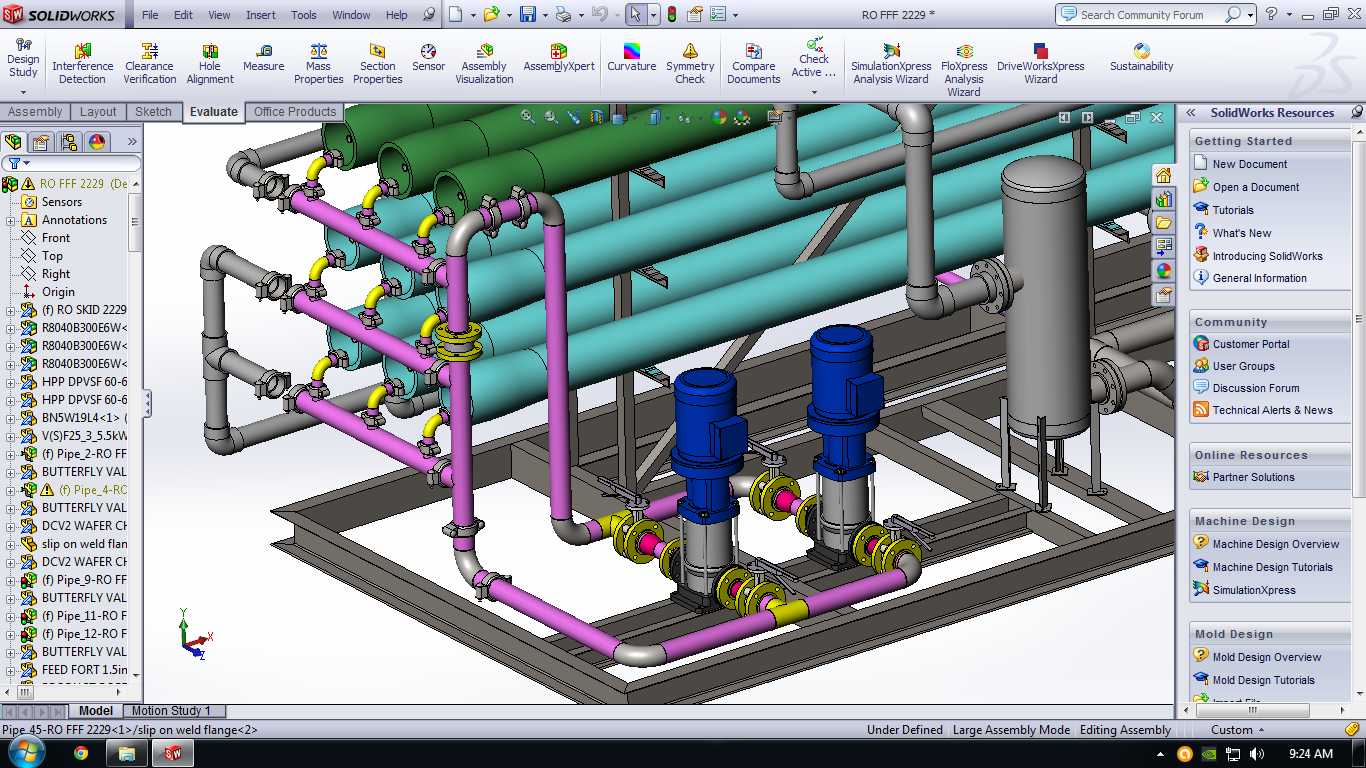

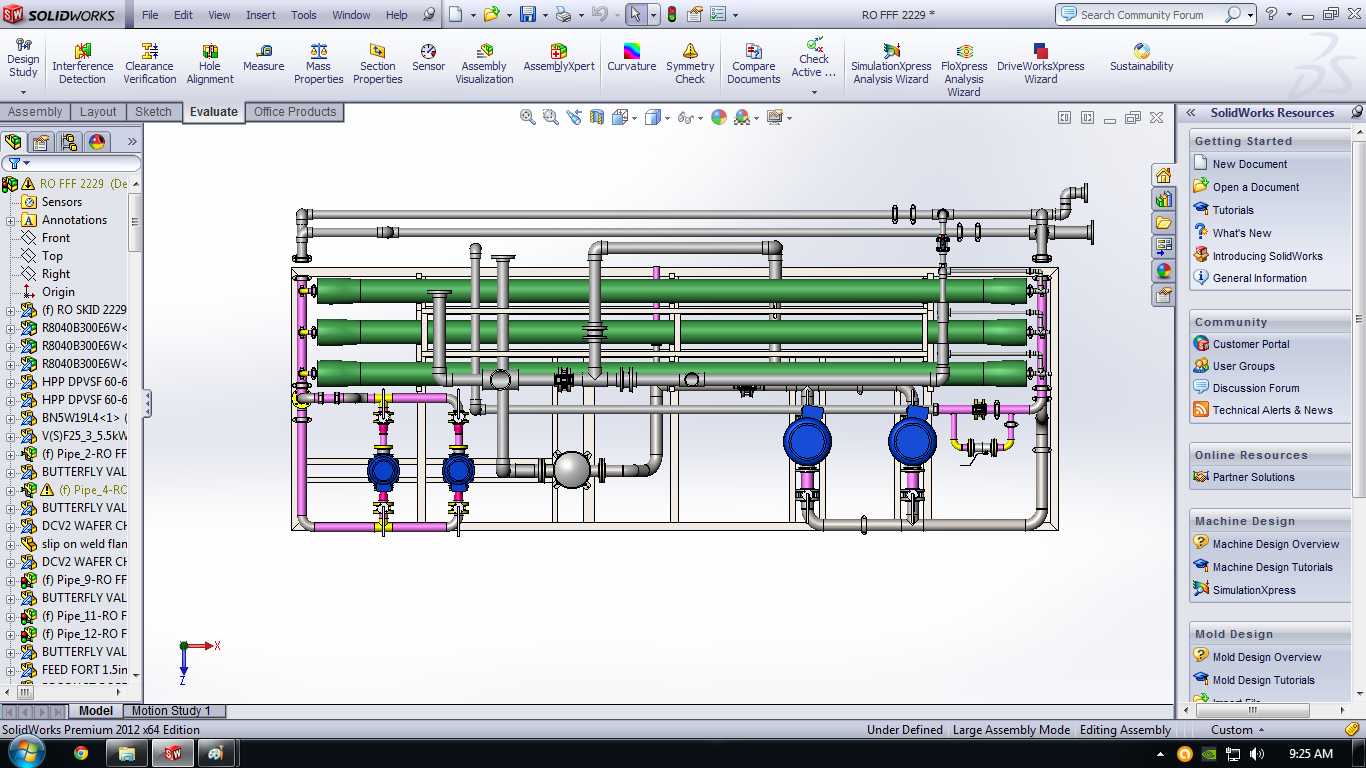

　　压力表、流量计接口位置都预留了操作与读数空间，阀门的手柄朝向统一设置在操作通道侧，日常巡检时不需要探身到管路间隙内部即可完成开度调节与参数读取。设备框架采用标准化型钢焊接结构，底部设置的可调支脚可适配现场地面的不平整度，整体安装边界的长宽高尺寸充分考虑了标准工业厂房的门廊宽度、层高限制，可整体撬装运输到现场后直接对接进出水管路与电控系统，不需要在现场进行大量的二次配管作业。高压泵与膜组件的连接位置设置了软连接结构，可抵消泵体运行时产生的振动传递，避免长期振动导致管路焊缝开裂、法兰密封面泄漏，膜组件进水端的保安过滤器接口预留了滤芯更换的操作空间，顶部的排气阀位置设置在管路最高点，设备初次注水时可顺利排尽管路内部的空气，

　　避免气锤现象损伤膜元件。整套模型的装配层级清晰，每个管路附件、支撑结构都保留了完整的配合关系，在进行三维校核时可直接提取各部件的干涉检查结果，提前排查现场安装时可能出现的管路碰撞、操作空间不足等问题，相比传统的二维图纸设计，可大幅减少现场安装时的设计变更量，缩短设备的安装调试周期。在细节设计上，管路的支架间距符合管道工程设计规范的要求，不同材质管路的支架设置了对应的绝缘垫，避免不同金属接触产生电化学腐蚀，浓水侧的管路设置了取样阀接口，可随时取样检测浓水侧的污染物浓度，调整系统的回收率参数，产水侧的电导率仪表安装位置避开了管路弯头处的湍流区域，保证检测数据的准确性。设备整体的布局将高压泵、仪表阀门等需要频繁操作维护的部件都布置在靠近操作通道的一侧，膜组件的排布预留了足够的通风空间，避免夏季高温环境下膜元件表面温度过高影响脱盐率，底部的排放管路设置了统一的收集槽接口，设备检修或化学清洗时的废液可直接通过排放管路收集处理，不会流到车间地面造成环境污染。
