多规格软管直通过滤器结构设计方案

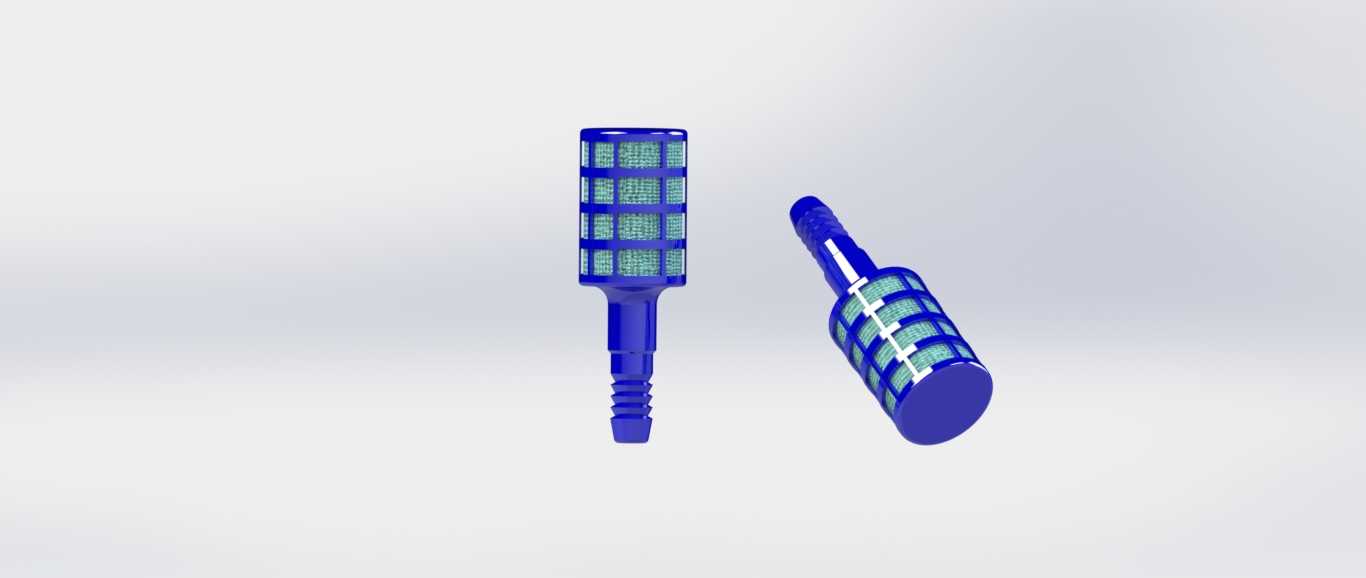

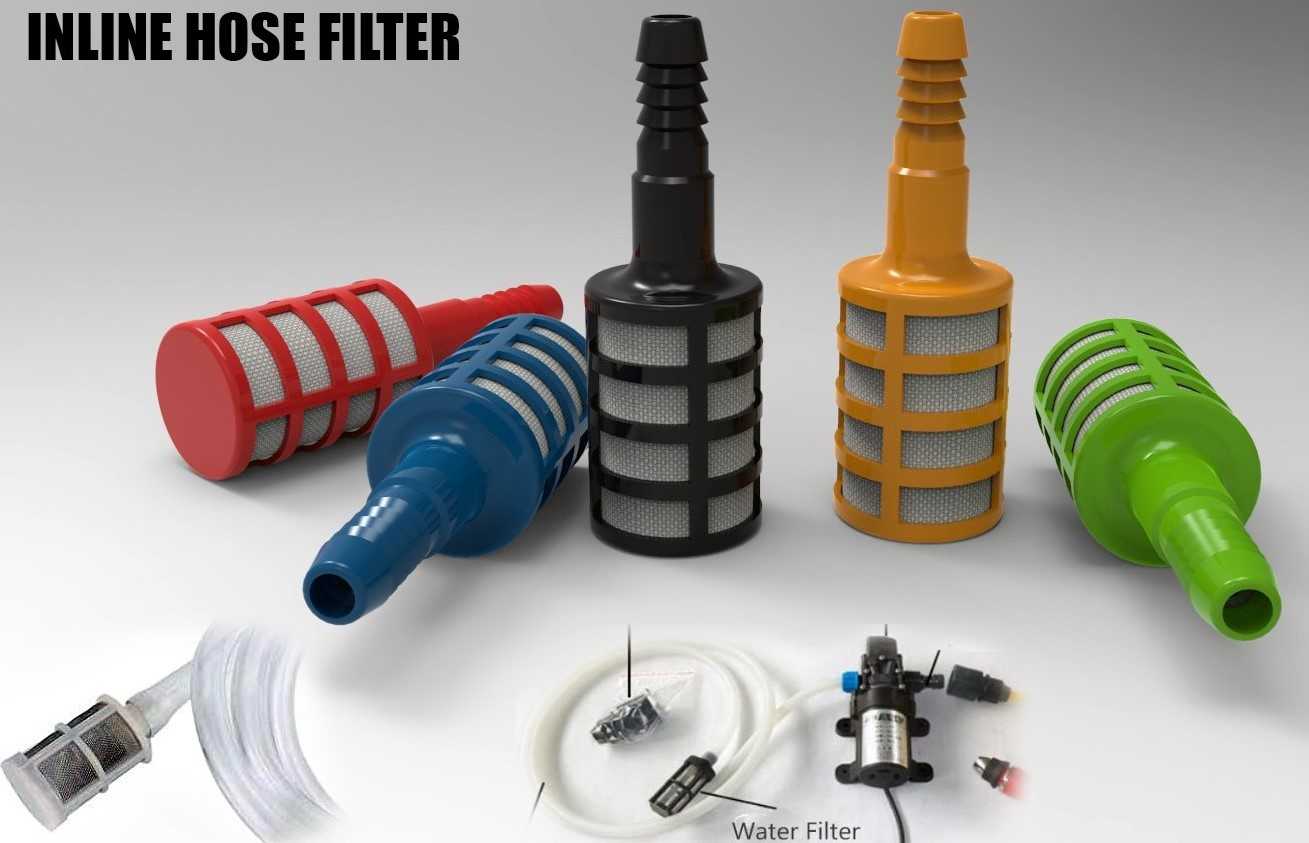

　　这类软管直通过滤器主要适配小流量流体输送场景，常见于小型净水设备、农用喷灌支路、微型水泵进水端、实验室流体管路、车载洗涤系统等对管路杂质拦截有要求的低压输送环节，核心作用是在流体进入泵体、精密喷嘴、阀组之前拦截管路内的固体颗粒杂质，避免硬质颗粒刮蹭泵腔密封件、堵塞细小喷孔或者卡滞阀瓣，降低下游精密元件的磨损故障概率。从结构设计来看，整体采用直通式轴向布局，流体从一端的宝塔接头进入滤腔，经过内置的滤网组件后从另一端同规格的宝塔接头流出，没有多余的流道弯折，能尽可能降低流体通过时的压损，适配小功率泵组的扬程特性。不同配色的产品对应不同的接头规格与滤网精度，外壳采用格栅式镂空结构，既可以给内部的滤网提供径向支撑，

　　避免滤网在负压进水或者正向承压时出现形变塌陷，又能减少外壳材料的用量，同时方便使用者从外部直接观察滤网的堵塞情况，无需拆解就能判断是否需要清理维护。接头部分采用标准的宝塔式竹节结构，竹节的倒锥角度经过反复校核，搭配对应内径的软管安装后，在0到0.6MPa的常规工作压力下不会出现松脱泄漏，不需要额外加装喉箍也能满足多数低压场景的密封要求，如果是振动较大的安装场景，也可以在竹节位置加装喉箍进一步提升连接可靠性。安装边界方面，这类过滤器的整体长度根据接头规格不同覆盖60mm到120mm区间，最大外径在25mm到45mm之间，安装时只需要在管路中间预留对应长度的直线段即可，不需要额外的固定支架，自身重量完全可以由两端的软管承载，

　　不会因为自重导致软管弯折堵流。滤腔内部的滤网采用骨架加滤网层的复合结构，支撑骨架为硬质工程塑料，外层包覆的滤网根据应用场景不同可以选择不同的过滤精度，从10目到80目不等，分别适配大颗粒杂质拦截到细小悬浮物过滤的不同需求，滤筒与两端接头的连接采用旋扣式结构，日常维护时不需要借助工具，直接用手拧开两端的端盖就可以取出滤网进行冲洗，清理完成后对准旋扣拧回即可，拆装过程不会损坏密封胶圈。设计过程中重点校核了几个关键位置的强度：一是宝塔接头的根部位置，这个位置是安装软管时应力最集中的区域，做了渐变的圆角过渡，避免安装时用力过大导致接头断裂；二是外壳格栅的筋条厚度，经过受力仿真验证，在1MPa的极限水压下筋条的形变量不超过0.2mm，

　　不会出现开裂问题；三是密封胶圈的压缩量，端盖拧紧后胶圈的压缩率控制在25%左右，既可以保证密封性能，又不会因为压缩量过大导致拧开困难或者胶圈过早老化。流道设计上，滤腔的内径比接头通径大30%左右，流体进入滤腔后流速会相应降低，更有利于杂质附着在滤网上，减少杂质随流体直接穿过滤网的概率，同时滤腔底部预留了少量的沉渣空间，大颗粒的杂质会自然沉降在沉渣区，不会直接贴附在滤网表面，能有效延长滤网的堵塞周期，减少日常维护的频次。这类过滤器因为采用全塑料材质，整体重量很轻，而且具备不错的耐水、耐常见弱腐蚀化学品的特性，除了净水场景之外，也可以用在小型日化产品灌装管路、园艺滴灌系统、水族箱循环管路等场景，适配的流体温度范围在0到60摄氏度，不适合高温流体或者强有机溶剂的输送场景。建模过程中对所有的配合面都做了公差匹配，端盖与滤腔的旋合间隙控制在0.1mm以内，密封槽的尺寸完全适配标准线径的丁腈橡胶圈，实际生产时不需要二次修模就可以满足装配要求，不同规格的产品采用模块化设计，接头部分可以根据需求替换成不同外径的宝塔结构或者外螺纹结构，滤腔主体部分可以通用，能有效减少生产时的模具投入成本。
