集成冷却塔的反渗透水处理成套装置

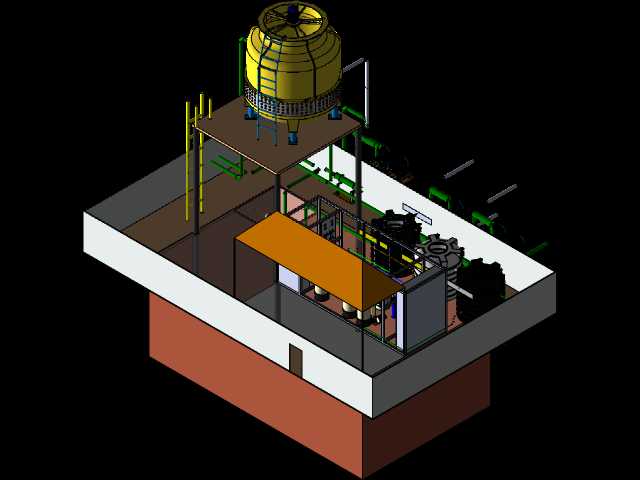

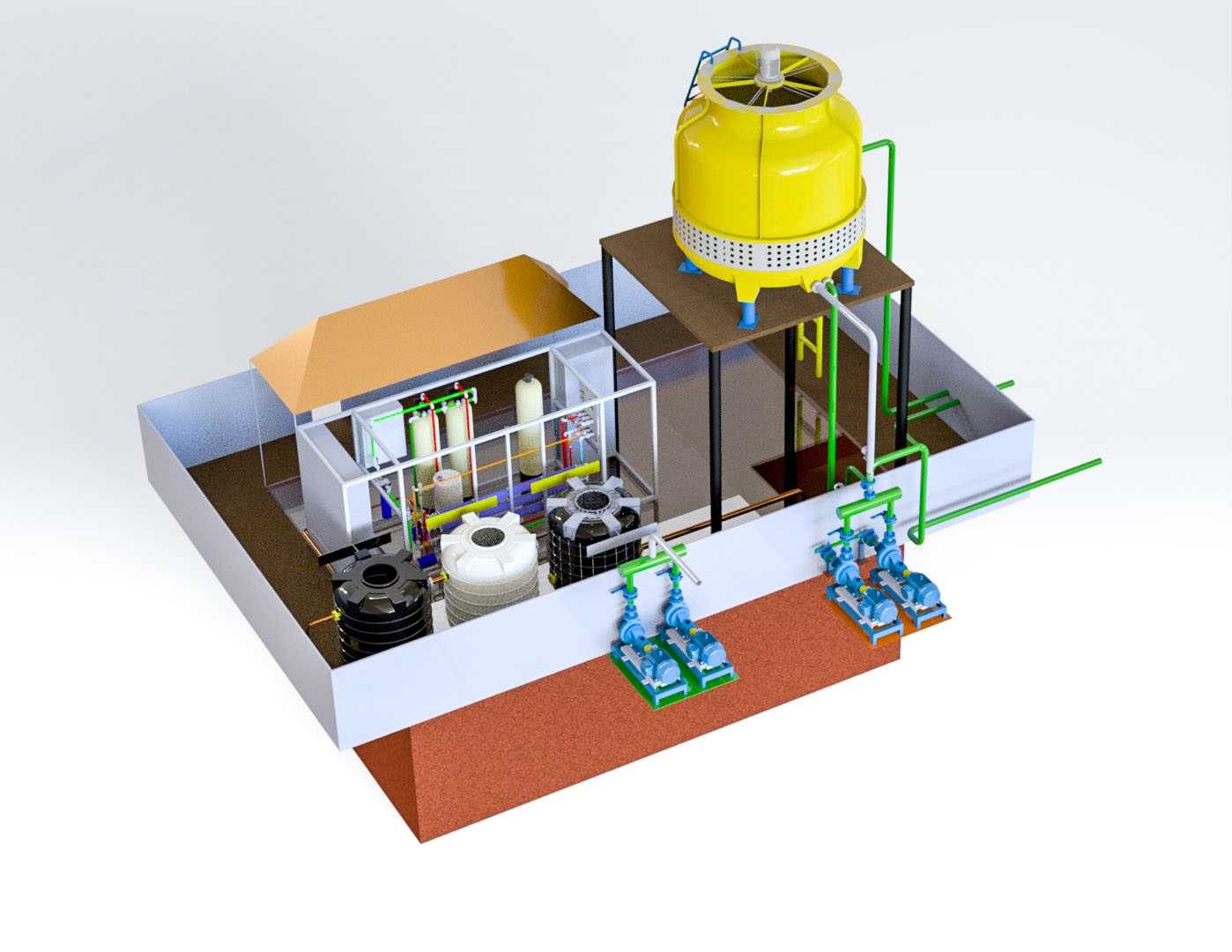

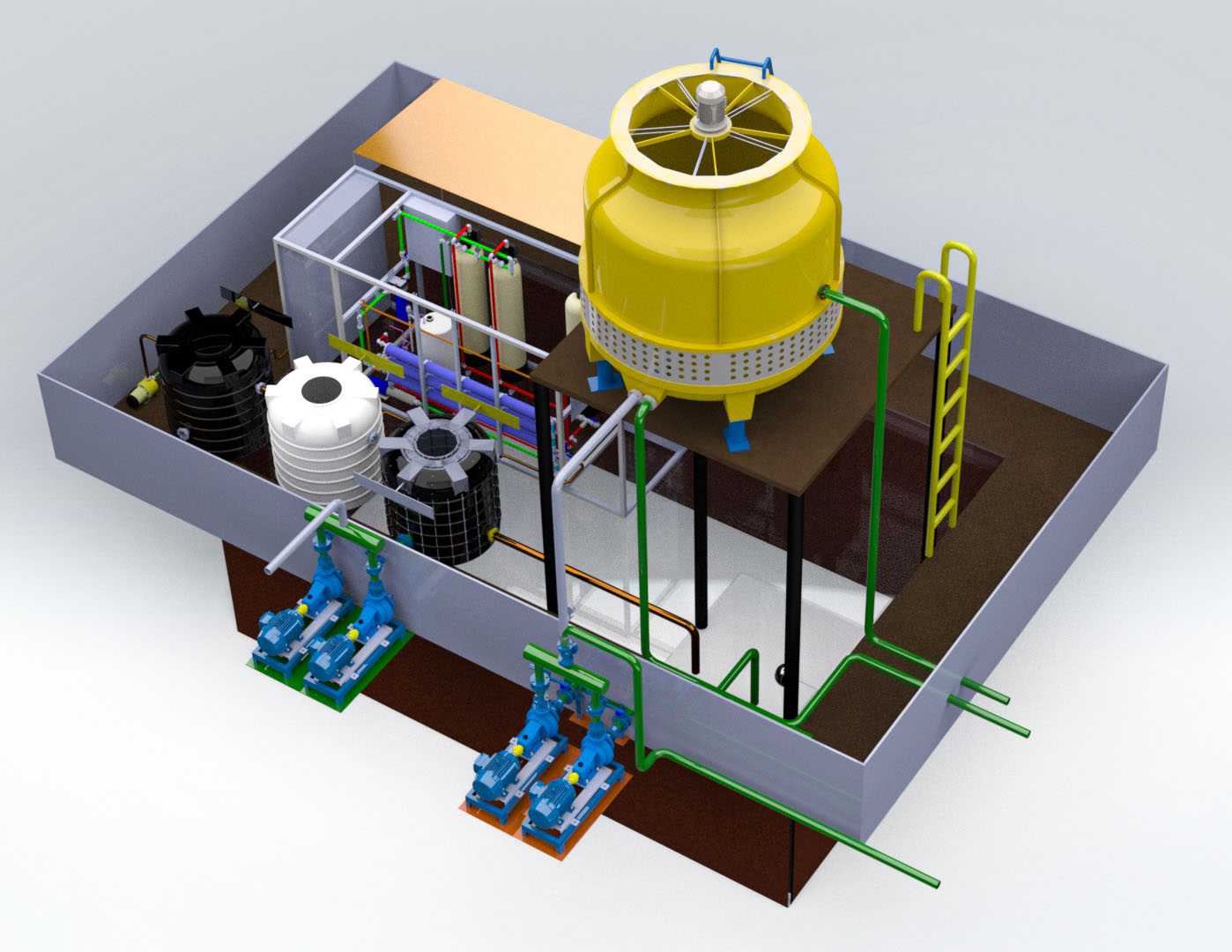

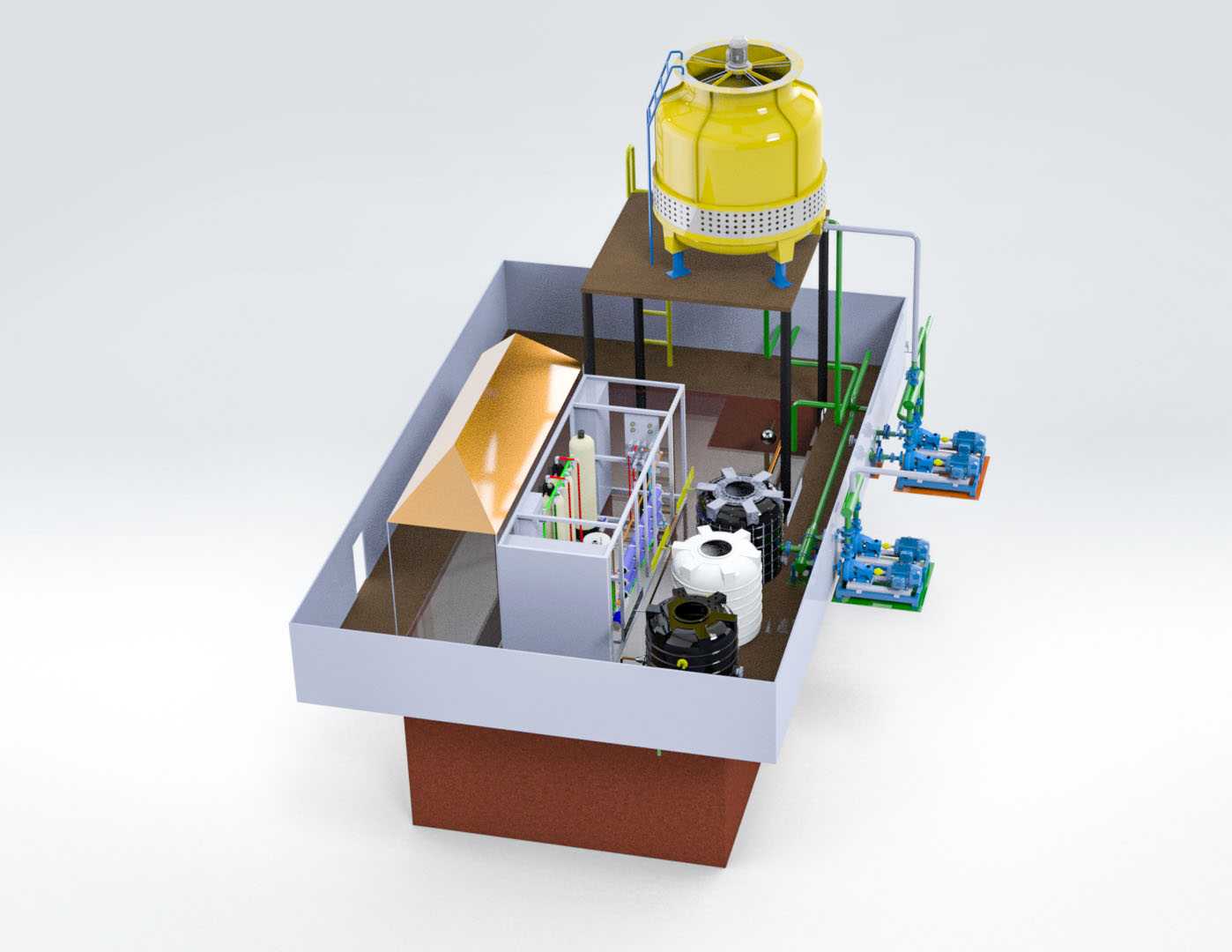

　　这套集成冷却塔的反渗透水处理装置，主要面向中小型工业纯水制备、生产工艺水循环冷却的复合应用场景，常见于电子零部件清洗、食品加工配料用水、中小型化工生产工艺段的供水配套，区别于分体式布设的水处理系统，整套设备采用撬装集成式设计，所有功能单元全部整合在同一个钢制底座框架内，现场安装仅需对接进出水主管路、供电接口即可完成投用准备，大幅缩减现场施工的管线排布、设备对位工作量。

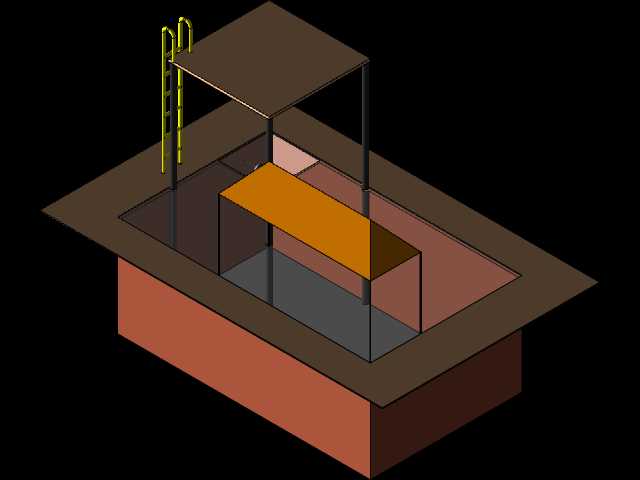

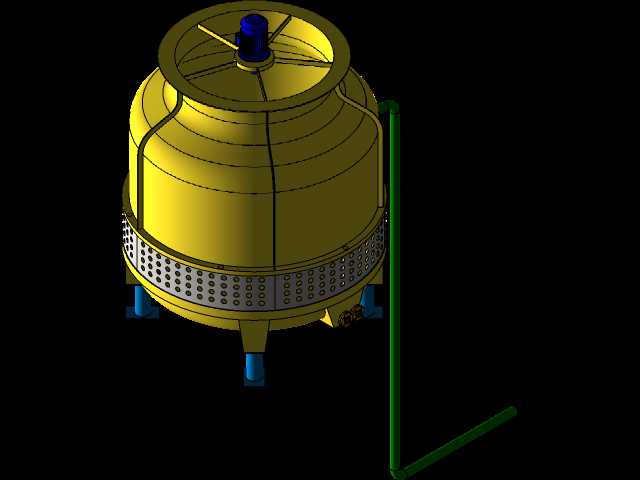

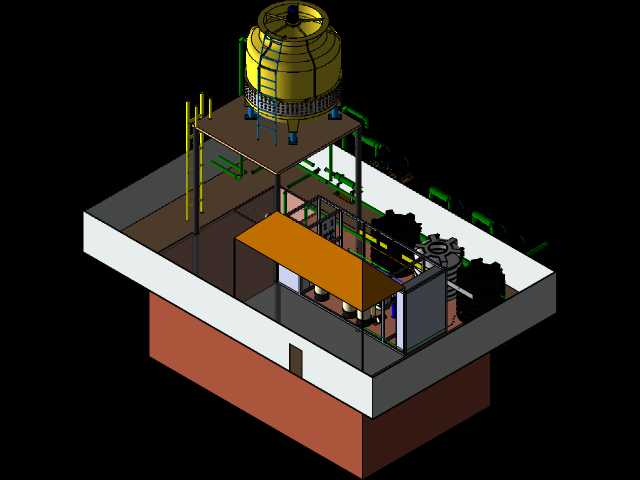

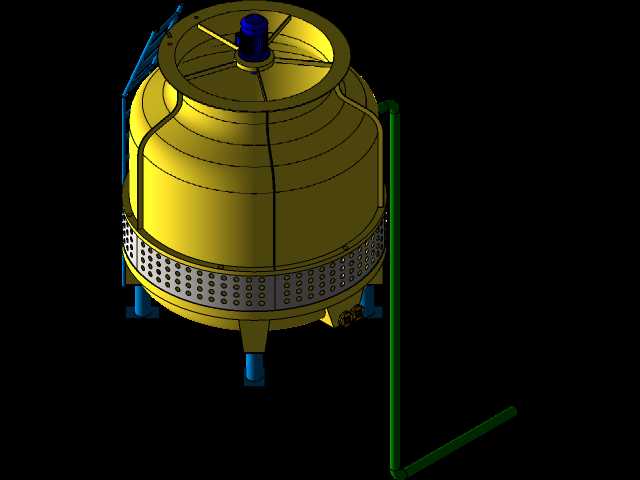

　　从功能单元划分来看，整套系统核心分为冷却循环段、反渗透处理段、动力输送段三个部分。顶部布设的圆形逆流式冷却塔承担系统散热功能，塔体底部的承托支架直接固定在撬装底座的上层平台，塔体侧面预留的爬梯满足日常检修时的上下通行需求，爬梯的踏步间距、护栏高度均按照工业设备检修的安全规范设置，避免运维人员操作时出现坠落风险。冷却塔的进出水管路采用绿色防腐管材布设，管路走向沿框架立柱排布，通过管卡与框架做刚性固定，减少水泵运行时管路产生的共振位移，管路转弯处全部采用大曲率半径弯头，降低冷却水循环过程中的沿程阻力损失。

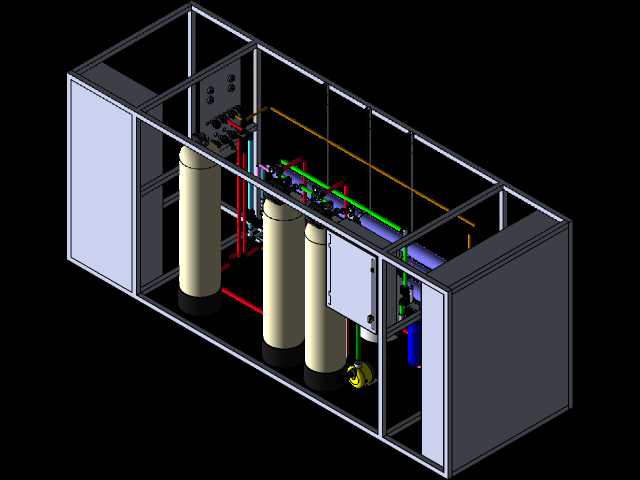

　　反渗透处理段集中布置在撬装底座的左侧区域，包含多介质过滤罐体、反渗透膜壳、精密过滤单元、流量调节阀门组，不同功能的罐体按照水处理工艺流程顺序排布，相邻罐体之间预留足够的操作空间，方便后期更换滤料、拆卸膜元件时的工具操作。罐体之间的连接管路做了分层布设，上层走冷却循环水管路，下层走反渗透处理的工艺水管路，不同管路通过颜色做明确区分，避免后期运维时出现管路误接的问题。

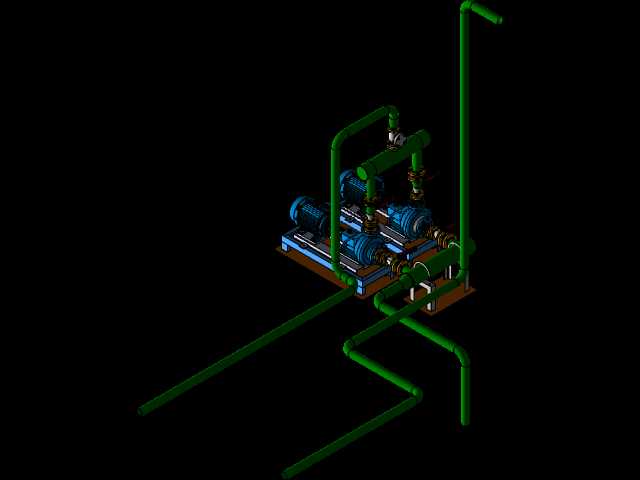

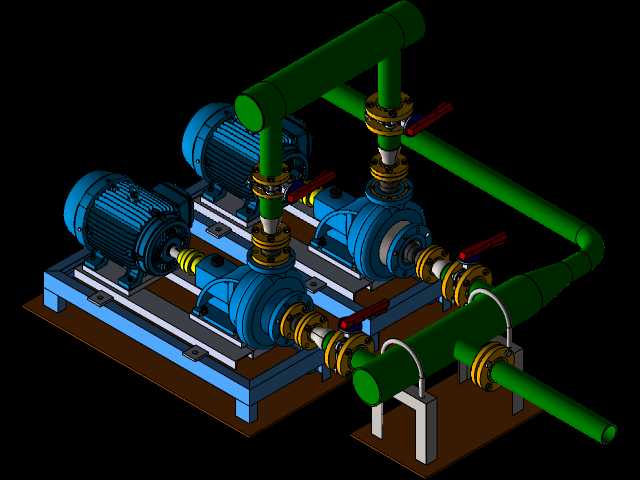

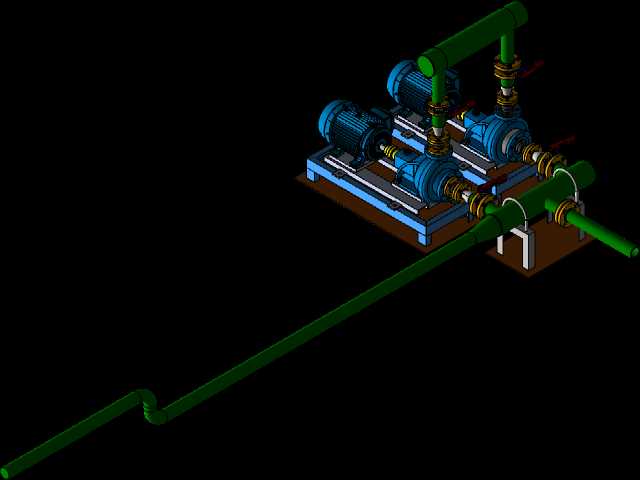

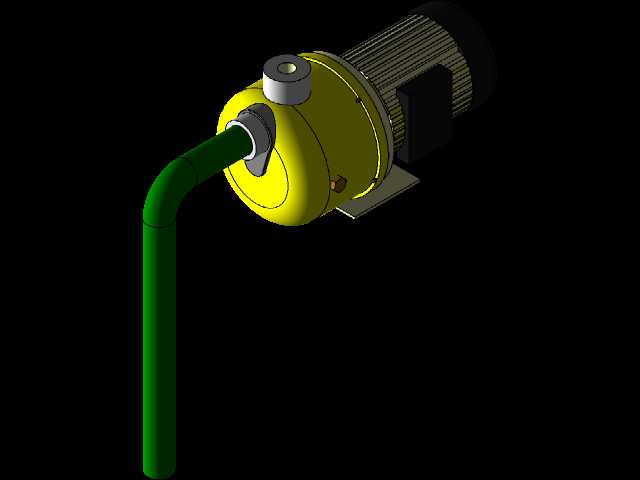

　　动力输送段分为两组泵组，靠近底座前侧的三台卧式离心泵为反渗透系统的高压供水泵，负责为反渗透膜组提供足够的工作压力，泵组底部统一安装在减震基座上，减少泵体运行时的震动传递到整个撬装框架；靠近冷却塔下方的两台卧式离心泵为冷却循环水泵，负责驱动冷却水在冷却塔与需冷却的工艺单元之间循环，泵组的进出口均设置了软连接与检修阀门，单台泵故障时可关闭两侧阀门直接拆修，无需排空整个系统的存水。

　　设计过程中首先考虑的是设备的运输与进场适配性，整套撬装的外轮廓尺寸控制在标准集装箱的内部装载尺寸范围内，长、宽、高方向均预留了足够的吊装、运输间隙，避免设备运输过程中出现超宽、超高无法通行的问题。底座框架采用型钢焊接成型，底部设置了标准的叉车孔位与吊耳，满足叉车转运、吊车吊装的两种装卸需求，框架的承载能力按照整套设备满水运行时的总重量做1.5倍的安全系数校核，避免长期运行出现底座变形的问题。

　　安装边界方面，设备就位时需要在底座周边预留不小于800mm的检修通道，尤其是泵组、阀门组集中的前侧区域，预留空间需要满足运维人员携带工具通行、操作阀门、拆卸泵体的空间需求；冷却塔顶部需要预留不小于1.2m的净空，满足冷却塔风机检修、填料更换的操作空间；设备基础需要做水平找平，水平度偏差控制在千分之二以内，避免泵组运行时因为基础倾斜出现轴封偏磨、异常震动的问题。

　　管路设计时充分考虑了水锤效应的防护，在泵组的出口位置均设置了缓闭式止回阀，停泵时可缓慢关闭，避免管路内的回水冲击泵体与叶轮；所有管路的最低位置均设置了排污阀，设备长期停机时可排空管路与罐体内部的存水，避免冬季低温环境下存水结冰胀裂管路与罐体。电气布线全部沿框架内部的穿线槽布设，强电与弱电线路分开走线，避免动力线路对传感器信号产生干扰，所有线缆的接头处均做了防水密封处理，适配水处理车间多水汽的运行环境。
