桌面级小型三轴数控加工设备结构设计

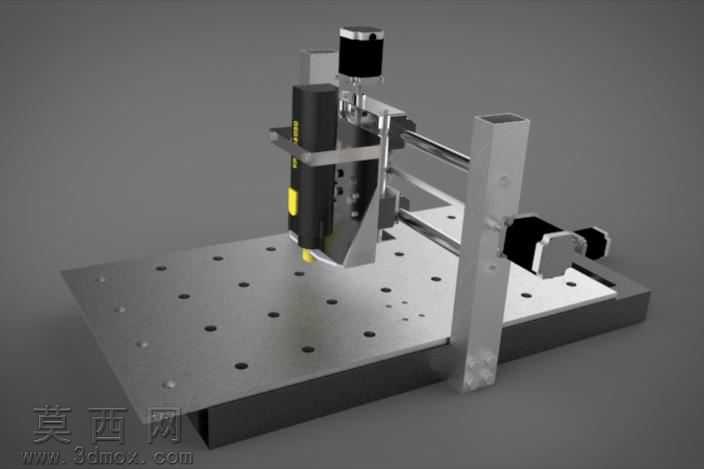

本作品为桌面级小型三轴数控加工设备的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械加工设备的装配公差规范，对每一处连接结构、运动副都做了精准的尺寸约束，确保模型可直接用于后续的工程图导出与结构验证。渲染阶段采用哑光金属材质模拟设备的铝合金机架与钢制工作台，对驱动电机的外壳做了磨砂黑的材质处理，传动导轨部分赋予高反光的镀铬金属质感，加工台面的定位孔阵列做了均匀的倒角细节处理，通过光影调整突出设备的立体结构与装配层次，清晰展现各部件的位置关系与运动逻辑。结构设计上，采用经典的定梁式龙门布局，Y轴传动机构布置于工作台两侧，通过线性导轨承载滑台的纵向进给，X轴传动组件横跨于龙门立柱之间，搭载Z轴垂直进给滑枕，主轴安装座固定于Z轴滑枕前端，可实现X、Y、Z三个方向的独立进给运动，满足小型工件的铣削、钻孔等加工需求。工作台采用带密集阵列定位孔的平板结构，方便用户通过夹具快速固定待加工工件，孔位间距按照通用工装夹具的安装标准设计，具备良好的适配性。驱动部分选用伺服电机作为各轴的动力源，电机通过联轴器与传动丝杆直接连接，减少传动间隙，提升进给精度，机架底部采用加厚钢板作为底座，有效降低设备运行过程中的振动，提升加工稳定性。设计思路围绕小型化、低成本、易组装的核心需求展开，在保证结构刚性的前提下尽可能简化零部件结构，减少非必要的复杂曲面设计，降低后续实物加工的难度，各传动部件均选用市面上容易采购的标准件，方便爱好者自行组装调试，整体结构紧凑，占用桌面空间小，适合个人加工、教学演示等场景使用。建模过程中对所有运动部件都做了干涉检查，确保各轴在全行程运动过程中不会出现部件碰撞的问题，同时预留了电控元件的安装空间，方便后续拓展安装控制系统、冷却系统等附加组件。
