专业显卡水冷散热密封水封结构设计

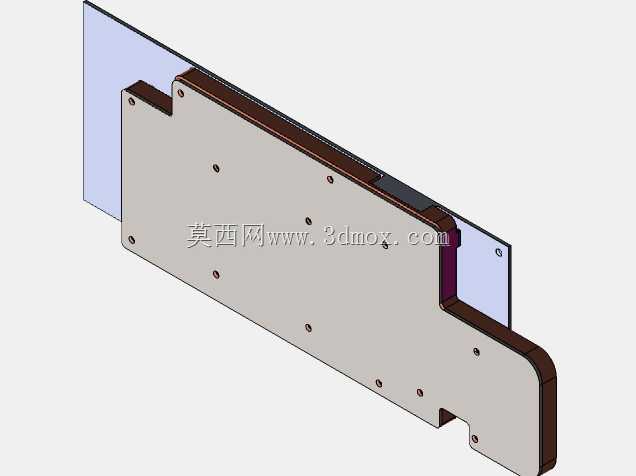

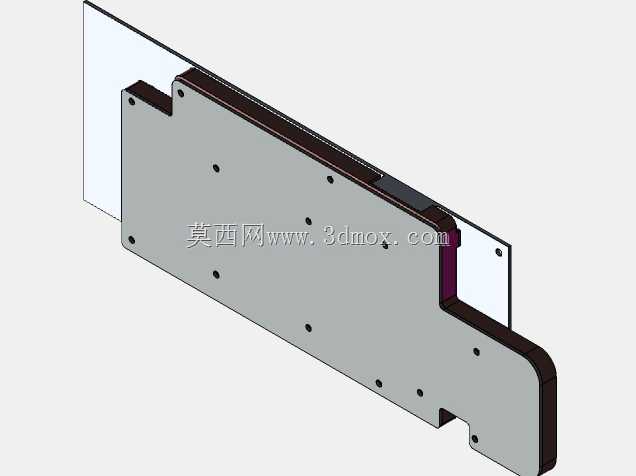

这款水冷密封结构是专为专业图形工作站显卡设计的核心散热配套部件，主要应用于长时间高负载运行的三维建模、影视渲染、工业仿真计算场景，能够解决专业显卡满负荷运行时的核心热量堆积问题，避免因高温导致的计算降频、画面卡顿甚至硬件损坏问题，保障专业创作工作流的稳定连续运行。作为水冷散热系统的核心密封承载部件，它的核心作用是构建完全密闭的冷却液流道空间，让冷却液能够在流道内持续循环带走显卡核心、显存以及供电模块产生的热量，同时杜绝冷却液渗漏风险，避免液体接触显卡电路板造成短路烧毁硬件的严重故障。在功能特性上，这款水封结构采用一体化贴合设计，整体轮廓完全匹配对应专业显卡的PCB板型布局，所有安装孔位严格对应显卡PCB上的固定点位，能够实现与显卡核心表面的紧密贴合，搭配导热介质可以最大化降低热阻，提升热传导效率；结构边缘做了加厚密封唇边设计，能够配合密封胶条形成多道密封防线，即使在冷却液长期循环产生的微压环境下，也能保证密封性能稳定，不会出现渗漏、泄压等问题；结构上预留的流道走向经过针对性优化，能够让冷却液首先覆盖显卡核心发热区域，再顺次流经显存颗粒、供电MOS管等次要发热区域，实现散热效率的最大化，避免出现局部散热死角。在设计思路上，这款结构首先以适配显卡的实际硬件布局为核心基础，先通过逆向测绘获取显卡PCB、核心、显存、供电元件的实际位置与高度差，确定水封结构的整体外轮廓不能超出显卡PCB的边界，避免安装时与机箱内的其他硬件、PCIe插槽卡扣产生干涉；其次在密封结构设计上，采用硬材质主体搭配软质密封胶条的组合方案，主体结构提供足够的结构强度，承担水冷头的固定压力，保证长期使用不会出现形变导致的贴合间隙，密封唇边的槽位尺寸经过反复校核，能够让胶条在压紧后产生均匀的形变，完全填充结合面的微小间隙，实现可靠密封；同时在安装孔位的设计上，所有孔位都做了沉台处理，让固定螺丝的头部完全沉入结构内部，不会突出结构表面影响水冷排或者其他配件的安装，也避免螺丝突出造成的安装间隙问题。在外形尺寸与安装边界上，这款水封结构整体为薄型长方体构型，边缘根据显卡板型做了对应的缺口避让，整体厚度控制在较低范围，不会占用过多机箱内部空间，能够兼容绝大多数标准ATX、MATX机箱的显卡安装位，不会与内存插槽、CPU散热塔产生空间干涉；所有安装孔位的位置度公差控制在极小范围内，保证安装时能够精准对齐显卡上的固定点位，不需要额外扩孔或者调整位置，安装后水封结构与显卡核心的贴合面平行度满足散热要求，不会出现一侧压紧一侧虚接的问题，能够让散热性能充分发挥。
