内燃机动力传输用分体式连杆结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:621766
  • 内燃机动力传输用分体式连杆结构
  • 内燃机动力传输用分体式连杆结构
  • 内燃机动力传输用分体式连杆结构
  • 内燃机动力传输用分体式连杆结构
  • 内燃机动力传输用分体式连杆结构
  • 内燃机动力传输用分体式连杆结构
  • 内燃机动力传输用分体式连杆结构
  • 内燃机动力传输用分体式连杆结构
  • 内燃机动力传输用分体式连杆结构
  • 内燃机动力传输用分体式连杆结构

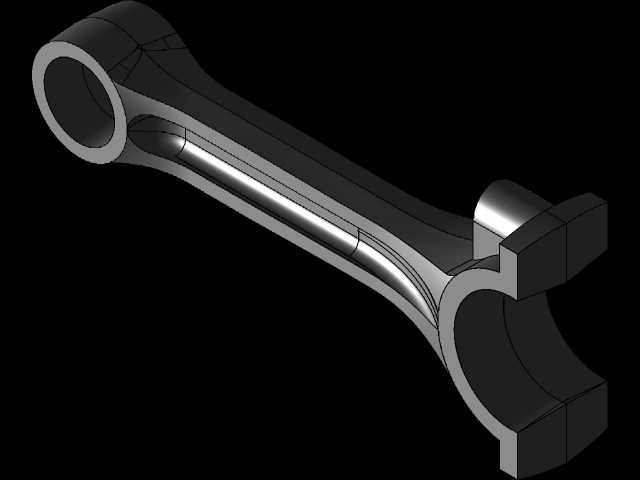

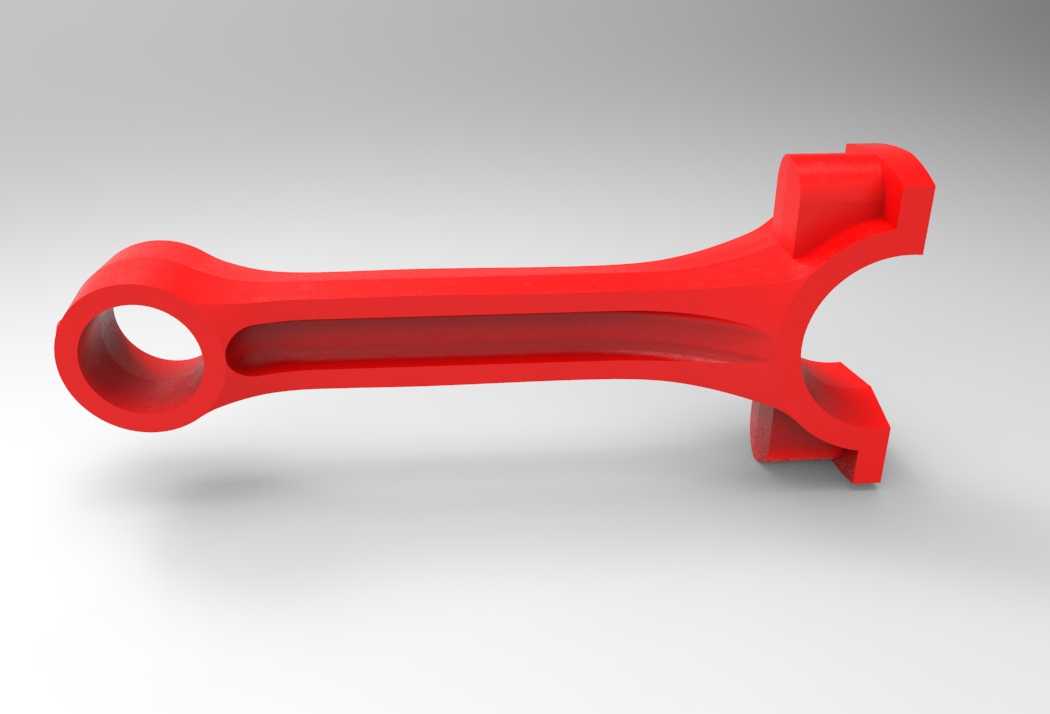

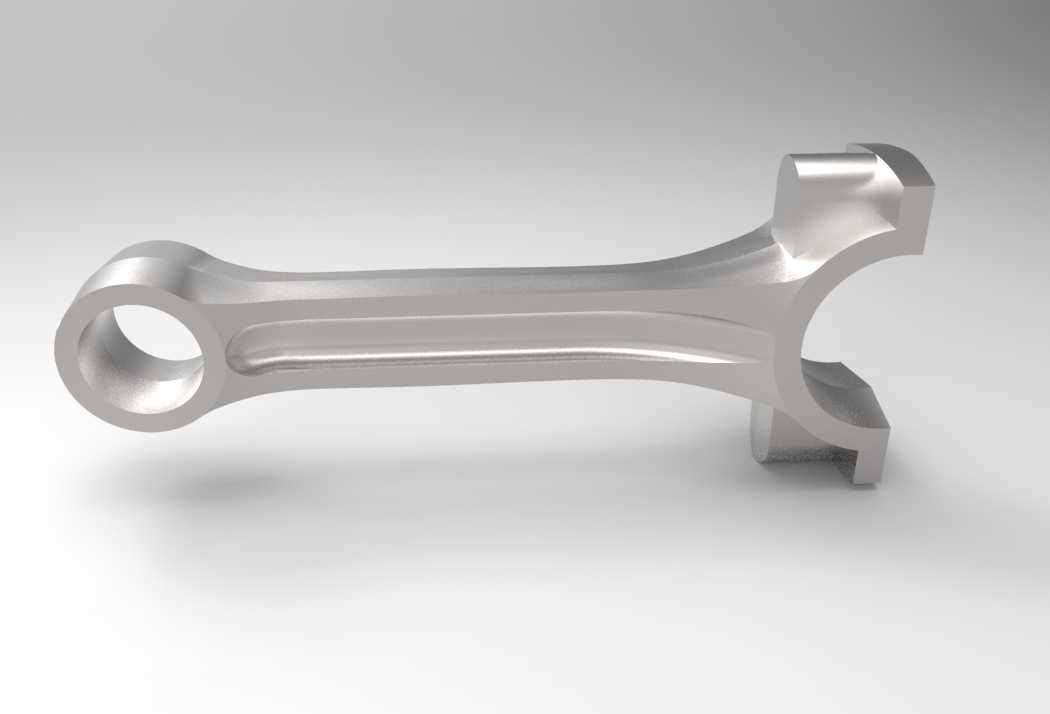

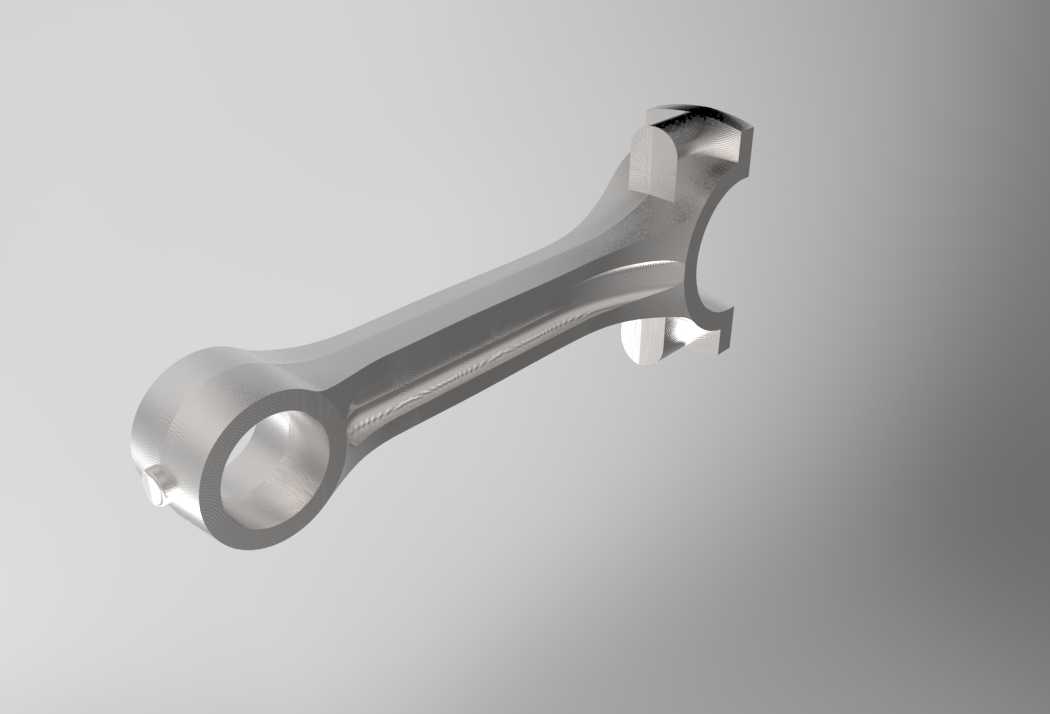

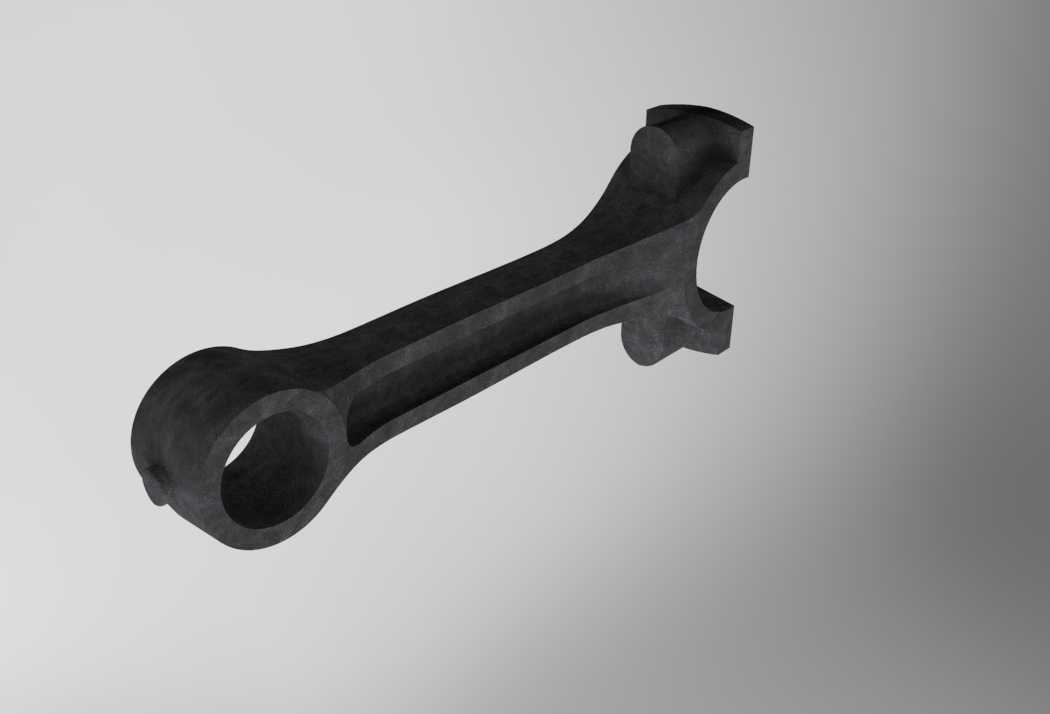

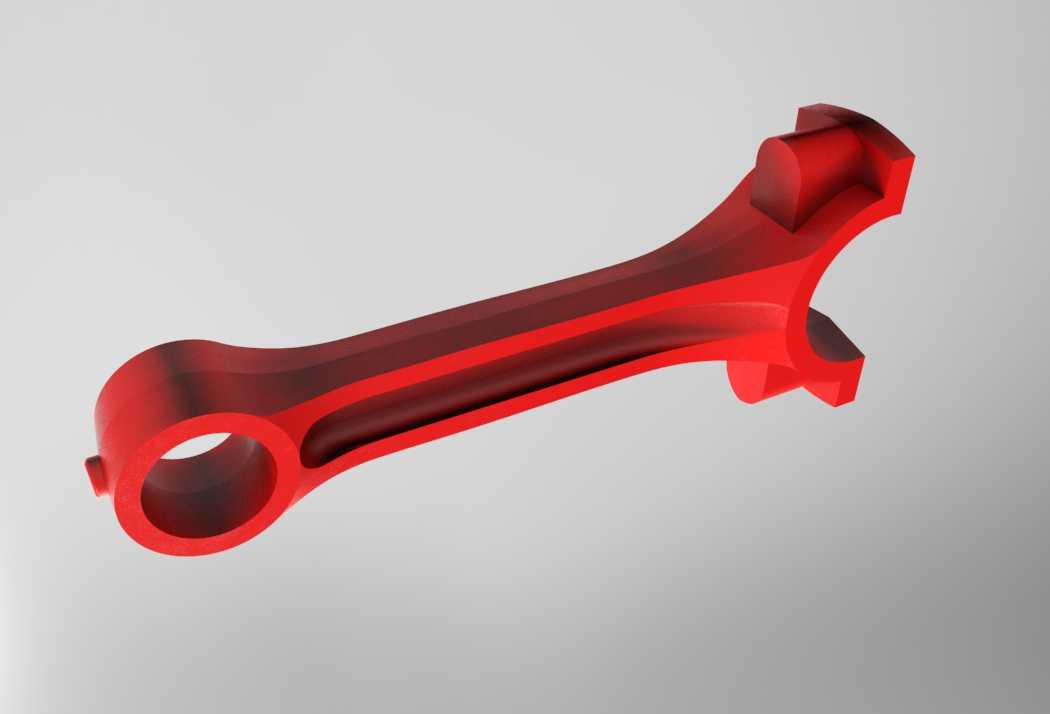

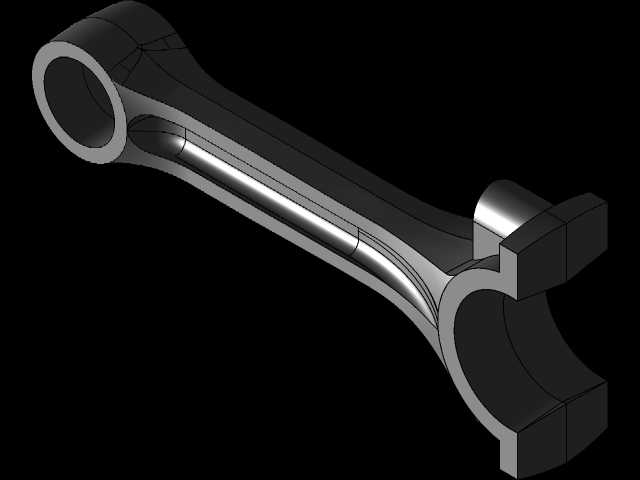

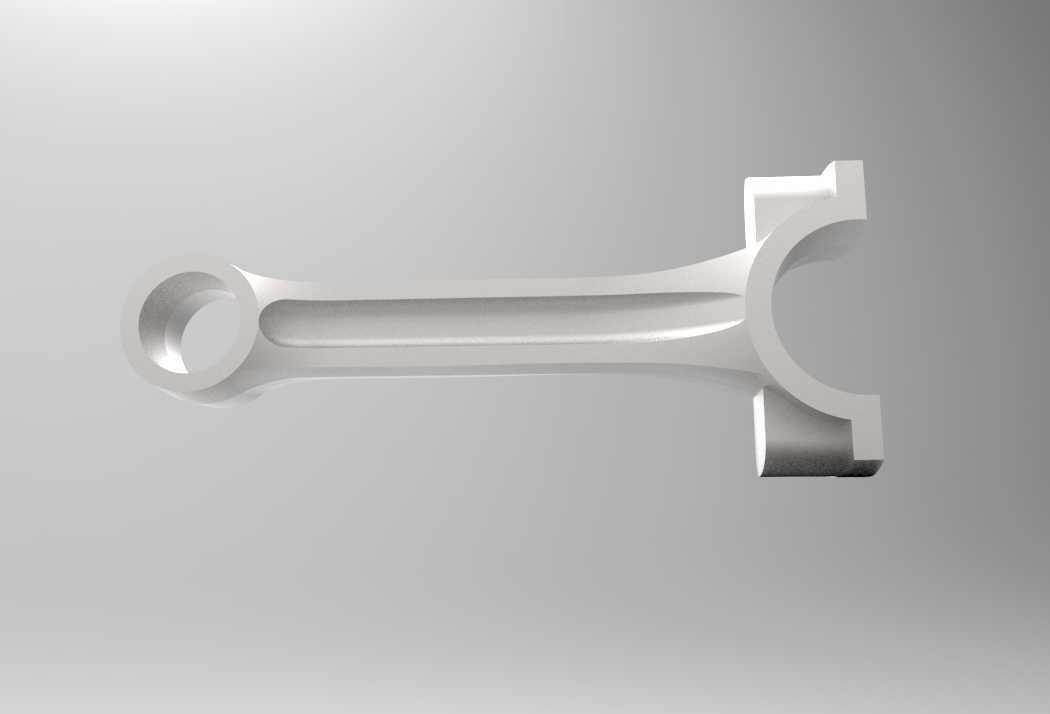

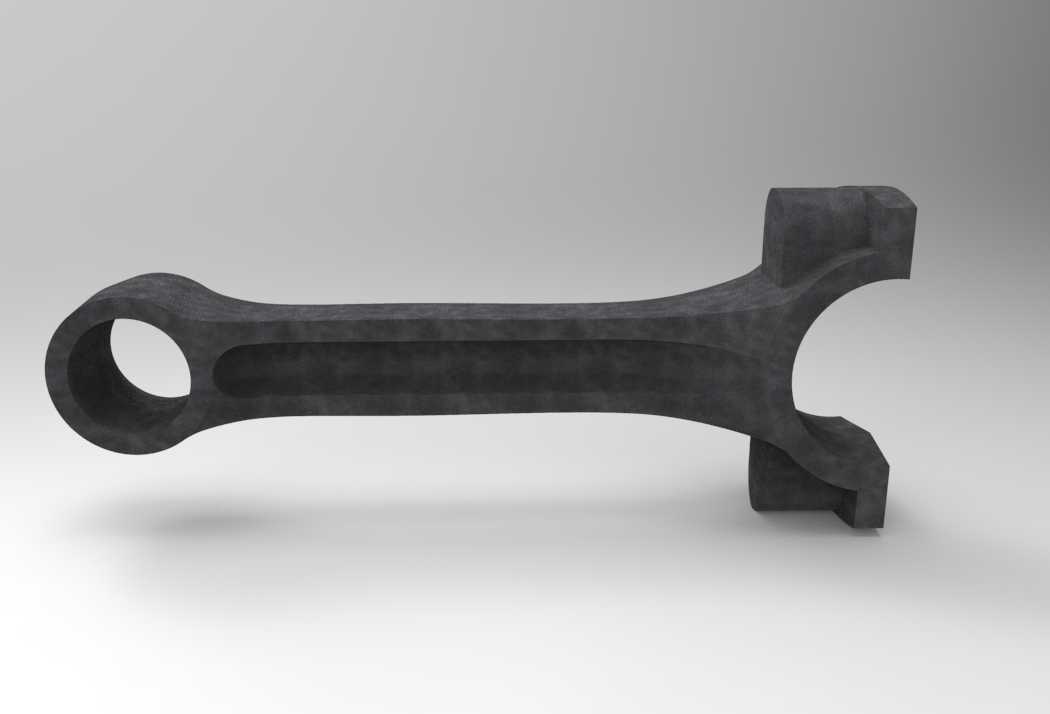

  在往复式动力机械的核心传动链路里,连杆是衔接活塞往复运动与曲轴旋转运动的关键受力构件,这套三维结构完整还原了量产机型常用的分体式连杆设计细节,可直接用于结构校核、运动仿真或者教学演示场景。从实际装机工况来看,连杆工作过程中需要交替承受活塞传递的燃气爆发压力、往复运动惯性力以及旋转过程的离心载荷,所以整体结构的刚度、强度分配是设计阶段的核心考量点。杆身部分采用了从小头到大头逐步过渡的变截面工字型结构,这种截面形式能在保证整体抗弯、抗扭刚度的前提下,尽可能降低构件自身重量,减少往复运动产生的惯性载荷,降低曲轴端的动平衡调校难度,同时工字型截面的筋条走向完全顺着杆身的受力传力路径布置,能避免应力集中区域出现在杆身中段,提升长期交变载荷下的疲劳寿命。

  小头端是整根连杆和活塞销配合的部位,采用整体式圆环结构,内孔预留了衬套安装的配合余量,实际装机时会压入铜基合金衬套来降低活塞销的磨损,衬套内壁会设计布油槽,接入曲轴箱飞溅的润滑油来形成油膜,减少配合面的干摩擦。小头端的外圆和杆身衔接位置做了大圆弧过渡处理,避免截面突变带来的应力集中,这个位置是连杆疲劳失效的高发区域,过渡圆弧的曲率半径经过反复校核,既不会因为圆弧过大增加小头端的整体重量,也不会因为圆弧过小导致应力集中系数超标。

  大头端采用分体式斜切口设计,和传统平切口结构相比,斜切口的剖分面和杆身轴线呈一定角度,能减小大头端的整体径向尺寸,方便装配时从气缸体内穿过,适配多数乘用车发动机的缸径设计边界。剖分面采用锯齿形定位结构,能保证连杆盖和杆身的装配定位精度,避免螺栓紧固过程中出现错位,同时能承受工作过程中大头端产生的横向剪切力,减少连接螺栓承受的剪切载荷。大头端的内孔是和曲轴连杆轴颈配合的部位,同样预留了轴瓦安装的台阶定位结构,上下轴瓦安装后会形成完整的承压面,轴瓦表面的油槽会和曲轴油道对齐,保证压力润滑油能持续进入配合面形成流体润滑。连接连杆盖和杆身的螺栓采用高强度预应力设计,装配时需要按照规定扭矩和转角法紧固,保证结合面有足够的压紧力,避免工作过程中出现结合面分离导致的轴瓦失圆、连杆失效问题。

  从安装边界来看,这套连杆的小头孔径、大头孔径、中心距尺寸都参考了主流小排量内燃机的通用参数,小头端的宽度适配常规活塞的销座间距,大头端的最大外圆尺寸不会和曲轴平衡块、缸筒内壁发生运动干涉,杆身的侧面和曲轴箱内壁预留了足够的安全间隙,即使在最大往复行程下也不会出现剐蹭。建模过程中完整还原了所有的倒角、退刀槽、螺栓过孔等工艺细节,没有做过度的简化处理,不管是做有限元受力分析,还是做运动学仿真,都能直接导入使用,不需要额外补充工艺结构。另外在细节处理上,所有的棱边都做了去毛刺的圆角处理,符合实际机加工的工艺要求,不会出现三维模型里常见的尖锐棱边,和实际量产零件的外观、结构完全一致。
