双钩式起重吊钩工业结构设计

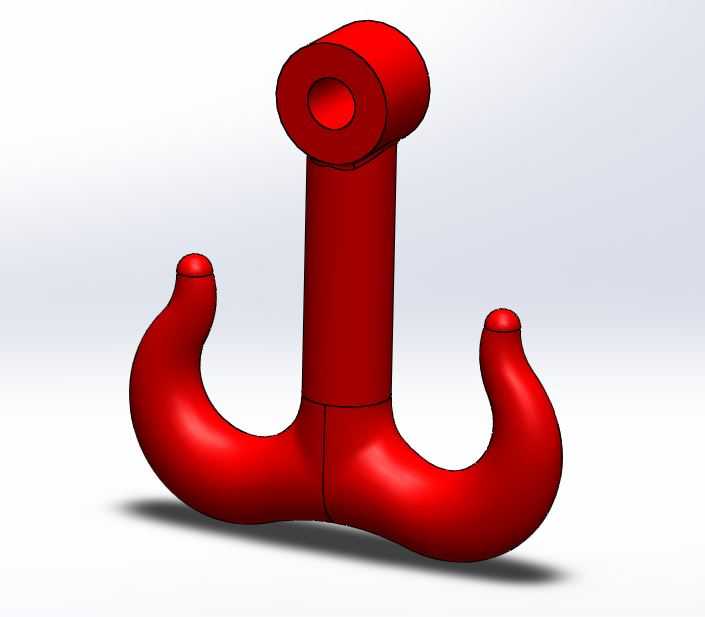

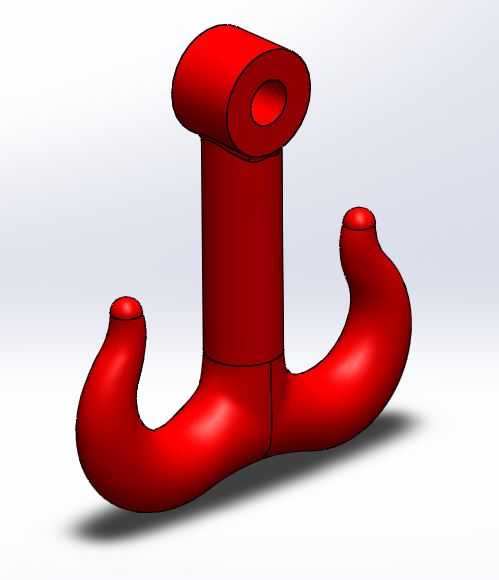

　　在车间重型工件转运、港口散货装卸、基建现场钢材吊装这类需要频繁开展重物起吊作业的场景里，吊钩作为起重设备和被吊载荷之间的核心连接构件，其结构合理性直接决定作业安全边界与吊装效率。这款双钩结构的起重吊钩，区别于常规单钩设计，采用对称布置的双钩爪结构，能在吊装长形工件、对称分布载荷时实现更均衡的受力分配，避免单钩吊装时容易出现的载荷偏摆、重心偏移问题，尤其适配长度超过2米的型钢、预制构件、成套设备部件的吊装作业，可有效降低作业过程中载荷滑脱的风险。从结构设计逻辑来看，吊钩顶部的圆柱形连接端设置了同轴通孔，用于和起重设备的动滑轮组销轴配合安装，安装时销轴穿过通孔后配合防脱挡板、开口销完成轴向固定，连接端的圆柱面做了等直径设计，

　　能适配市面上多数中小吨位起重机的吊钩横梁安装位，不需要额外加工转接衬套就能完成装配。钩身部分采用等强度过渡设计，从顶部连接端向下延伸的过程中，截面随受力弯矩变化平滑过渡，没有出现直角台阶或者截面突变的结构，能最大程度降低应力集中系数，避免长期交变载荷作用下出现疲劳裂纹。两个钩爪对称分布在钩身底部，钩尖位置做了圆弧凸起的防脱结构，配合配套的防脱棘爪使用时，能防止吊索在作业过程中从钩口滑出，钩爪的弯曲半径经过反复校核，能适配不同直径的钢丝绳吊索、吊装带、卸扣等吊具，不会因为钩槽曲率过小导致吊索出现局部弯折损伤，延长吊具的使用寿命。在安装边界方面，顶部连接通孔的孔径与圆柱连接端的外径保持合理的壁厚比例，

　　既保证销轴安装后有足够的接触承压面积，又不会因为壁厚过大增加吊钩整体自重，降低起重设备的有效起升载荷。钩身的垂直高度控制在合理范围内，不会因为钩身过长导致起升高度余量被过多占用，也不会因为钩身过短导致吊索挂载后夹角过大，增加吊索的受力载荷。两个钩爪的开口方向沿垂直于连接通孔轴线的平面对称布置，挂载吊索时两侧吊索的受力方向能自然汇聚到吊钩的中心轴线上，起吊时载荷重心能和起重设备的起升中心线重合，减少起吊瞬间的载荷摆动幅度。从实际使用场景的适配性来看，这种双钩结构在吊装对称分布的载荷时，不需要额外搭配平衡梁就能实现载荷的水平起吊，比如吊装成捆的钢管、对称布置的设备机架、长方形的预制构件时，可将两组吊索分别挂在两个钩爪上，

　　省去平衡梁的挂载环节，缩短吊装准备时间。钩体整体采用流线型外轮廓，没有突出的棱角，在吊装作业过程中不会剐蹭被吊工件的表面，也不会勾挂作业现场的线缆、防护网等杂物，减少作业过程中的意外干扰。结构受力层面，设计时对钩身的危险截面做了针对性的加强，钩爪弯曲处的截面尺寸经过受力验算，能满足额定载荷下的弯曲强度、剪切强度要求，顶部连接端的通孔位置做了局部加厚处理，抵消销轴孔对截面强度的削弱，保证长期满载作业时不会出现塑性变形。日常维护层面，光滑的外轮廓表面方便作业人员开展日常探伤检查，没有容易积存油污、锈迹的死角，能快速发现表面出现的裂纹、变形等损伤隐患，及时更换失效构件，保障吊装作业的安全。
