带集成传感模块的输送机防护外壳结构

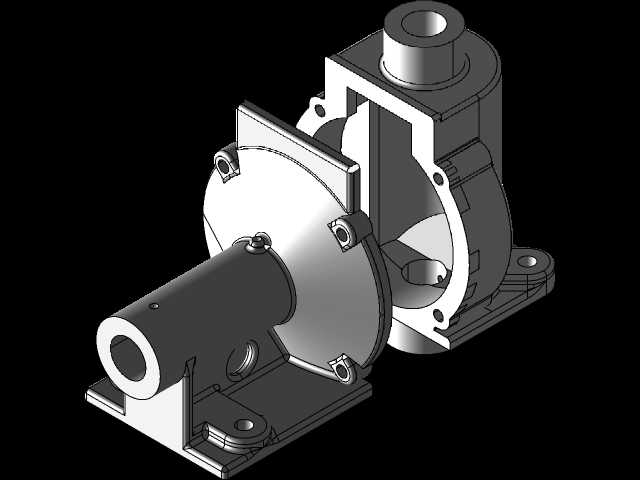

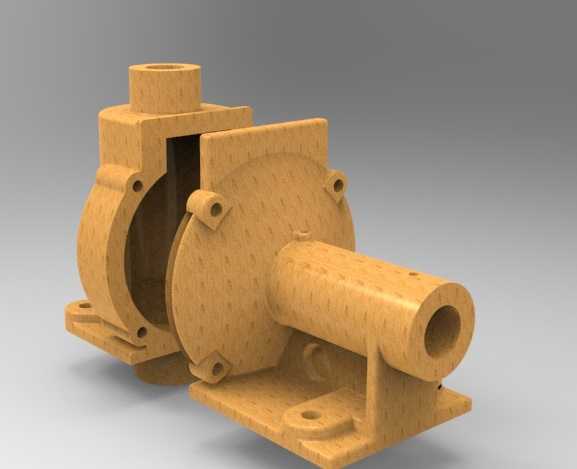

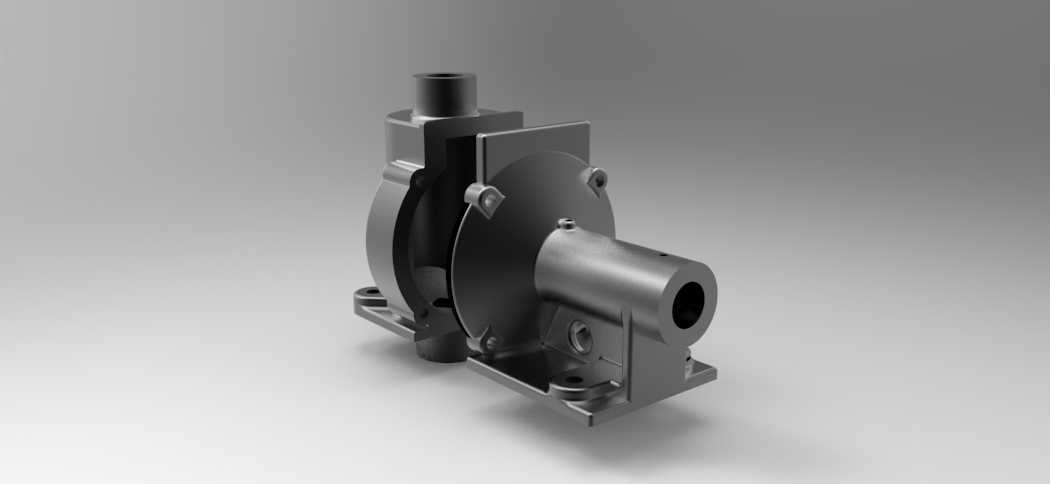

　　在散料输送、生产线工件转运的现场工况里，这类外壳的核心作用是为输送机端部的动力衔接段、传感检测单元提供密闭防护，同时承担部分安装基准的功能。现场运行时，输送段的动力输出轴从壳体侧端的轴孔穿出，和输送辊筒的输入端做同轴连接，壳体上方预留的接口是用来安装转速、位置类传感元件的，传感探头可以直接对准内部的转动件，实时采集轴的转速、转动相位信号，不需要额外在机架上焊接安装支架，能减少现场改装的工作量。从结构设计逻辑来看，整个壳体采用分体式拼接结构，下半部分是带安装脚的基座，上半部分是封盖，侧面的圆形端盖用来封闭轴承安装腔，这种拆分方式首先是方便内部轴承、密封件的装配，日常维护时不需要把整个壳体从机架上拆下来，

　　只需要打开侧端盖就能完成易损件的更换。安装脚的位置做了加厚处理，每个安装脚上预留了沉头螺栓孔，孔位的间距是按照常用的输送机机架型材安装孔距做的匹配，安装时可以直接把壳体固定在机架的端面型材上，不需要额外做转接板。壳体的轴孔位置做了双层台阶结构，内层是用来嵌装骨架油封的，外层是轴承的定位台阶，这种设计可以让轴承的外圈完全被壳体支撑，避免轴转动时出现径向窜动，同时油封的位置和轴承端面贴合，能阻挡输送现场的粉尘、水汽进入轴承腔，延长轴承的使用寿命。上方的传感安装接口做了内螺纹设计，安装传感元件时可以直接通过螺纹旋入，调整好探测距离后用锁紧螺母固定，接口的位置正对内部轴上加装的感应码盘，不会因为轴的转动出现检测信号丢失的情况。在尺寸边界上，

　　整个壳体的轴向长度控制在适配100-200mm直径输送辊筒的安装范围，径向最大尺寸不会超出输送机架的侧边轮廓，不会和旁边的输送护板、工件导向条产生干涉，壳体底部的安装面和轴孔的同轴度公差控制在0.05mm以内，安装后能保证输出轴和输送辊筒的同轴度，避免轴连接时出现别劲的情况，减少运转时的振动和噪音。壳体的内壁做了圆弧过渡处理，没有直角死角，即使有少量粉尘从轴封位置渗入，也不会在壳体内堆积，日常维护时用压缩空气就能从上方的传感接口把内部积尘吹出来。侧面的端盖和壳体之间设计了密封槽，装配时嵌入O型密封圈，能达到IP54左右的防护等级，适合在有轻度粉尘、偶尔有溅水的生产车间使用，比如食品包装线的末端输送、五金件加工线的工件转运段，

　　都可以用这种集成了传感安装位的外壳，不需要额外做传感支架的设计加工，能缩短整台输送设备的设计和装配周期。另外壳体的材质适配方面，结构的壁厚是按照压铸铝合金或者铸铁件的工艺要求设计的，壁厚均匀，没有突变的厚大截面，压铸生产时不会出现缩孔、气孔的缺陷，如果是用在有腐蚀的工况，也可以按照这个结构改成不锈钢焊接件，只需要把安装孔、轴承位的加工余量预留出来就行，结构的通用性比较强。在和其他部件的配合上，壳体输出轴端的外圆尺寸是和常用的联轴器内孔止口匹配的，安装联轴器时可以直接套在轴端，靠止口定位，不需要额外打表找正，能减少现场安装的调试时间。整个结构没有多余的装饰性特征，所有的外形结构都是为了实现功能、满足安装要求设计的，比如侧面的紧固螺栓凸台，是为了保证螺栓连接的强度，避免拧紧螺栓时壳体出现开裂，上方的接口加强筋是为了增强传感安装位的刚性，避免设备运行时的振动导致传感元件松动，出现检测信号不准的问题。
