双色注塑快拆式安全搭扣结构设计

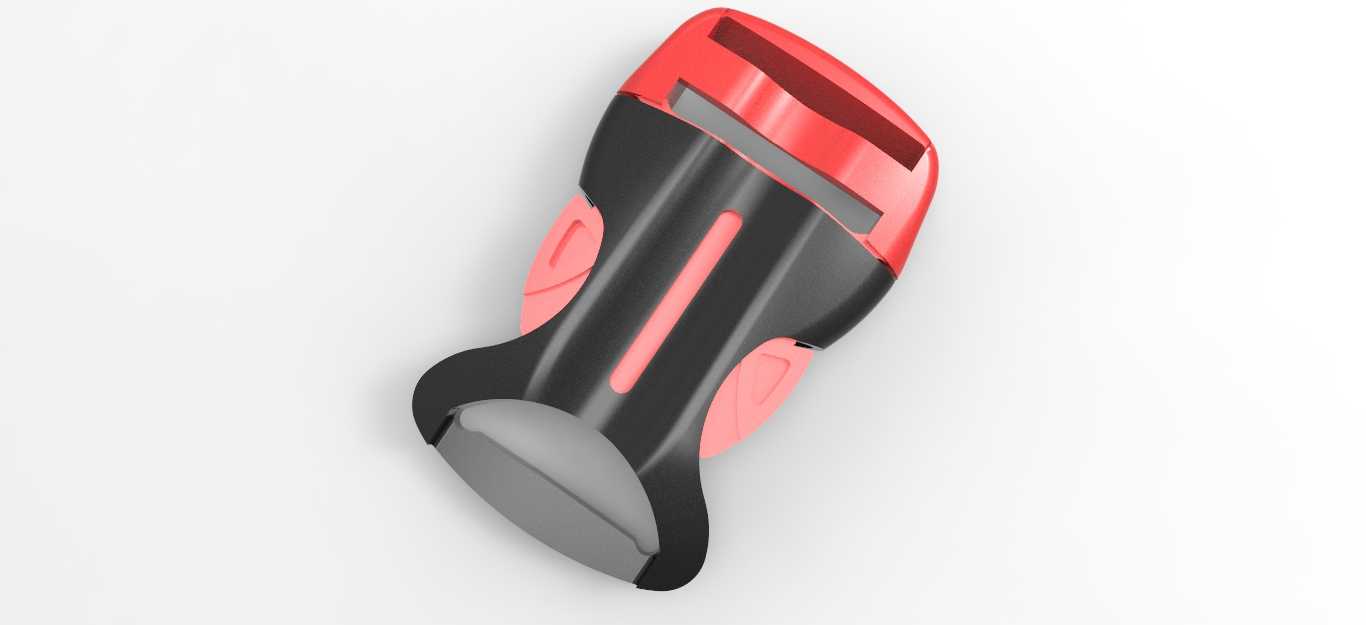

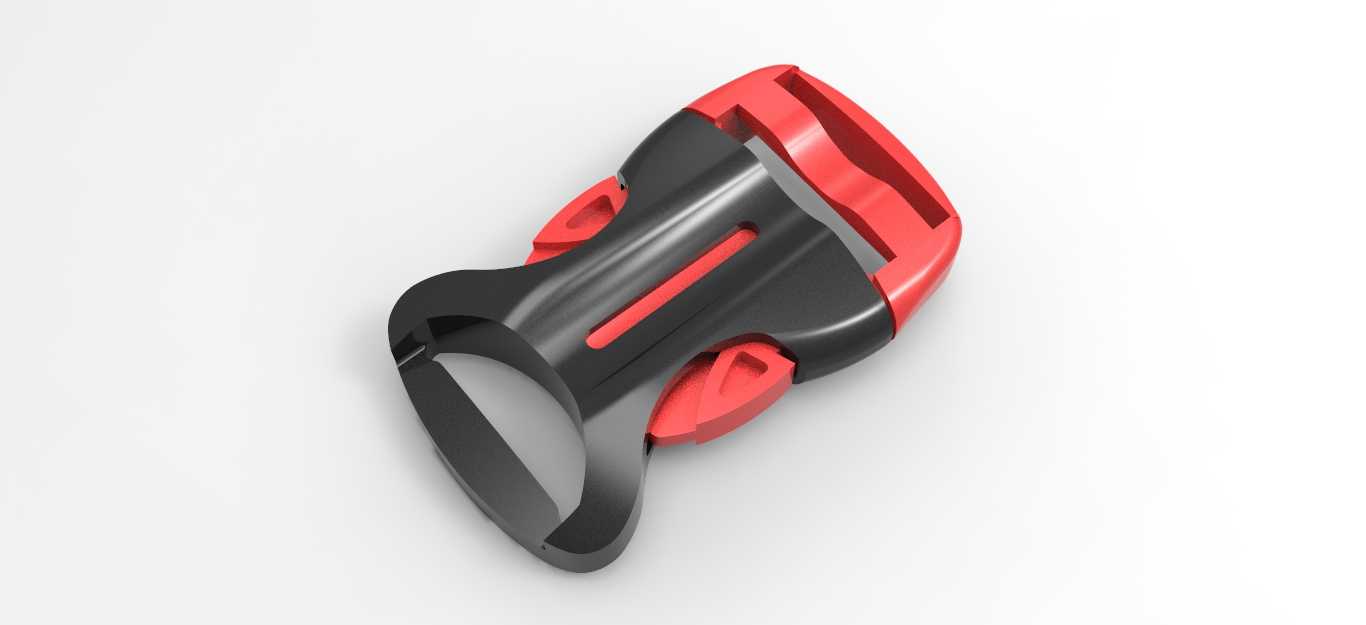

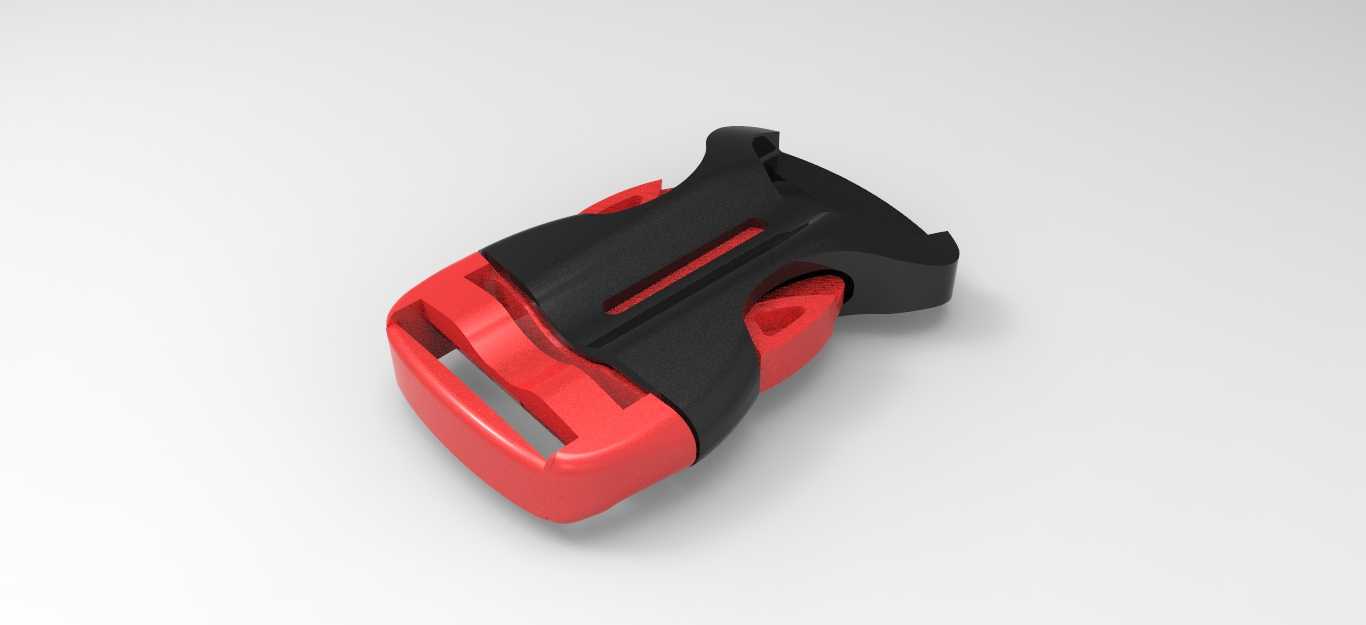

　　这款搭扣的结构设计，最初是针对户外防护装备、便携工具收纳箱、运动护具这类需要频繁开合、同时要求扣合后无松脱风险的场景做的优化，区别于传统金属搭扣易锈蚀、边缘刮蹭织物或皮肤的问题，整体采用多材质复合注塑的结构逻辑，主体受力骨架选用高抗冲ABS材质，保证反复扣合后的结构强度，接触人体或软质面料的握持、贴合区域包覆软胶TPE材质，既提升开合操作时的摩擦力，避免戴手套操作时打滑，也能消除硬塑料接触的硌触感，降低扣合时的碰撞异响。

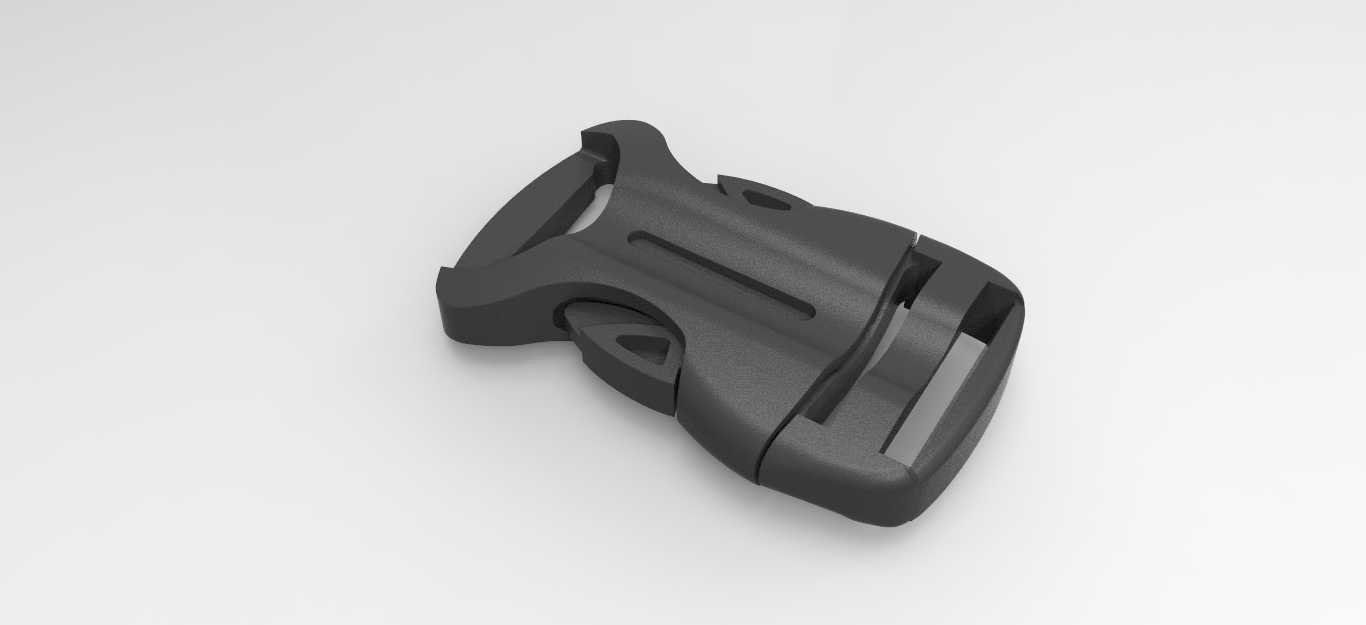

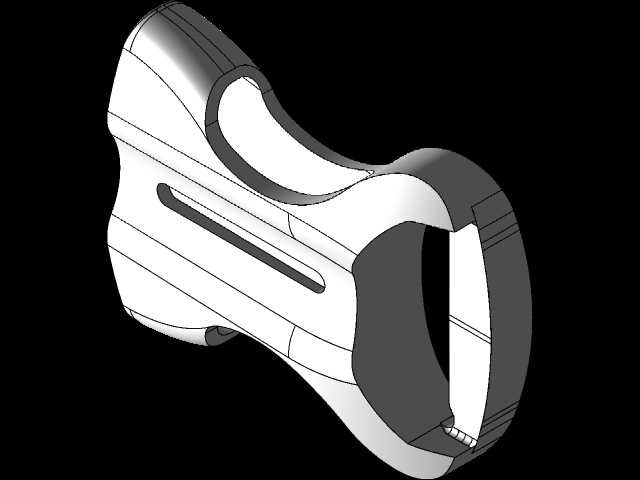

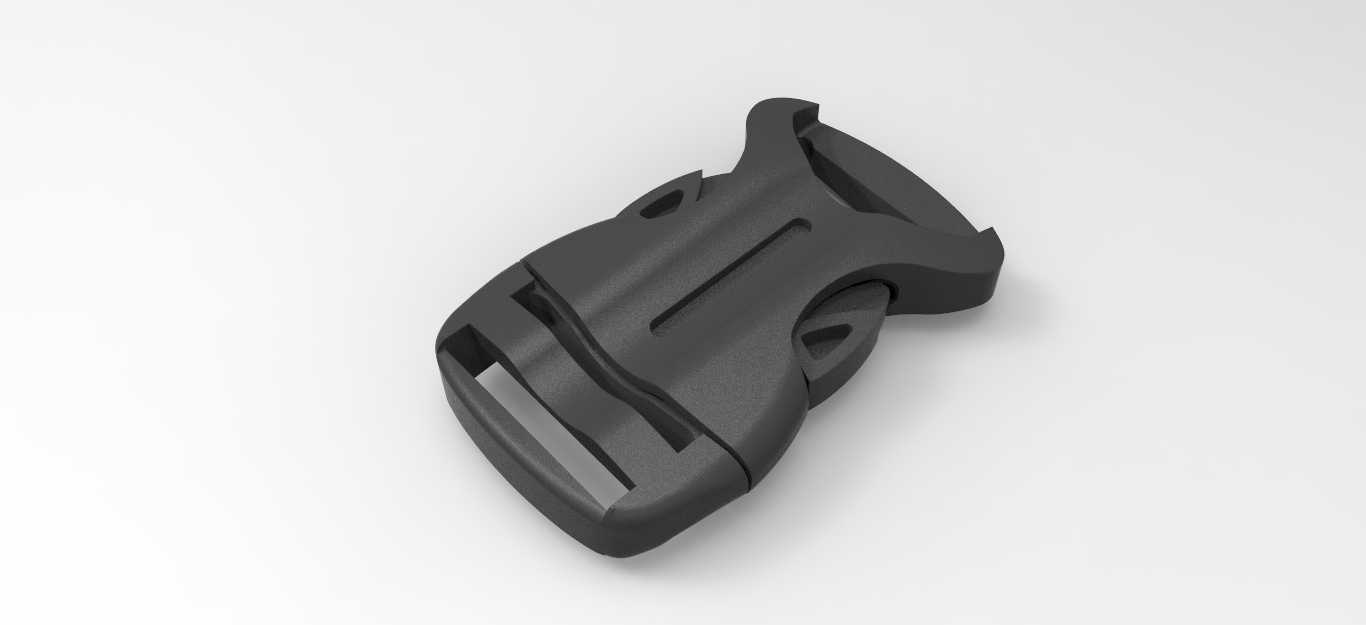

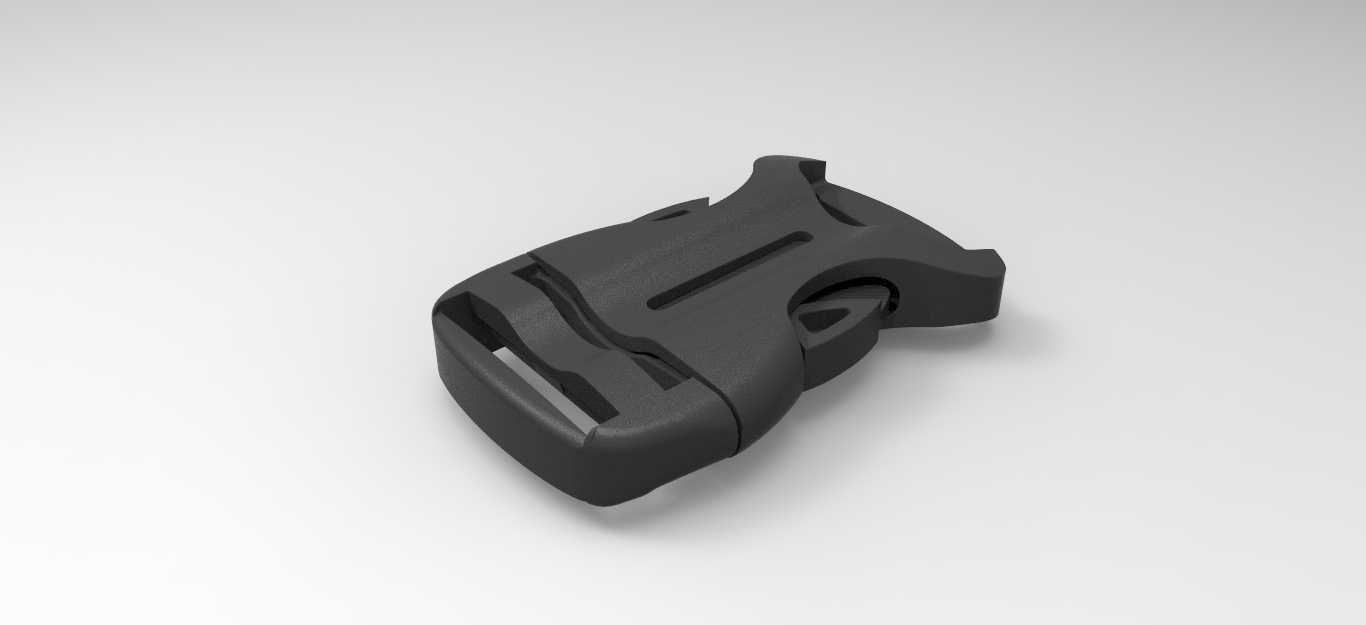

　　从功能特性上看，这款搭扣采用侧压解锁的结构逻辑，扣合时公头插入母座后，内部弹性卡爪会自动卡入公头的限位凹槽，不需要额外施加按压力即可完成锁止，解锁时只需要按压两侧带软胶包覆的解锁区域，卡爪向内收缩即可脱开，单手握持就能完成开合操作，不需要双手配合，适合高空作业、户外行进这类单手受限的操作场景。扣合面做了0.8mm的预压量设计，当搭扣扣合后，会对被连接件施加持续的压紧力，避免箱体或护具在颠簸、振动场景下出现缝隙，防止内部物品洒落或者护具移位。

　　设计过程中首先确定的是安装边界尺寸，搭扣整体安装面的固定孔位间距设置为32mm，适配市面上主流的便携箱、护具的安装孔位标准，不需要额外改动配套产品的安装结构即可直接替换；整体闭合后的总厚度控制在18mm，突出安装面的高度不超过15mm，避免突出部分在使用过程中被外物勾挂导致意外解锁。搭扣的开合角度做了120度的限位设计，打开后不会过度翻转磕碰安装面的漆面或面料，同时开合行程控制在12mm，既保证足够的扣合深度，避免受外力拉扯时脱开，也不会因为行程过大导致开合操作费力。

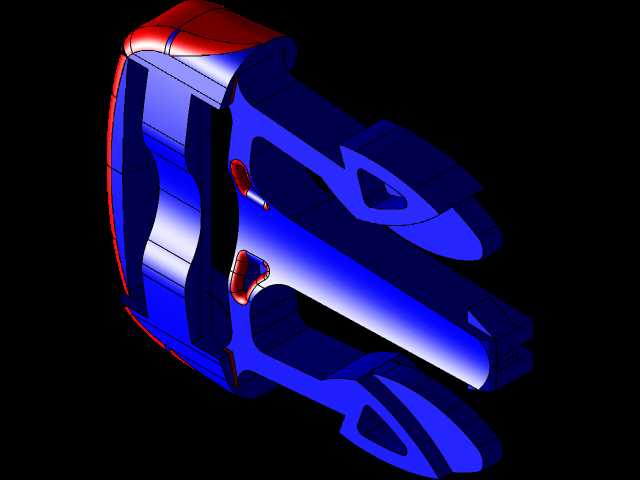

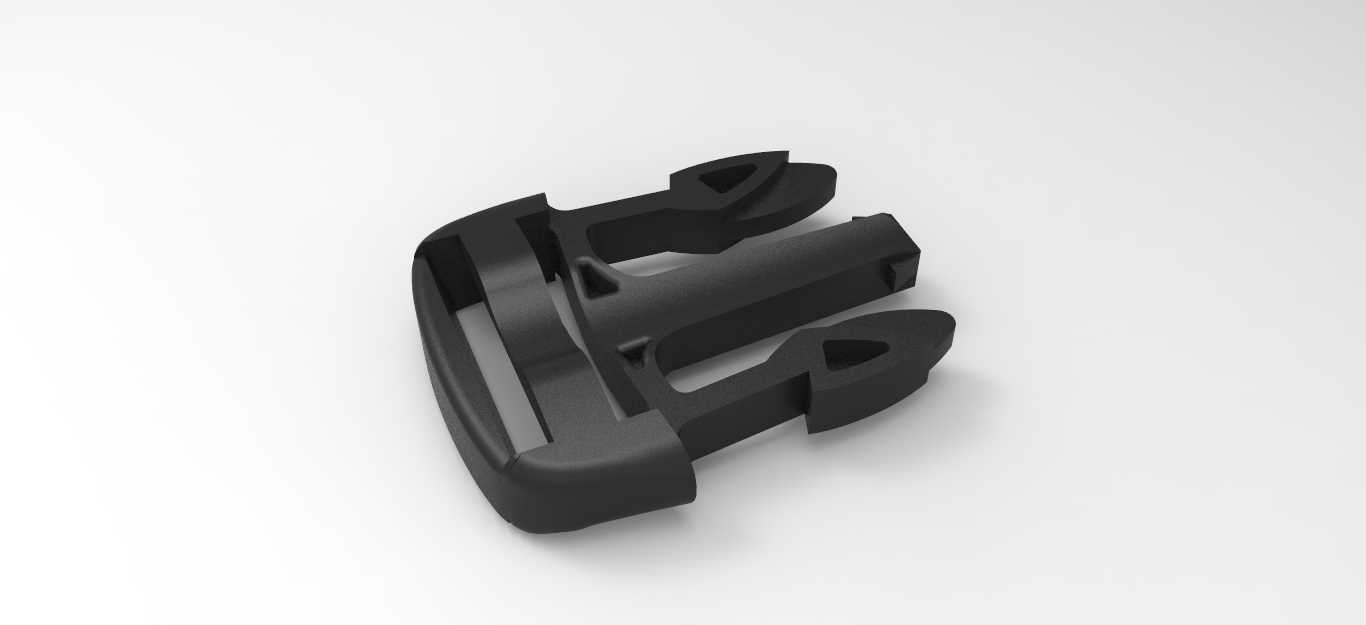

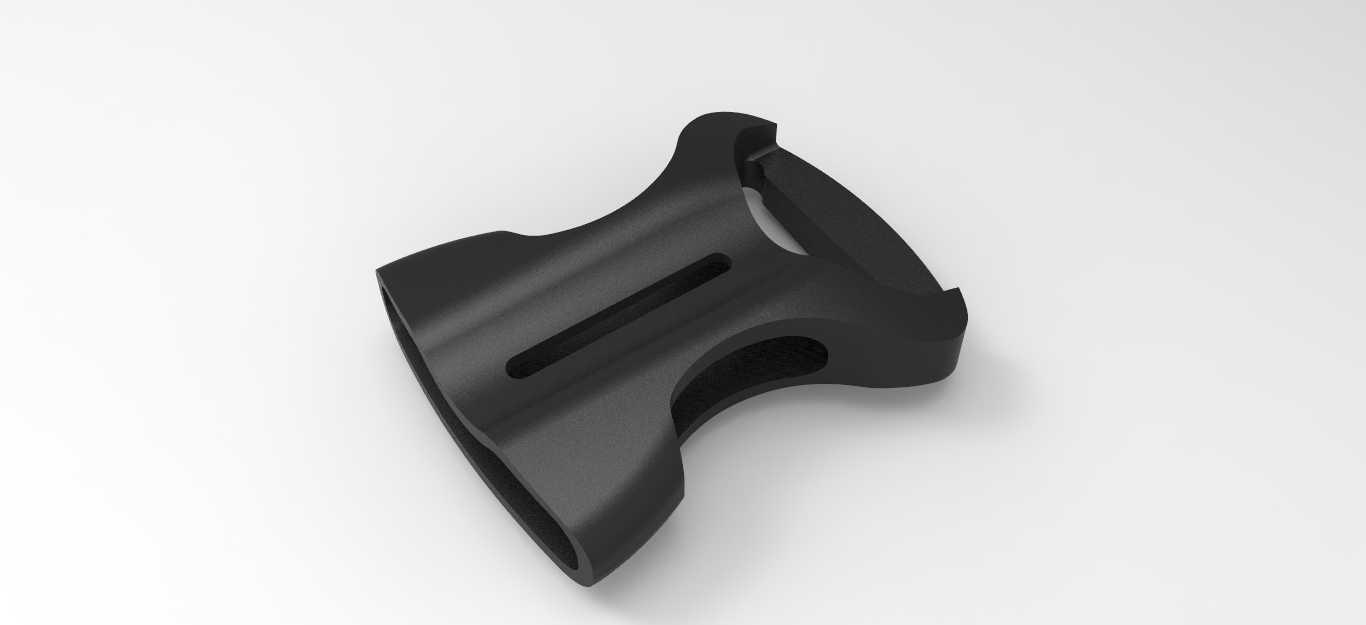

　　结构细节上，内部的弹性卡爪做了等壁厚设计，壁厚均匀控制在2.2mm，避免注塑成型时出现缩痕、内应力集中的问题，卡爪的根部做了R1.5的圆角过渡，反复弯折1000次以上也不会出现断裂失效；软胶包覆区域和硬胶主体做了倒扣式嵌合结构，软胶通过注塑时的热熔结合与硬胶成为一体，不会出现长期使用后软胶脱层、翘起的问题。搭扣的顶部做了内凹的穿带槽，槽宽10mm，可以直接穿过对应宽度的织带，不需要额外加装金属环，适配织带绑定的使用场景，槽的边缘做了R2的圆角处理，避免长期摩擦割断织带纤维。

　　实际应用中，这款搭扣除了适配硬质收纳箱、运动护具外，也可以用在宠物胸背带、儿童安全座椅绑带、户外帐篷快装固定结构上，软胶区域的防滑设计在沾水、沾灰的场景下依然能保持足够的操作摩擦力，不会因为表面湿滑导致解锁困难。扣合后的抗拉强度可以达到120N，满足日常户外、收纳场景的拉扯受力要求，同时整体塑料材质的重量只有同规格金属搭扣的三分之一，不会给便携类产品增加额外的负重。设计时还考虑了低温环境的使用需求，选用的TPE材质可以在零下20摄氏度的环境下保持弹性，不会出现低温变硬、解锁卡滞的问题，适配高海拔、冬季户外的使用场景。安装时只需要通过两个M4的螺丝穿过固定孔位固定在安装面上，不需要额外的定位结构，安装公差容忍度达到±0.5mm，降低配套产品的加工精度要求，减少生产装配的调校成本。
