仿真左轮玩具手枪结构设计方案

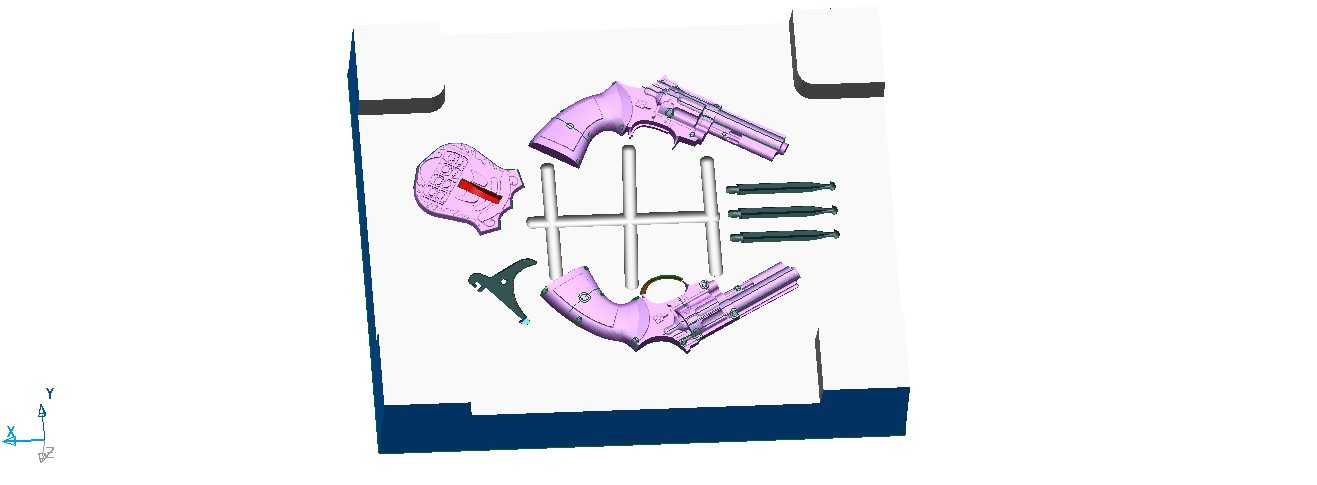

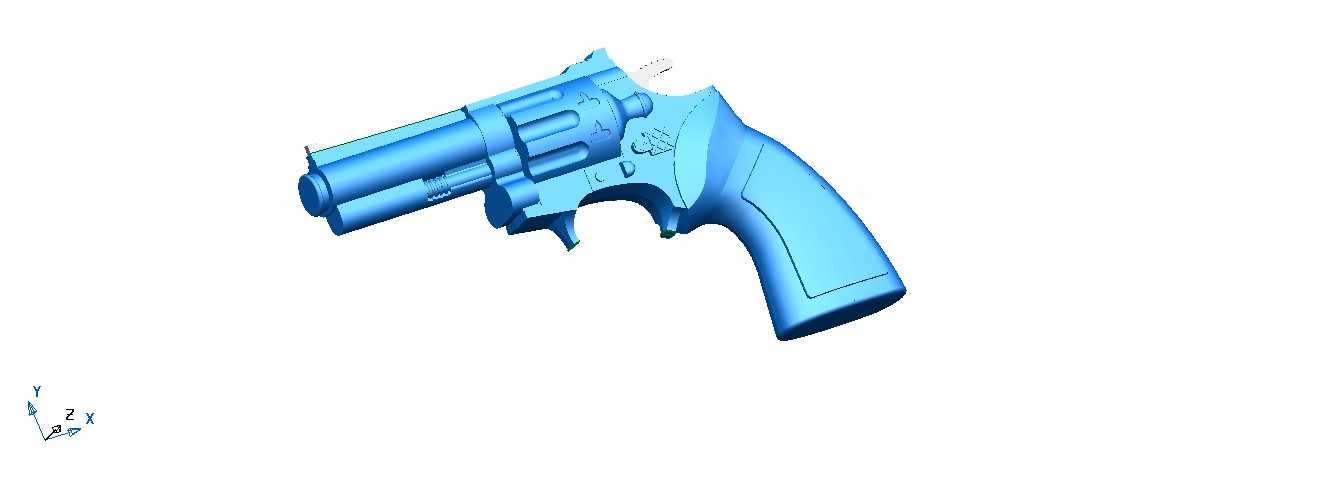

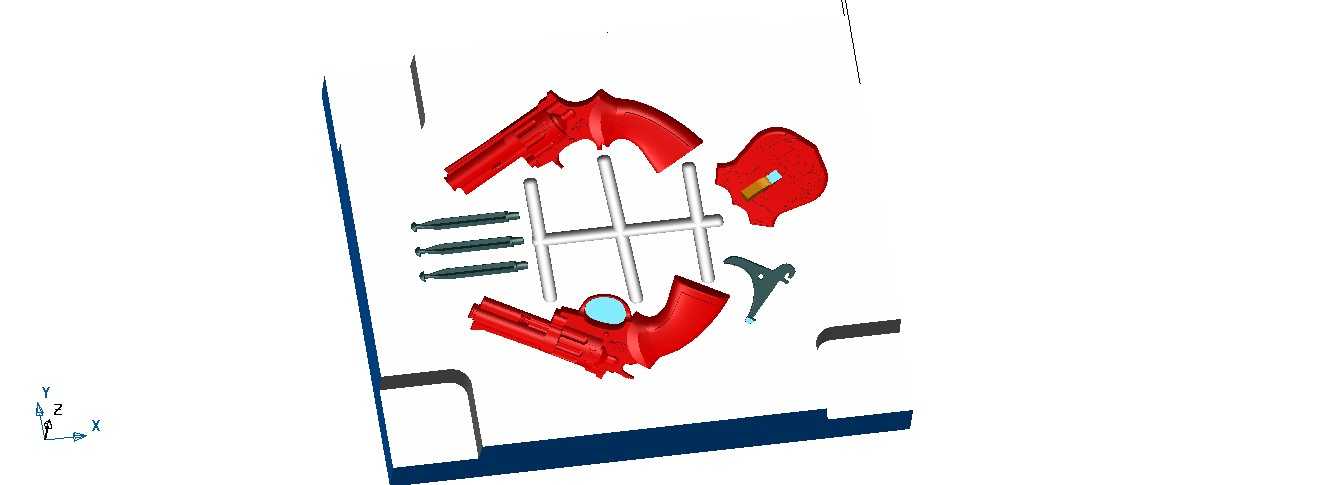

　　这款仿真左轮玩具手枪的结构设计，核心围绕手持把玩的人机交互需求展开，整体外形参考经典短管左轮枪械的比例进行适配性调整，所有外露棱边均做R1.5-R3的圆角过渡处理，避免尖锐边角带来的使用划伤风险，整体握持区域的曲面贴合成年男性手掌自然弯曲弧度，虎口位置做内凹12度的贴合设计，单手握持时重心落在掌心位置，长时间持握不会出现明显的压痕或滑脱问题。从结构拆分来看，整体分为枪管组件、转轮弹仓、握把壳体、击发联动结构四个核心模块，枪管部分采用等比例缩小的阶梯圆柱造型，外壁做防滑纹理的简化处理，内部预留贯通式空腔，可适配常规软质弹丸的发射导向需求，枪管与转轮座的连接采用卡扣式定位结构，装配时无需额外紧固件即可完成轴向与径向的限位，

　　拆卸维护时仅需按压侧面的解锁卡扣即可分离枪管组件，便于清理内部残留的碎屑或异物。转轮弹仓部分还原了左轮枪械的经典六槽结构，每个弹槽的内径根据适配弹丸的外径做0.2mm的间隙预留，弹仓与中心转轴的配合采用间隙配合设计，转动时的阻尼感控制在0.1-0.3N·m区间，手动拨转弹仓时不会出现卡滞或松旷的问题，弹仓侧面的定位凹槽与击发结构的限位凸台配合，每次转动60度即可完成精准定位，保证击发位置与枪管轴线的同轴度误差控制在0.1mm以内，避免出现弹丸卡滞或发射偏移的问题。握把部分采用左右对合的壳体结构，壁厚均匀控制在2mm，内部预留加强筋布局，筋位厚度1.2mm，间距12mm，保证握把在受到100N以内的侧向挤压力时不会出现开裂或变形，

　　握把底部预留挂绳孔位，孔径3mm，可搭配通用挂绳使用，防止把玩过程中不慎脱手掉落。击发联动结构采用简化的杠杆传动设计，扳机的转动行程控制在8mm，按压力度设置在15-20N区间，符合普通使用者的按压力度习惯，扳机与击锤的联动通过内置的扭簧实现复位，扭簧的线径0.8mm，有效圈数6圈，复位力矩足够保证每次击发后扳机与击锤能快速回到初始位置，不会出现结构卡滞导致的无法连续操作问题。从应用场景来看，该结构可直接用于桌面摆件的原型制作、影视道具的轻量化复刻、儿童软弹玩具的结构开发，也可作为枪械结构教学的演示模型使用，整体外形尺寸控制在长180mm、高110mm、宽35mm的区间内，整体重量控制在150g以内，适配3D打印的快速成型需求，

　　打印时无需添加额外支撑结构，所有悬空位置的角度均大于45度，可直接采用FDM或光固化工艺完成制作，成型后仅需简单去除毛边即可完成装配，无需二次打磨或粘接处理。设计过程中特意规避了真铁的相关功能性结构，所有部件仅做外形还原与玩具级的联动效果，不具备任何改装为致伤器械的可能性，所有结构间隙均做放大处理，无法适配任何制式弹药或高压发射组件，完全符合玩具安全的相关设计规范。在结构强度校核阶段，针对握把、扳机、转轮转轴等受力集中的位置做了有限元受力分析，在模拟1.5米高度自由跌落至水泥地面的工况下，所有部件的最大应力均低于常用PLA、ABS等3D打印材料的屈服强度，不会出现断裂或结构性损坏，日常把玩过程中的常规磕碰不会影响结构的正常使用。转轮与转轴的配合面特意做了0.1mm的凸起耐磨筋设计，长期转动磨损后也不会出现明显的松旷问题，整体使用寿命可满足万次以上的操作需求。
