金属外壳内置电气路由组件结构设计

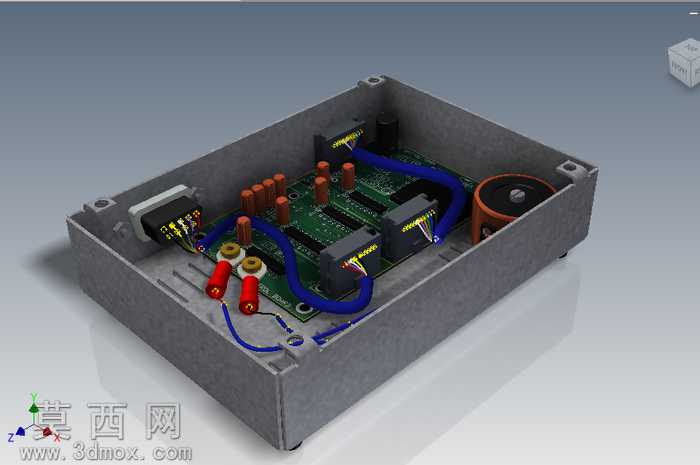

本作品为金属壳体封装的电气路由集成组件，采用Autodesk Inventor完成全参数化三维建模，通过精细化装配约束还原真实电子装配件的层级结构。建模阶段首先完成铸铝材质外壳的基体绘制，对外壳边角做圆角工艺处理，预留安装固定孔位、接口开孔与内部支撑筋结构，保证壳体的防护性与结构强度；随后依次构建内部PCB电路板、电解电容、接线端子、信号接口模块、蜂鸣器元件等核心部件，每个电子元件均按照实物尺寸比例建模，还原元件的引脚、标识位、安装卡扣等细节特征。布线设计是本模型的核心亮点，采用三维软件的线缆模块完成蓝色连接线缆的路径规划，线缆沿壳体内部预留的走线槽排布，避开元件凸起部位，弯曲半径符合电气布线工艺规范，接线端精准对接端子与电路板接口，还原真实设备内部的规整布线效果。材质渲染阶段，为金属外壳赋予磨砂铸铝材质，设置合适的粗糙度与金属度参数还原金属哑光质感；电路板赋予绿色阻焊层材质，模拟PCB板的哑光表面与丝印层效果；电容元件设置棕红色塑料外壳与金属引脚材质，接线端子区分红色绝缘护套与金属接电端材质，线缆赋予蓝色橡胶外皮材质，不同部件的材质质感区分清晰，渲染后整体效果真实细腻，可直观呈现电气组件的装配关系与内部布局。设计思路上采用模块化装配逻辑，将壳体、电路板、功能元件、线缆分为不同子装配体，便于后续修改调整，整体结构紧凑合理，在有限的壳体空间内完成所有电气元件的布局，兼顾元件安装的便利性与后期维护的操作空间，可用于电气装配教学、设备结构演示、非标电控箱设计参考等场景，模型装配关系完整，无干涉错误，可直接用于工程出图或渲染展示。
