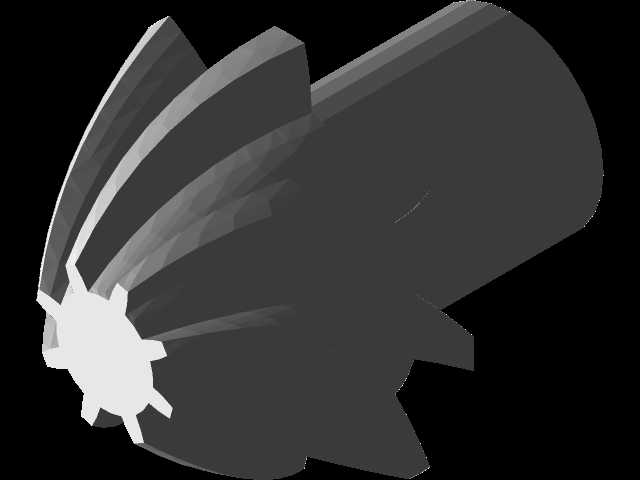

交错齿锥齿轮传动构件三维结构设计

　　在相交轴动力传递的工况场景中，斜齿锥齿轮是兼顾承载能力与传动平稳性的核心构件，这类构件常见于差速器总成、机床主轴转角传动单元、工业机器人关节转角输出端、农用机械动力分动箱等需要在两相交轴间完成扭矩变向传递的位置。和直齿锥齿轮相比，斜齿锥齿轮的轮齿沿节锥母线方向呈螺旋偏置形态，啮合过程中轮齿是逐步进入接触再逐步退出啮合区间，不会出现直齿锥齿轮整齿突然冲击啮合的问题，因此在中高速、重载交变载荷的传动场景下，能有效降低啮合冲击带来的振动与噪音，同时因为重合度更高，单位齿面承受的接触应力更小，整体使用寿命比同模数直齿锥齿轮提升30%以上。

　　从设计逻辑来看，这类斜齿锥齿轮的建模首先要确定节锥角、分锥角、根锥角与顶锥角的匹配关系，轮齿的螺旋角取值通常在35度以内，要结合传动比、安装轴交角的实际边界来调整，避免根切的同时保证啮合时的齿面接触斑点落在齿面中部区域，防止偏载导致的早期点蚀失效。建模过程中轮齿的齿向修形是关键环节，要考虑实际装配时的轴系变形、轴承游隙带来的啮合偏移，在齿长方向做微量的鼓形修形，齿顶位置做合理的倒角修缘，减少啮入啮出时的动载荷冲击。齿轮的轮毂部分要和匹配的传动轴做公差配合设计，通常轴孔采用H7/k6的过渡配合，搭配平键槽完成周向固定，轮毂的长度要满足配合面的压装长度要求，避免传动时出现轴孔配合松动的问题。

　　在安装边界层面，这类锥齿轮的装配必须保证两齿轮的节锥顶点重合，安装距的公差要控制在0.02mm以内，轴向调整垫片的厚度要根据实际啮合的接触斑点来选配，确保轻载时接触斑点位于齿面中部偏小端，满载受载变形后接触斑点能扩展到整个齿面，不会出现齿端过载崩齿的问题。日常运维中要注意齿面的润滑状态，闭式传动场景下采用极压齿轮油飞溅润滑，开式传动场景要定期涂抹润滑脂，避免干摩擦导致的齿面快速磨损。和弧齿锥齿轮相比，斜齿锥齿轮的加工门槛更低，不需要专用的弧齿铣齿设备，在普通铣床上搭配分度头就能完成粗加工，适合小批量定制化的传动场景使用，在一些对传动噪音有要求、但载荷等级不算极高的轻工机械、检测设备传动单元中，这类构件的应用占比正在逐步提升。设计时还要注意轮齿的根圆角处理，避免应力集中在齿根位置，在交变载荷作用下出现齿根疲劳断裂的问题，根圆角的半径通常取0.3倍模数，同时要保证齿根过渡曲面的光滑度，减少加工刀痕带来的应力集中源。
